Роликовый подшипник 23264 CCK/W33 + OH 3264 H

Производитель SKF

Подшипники SKF значительно улучшили все ключевые аспекты рабочих параметров. В новых подшипниках качения фирма объединила трибологию, применение материалов, оптимизацию конструкции и производственных процессов, а также другие запатентованные знания из полученного опыта.

Исходные данные для расчета:

• Расчетный коэффициент (Y)1 - 1.9;
• Расчетный коэффициент (e) - 0.35;
• Расчетный коэффициент (Y)0 - 1.8;
• Расчетный коэффициент (Y)2 - 2.9;

Прочие характеристики:

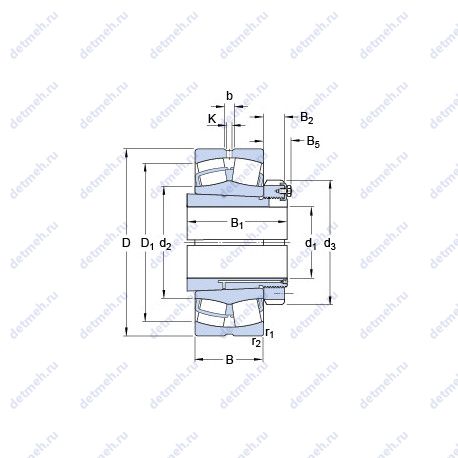

• Размер сопряженных деталей (db min) - 343 мм;
• Da max. - 560 мм;
• d2 - 382 мм;
• b - 22.3 мм;
• K - 12 мм;
• r1.2 min. - 5 мм;
• B1 - 258 мм;
• Ba min. - 13 мм;
• d3 - 400 мм;
• B2 - 42 мм;
• B5 - 56 мм;
• Размеры. мм - 580x300x208;
• Граничная нагрузка по усталости (Pu) - 475 кн;
• Размер (D1) - 493 мм;
• Размер сопряженных деталей (da max) - 382 мм;
• Размер сопряженных деталей (ra max.) - 4 мм;
• Размер (d1) - 300 мм;

Пропускная способность:

• Номинальная частота вращения - 700 об/мин;
• Предельная частота вращения - 950 об/мин;
• Динамическая грузоподъемность (C) - 4607 кн;
• Статическая грузоподъемность (C0) - 6700 кн;

Классификация:

• Основной тип вместе со втулкой - 260 кг;
• Тип - сферический;
• Тела качения - ролики;
• Форма роликов - бочкообразные;
• Обозначение - 23264 cck/w33 + oh 3264 h;
• Основной тип - роликовый радиальный сферический;
• Нагрузка - радиальная;

Габаритные и посадочные размеры:

• Наружный диаметр (D) - 580 мм;
• Внутренний диаметр - 580 мм;
• Внешний диаметр - 300 мм;
• Высота. мм - 208;
• Ширина (высота) (B) - 208 мм;
