Роликовый подшипник 23264-K-MB-W33
Подшипник 23264-K-MB-W33 — это импортный роликовый радиальный сферический подшипник, двухрядный, обозначение основновного исполнения 23264, размер 320*580*208 мм.
Стоимость подшипника отправляется по запросу
Узнать цену
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации и аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
Написать в Телеграм, WhatsApp +7 (977) 089-51-20
или отправьте заявку на почту: zakaz@detmeh.ru
Таблица размеров и характеристик подшипника 23264-K-MB-W33
Производитель NKE+
NKE предлагает как стандартные, так и специальные подшипники для всех промышленных применений где требуется высокое качество изготовления. Этот европейский бренд, был одобрен многими специалистами из различных сфер деятельности. Подшипники подойдут для требовательных применений, таких как механические и электрические приводные системы, насосы и компрессоры, а также сельскохозяйственная техника. Кроме того, NKE представит «Advanced Engineering», новый инженерный отдел разработки, где в тесном сотрудничестве с заказчиками разрабатываются специальные подшипниковые решения.
Пропускная способность:
- Грузоподъемность динамическая: 3880 кн
- Частота вращения предельная: 950 об/мин
- Грузоподъемность статическая: 6520 кн
Классификация:
- Тип: сферический
- Форма роликов: бочкообразные
- Основной тип: роликовый радиальный сферический
- Обозначение: 23264-k-mb-w33
- Нагрузка: радиальная
- Тела качения: ролики
Исходные данные для расчета:
- Расчетный коэффициент (Y2): 2.6
- Расчетный коэффициент (Y1): 1.8
- Расчетный коэффициент (Y0): 1.7
- Расчетный коэффициент (e): 0.37
Прочие характеристики:
- Уплотнение: нет
- Количество дорожек качения: 2
- Размер (r2 min.): 5 мм
- Размер (r1 min.): 5 мм
- Размеры. мм: 320x580x208
Габаритные и посадочные размеры:
- Масса: 246 кг
- Ширина наружной обоймы (C): 208 мм.
- Ширина (высота) (B): 208 мм.
- Высота. мм: 208
- Внешний диаметр: 580 мм
- Внутренний диаметр: 320 мм
Производитель NIS+
Габаритные и посадочные размеры:
- ROLEK r1.2 min: 4
- ROLEK Масса: 240
- ROLEK Ширина: 208
- ROLEK Внутренний диаметр: 320
- ROLEK Внешний диаметр: 580

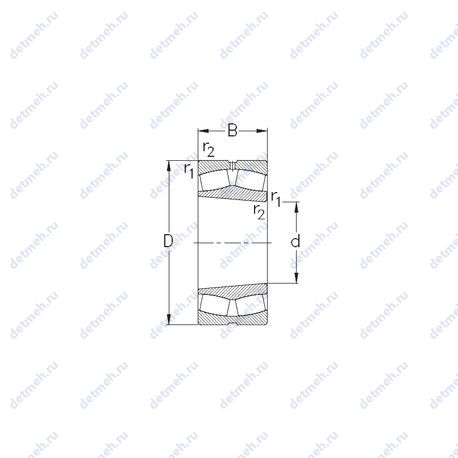

В таблице приведены основные размеры подшипника 23264-K-MB-W33, технические характеристики и номинальные значения.
Таблица модификаций подшипника 23264-K-MB-W33
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| 23264 | Основное исполнение. | 320 | 580 | 208 | 240 |
| 23264E | Роликовый радиальный сферический подшипник, двухрядный. | 320 | 580 | 208 | 244 |
| 23264B | Роликовый радиальный сферический подшипник, двухрядный. | 320 | 580 | 208 | 243 |
| 23264R | Роликовый радиальный сферический подшипник, двухрядный. | 320 | 580 | 208 | 249 |
| 23264BK | Коническое внутреннее отверстие, конусность 1:12. | 320 | 580 | 208 | 236 |
| 23264EK | Коническое внутреннее отверстие, конусность 1:12. | 320 | 580 | 208 | 244 |
| 23264RK | Коническое внутреннее отверстие, конусность 1:12. | 320 | 580 | 208 | 242 |
| 23264 K | Коническое внутреннее отверстие, конусность 1:12. | 320 | 580 | 208 | 240 |
| 23264YMB | Штампованный сепаратор из листовой латуни. | 320 | 580 | 208 | 240 |
| 23264RHA | Роликовый радиальный сферический подшипник, двухрядный. | 320 | 580 | 208 | 236 |
| 23264-MB | Роликовый радиальный сферический подшипник, двухрядный. | 320 | 580 | 208 | 242 |
| 23264W33 | Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 320 | 580 | 208 | 240 |
| 23264MW33 | Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 320 | 580 | 208 | 240 |
| 23264CAE4 | Группа осевого зазора однорядных радиально-упорных шарикоподшипников для универсальной парной установки (тандем, О- или X-образной). При О- или X-образном расположении в домонтажном состоянии имеют малый (СА), нормальный (СВ) или увеличенный (СС) осевой зазор. | 320 | 580 | 208 | 239 |
| 23264RHAK | Коническое внутреннее отверстие, конусность 1:12. | 320 | 580 | 208 | 229 |
| 23264 CW33 | Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 320 | 580 | 208 | 240 |
| 23264CAKE4 | Группа осевого зазора однорядных радиально-упорных шарикоподшипников для универсальной парной установки (тандем, О- или X-образной). При О- или X-образном расположении в домонтажном состоянии имеют малый (СА), нормальный (СВ) или увеличенный (СС) осевой зазор. Коническое внутреннее отверстие, конусность 1:12. | 320 | 580 | 208 | 239 |
| 23264CAW33 | Группа осевого зазора однорядных радиально-упорных шарикоподшипников для универсальной парной установки (тандем, О- или X-образной). При О- или X-образном расположении в домонтажном состоянии имеют малый (СА), нормальный (СВ) или увеличенный (СС) осевой зазор. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 320 | 580 | 208 | 243.8 |
| 23264 KW33 | Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 320 | 580 | 208 | 237 |
| 23264-K-MB | Коническое внутреннее отверстие, конусность 1:12. | 320 | 580 | 208 | 229 |
| 23264CAKW33 | Группа осевого зазора однорядных радиально-упорных шарикоподшипников для универсальной парной установки (тандем, О- или X-образной). При О- или X-образном расположении в домонтажном состоянии имеют малый (СА), нормальный (СВ) или увеличенный (СС) осевой зазор. Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 320 | 580 | 208 | 236.5 |
| 23264CW33MB | Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 320 | 580 | 208 | 249 |
| 23264 KCW33 | Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 320 | 580 | 208 | 237 |
| 23264 CC/W33 | Группа осевого зазора однорядных радиально-упорных шарикоподшипников для универсальной парной установки (тандем, О- или X-образной). При О- или X-образном расположении в домонтажном состоянии имеют малый (СА), нормальный (СВ) или увеличенный (СС) осевой зазор. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 320 | 580 | 208 | 240 |
| 23264-MB-W33 | Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 320 | 580 | 208 | 253 |
| 23264-E1A-MB1 | Роликовый радиальный сферический подшипник, двухрядный. | 320 | 580 | 208 | 237 |
| 23264 CCK/W33 | Группа осевого зазора однорядных радиально-упорных шарикоподшипников для универсальной парной установки (тандем, О- или X-образной). При О- или X-образном расположении в домонтажном состоянии имеют малый (СА), нормальный (СВ) или увеличенный (СС) осевой зазор. Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 320 | 580 | 208 | 240 |
| 23264KYMBW906A | Коническое внутреннее отверстие, конусность 1:12. Штампованный сепаратор из листовой латуни. Без кольцевой канавки и смазочных отверстий в наружном кольце. | 320 | 580 | 208 | 240 |
| 23264YMBW525C08 | Штампованный сепаратор из листовой латуни. Без кольцевой канавки и смазочных отверстий в наружном кольце. | 320 | 580 | 208 | 240 |
| 23264YMBW507C08 | Штампованный сепаратор из листовой латуни. Без кольцевой канавки и смазочных отверстий в наружном кольце. | 320 | 580 | 208 | 240 |
| 23264-E1A-K-MB1 | Коническое внутреннее отверстие, конусность 1:12. | 320 | 580 | 208 | 229.6 |
| 23264-K-MB+H3264 | Коническое внутреннее отверстие, конусность 1:12. | 320 | 580 | 208 | 268.3 |
| 23264KYMBW906AC3 | Однорядный радиально-упорный шарикоподшипник с углом контакта 25°. Коническое внутреннее отверстие, конусность 1:12. Штампованный сепаратор из листовой латуни. Без кольцевой канавки и смазочных отверстий в наружном кольце. | 320 | 580 | 208 | 240 |
| 23264 KCW33+H3264 | Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 320 | 580 | 208 | 237 |
| 23264YMBW507C08C3 | Штампованный сепаратор из листовой латуни. Без кольцевой канавки и смазочных отверстий в наружном кольце. | 320 | 580 | 208 | 240 |
| 23264-K-MB+AH3264G | Нормальный осевой зазор у однорядных радиально-упорных шарикового подшипников для универсальной парной установки (при О-или Х-образной схеме). Коническое внутреннее отверстие, конусность 1:12. | 320 | 580 | 208 | 257.9 |
| 23264 KCW33+AH3264 | Группа осевого зазора однорядных радиально-упорных шарикоподшипников для универсальной парной установки (тандем, О- или X-образной). При О- или X-образном расположении в домонтажном состоянии имеют малый (СА), нормальный (СВ) или увеличенный (СС) осевой зазор. Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 320 | 580 | 208 | 237 |
| 23264KYMBW507C08C2 | Коническое внутреннее отверстие, конусность 1:12. Штампованный сепаратор из листовой латуни. Без кольцевой канавки и смазочных отверстий в наружном кольце. | 320 | 580 | 208 | 240 |
| 23264 EKW33+OH3264 | Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 300 | 580 | 208 | 260 |
| 23264 EKW33+AOH3264 | Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 300 | 580 | 208 | 250 |
Модификации подшипника 23264-K-MB-W33 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
Аналоги подшипника 23264-K-MB-W33
| Бренд | Номер | d,мм | D,мм | B,мм | Стандарт |
|---|---|---|---|---|---|
| NKE | 23264-K-MB-W33 | 320 | 580 | 208 | ISO |
| NIS | 23264-K-MB-W33 | 320 | 580 | 208 | ISO |
Аналог подшипника 23264-K-MB-W33 — это идентичный подшипник по конструктивному исполнению, размерам и характеристикам, изготовленный разными производителями, является полностью взаимозаменяемым.
