Роликовый подшипник 232/850 CAF/W33
Подшипник 232/850 CAF/W33 — это импортный роликовый радиальный сферический подшипник, двухрядный, обозначение основновного исполнения 232/850, размер 850*1500*515 мм.
Стандарт: ISO
Бренд: SKF
Внутренний диаметр: 850 мм
Наружный диаметр: 1500 мм
Ширина: 515 мм
Масса: 3940 кг
Стоимость подшипника отправляется по запросу
Узнать цену
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации и аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
Написать в Телеграм, WhatsApp +7 (977) 089-51-20
или отправьте заявку на почту: zakaz@detmeh.ru
Таблица размеров и характеристик подшипника 232/850 CAF/W33
Производитель SKF
Подшипники SKF значительно улучшили все ключевые аспекты рабочих параметров. В новых подшипниках качения фирма объединила трибологию, применение материалов, оптимизацию конструкции и производственных процессов, а также другие запатентованные знания из полученного опыта.

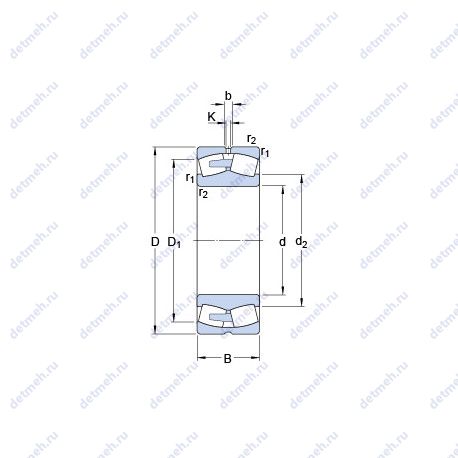

Прочие характеристики:
- Размер (D1): 1284 мм
- da min.: 908 мм
- K: 12 мм
- b: 22.3 мм
- d2: 1049 мм
- Da max.: 1442 мм
- r1.2 min.: 15 мм
- Размер сопряженных деталей (ra max.): 12 мм
- Граничная нагрузка по усталости (Pu): 2600 кн
- Размеры. мм: 1500x850x515
Классификация:
- Тип: сферический
- Нагрузка: радиальная
- Основной тип: роликовый радиальный сферический
- Обозначение: 232/850 caf/w33
- Форма роликов: бочкообразные
- Тела качения: ролики
Исходные данные для расчета:
- Расчетный коэффициент (Y)2: 3
- Расчетный коэффициент (Y)1: 2
- Расчетный коэффициент (Y)0: 2
- Расчетный коэффициент (e): 0.33
Пропускная способность:
- Предельная частота вращения: 260 об/мин
- Номинальная частота вращения: 160 об/мин
- Статическая грузоподъемность (C0): 48000 кн
- Динамическая грузоподъемность (C): 27636 кн
Габаритные и посадочные размеры:
- Ширина (высота) (B): 515 мм
- Внутренний диаметр (d): 850 мм
- Наружный диаметр (D): 1500 мм
- Масса: 3940 кг
- Высота. мм: 515
- Внешний диаметр: 850 мм
- Внутренний диаметр: 1500 мм
В таблице приведены основные размеры подшипника 232/850 CAF/W33, технические характеристики и номинальные значения.
Таблица модификаций подшипника 232/850 CAF/W33
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| 232/850B | Роликовый радиальный сферический подшипник, двухрядный. | 850 | 1500 | 515 | 3890 |
| 232/850BK | Коническое внутреннее отверстие, конусность 1:12. | 850 | 1500 | 515 | 3780 |
| 232/850YMD | Штампованный сепаратор из листовой латуни. | 850 | 1500 | 515 | 3880 |
| 232/850CAE4 | Группа осевого зазора однорядных радиально-упорных шарикоподшипников для универсальной парной установки (тандем, О- или X-образной). При О- или X-образном расположении в домонтажном состоянии имеют малый (СА), нормальный (СВ) или увеличенный (СС) осевой зазор. | 850 | 1500 | 515 | 3890 |
| 232/850CAKE4 | Группа осевого зазора однорядных радиально-упорных шарикоподшипников для универсальной парной установки (тандем, О- или X-образной). При О- или X-образном расположении в домонтажном состоянии имеют малый (СА), нормальный (СВ) или увеличенный (СС) осевой зазор. Коническое внутреннее отверстие, конусность 1:12. | 850 | 1500 | 515 | 3890 |
Модификации подшипника 232/850 CAF/W33 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
Таблица взаимозаменяемости
| Номер | d,мм | D,мм | B,мм | Условие | Отличия | Различия |
|---|---|---|---|---|---|---|
| 232/850CAKE4 | 850 | 1500 | 515 | Проточка на внешнем кольце для смазки | ||
| 232/850CAE4 | 850 | 1500 | 515 | |||
| 232/850YMD | 850 | 1500 | 515 | |||
| 232/850BK | 850 | 1500 | 515 | Проточка на внешнем кольце для смазки | ||
| 232/850B | 850 | 1500 | 515 |
