Роликовый подшипник 232/850CAE4
Подшипник 232/850CAE4 — это импортный роликовый радиальный сферический подшипник, двухрядный, обозначение основновного исполнения 232/850, размер 850*1500*515 мм.
Стандарт: ISO
Бренд: NSK
Внутренний диаметр: 850 мм
Наружный диаметр: 1500 мм
Ширина: 515 мм
Масса: 3890 кг
Стоимость подшипника отправляется по запросу
Узнать цену
Суффикс CA — Группа осевого зазора однорядных радиально-упорных шарикоподшипников для универсальной парной установки (тандем, О- или X-образной). При О- или X-образном расположении в домонтажном состоянии имеют малый (СА), нормальный (СВ) или увеличенный (СС) осевой зазор
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации и аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
Написать в Телеграм, WhatsApp +7 (977) 089-51-20
или отправьте заявку на почту: zakaz@detmeh.ru

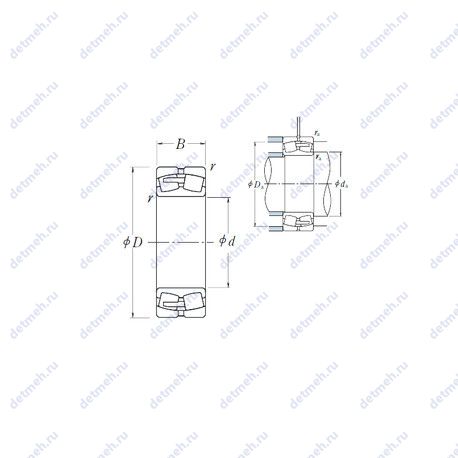

Таблица размеров и характеристик подшипника 232/850CAE4
Производитель NSK
Компания NSK производит подшипники с 1916 года, являясь пионером в производстве шариковых подшипников в Японии. В настоящее время компания имеет большой опыт производства различных типов подшипников, широко используемых в автомобильной промышленности и машиностроении, а также компонентов мехатронных систем.
Прочие характеристики:
- Уплотнение: нет
- Размер сопряженных деталей (Da min): 1274
- Размер сопряженных деталей (Da max.): 1436
- Размер сопряженных деталей (da min.): 914
- Размер сопряженных деталей (ra max.): 12
- Количество дорожек качения: 2
- Размеры. мм: 850x1500x515
Классификация:
- Тип: сферический
- Нагрузка: радиальная
- Основной тип: роликовый радиальный сферический
- Обозначение: 232/850cae4
- Форма роликов: бочкообразные
- Тела качения: ролики
Исходные данные для расчета:
- Расчетный коэффициент (Y3): 1.9
- Расчетный коэффициент (Y2): 2.8
- Расчетный коэффициент (Y0): 1.9
- Расчетный коэффициент (e): 0.35
Габаритные и посадочные размеры:
- Радиус наружней фаски: 15 мм.
- Ширина (высота) (B): 515 мм.
- Масса: 3890 кг
- Ширина наружной обоймы (C): 515 мм.
- Высота. мм: 515
- Внешний диаметр: 1500. мм
- Внутренний диаметр: 850. мм
Пропускная способность:
- Грузоподъемность статическая: 45500 кн
- Частота вращения предельная при пластичной смазке: 120 об/мин
- Частота вращения предельная при жидкой смазке: 160 об/мин
- Грузоподъемность динамическая: 22300 кн
В таблице приведены основные размеры подшипника 232/850CAE4, технические характеристики и номинальные значения.
Таблица модификаций подшипника 232/850CAE4
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| 232/850B | Роликовый радиальный сферический подшипник, двухрядный. | 850 | 1500 | 515 | 3890 |
| 232/850BK | Коническое внутреннее отверстие, конусность 1:12. | 850 | 1500 | 515 | 3780 |
| 232/850YMD | Штампованный сепаратор из листовой латуни. | 850 | 1500 | 515 | 3880 |
| 232/850CAKE4 | Группа осевого зазора однорядных радиально-упорных шарикоподшипников для универсальной парной установки (тандем, О- или X-образной). При О- или X-образном расположении в домонтажном состоянии имеют малый (СА), нормальный (СВ) или увеличенный (СС) осевой зазор. Коническое внутреннее отверстие, конусность 1:12. | 850 | 1500 | 515 | 3890 |
| 232/850 CAF/W33 | Механически обработанный сепаратор из стали или специального чугуна. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. Измененная или модифицированная внутренняя конструкция при неизменных основных размерах. | 850 | 1500 | 515 | 3940 |
Модификации подшипника 232/850CAE4 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
Таблица взаимозаменяемости
| Номер | d,мм | D,мм | B,мм | Условие | Отличия | Различия |
|---|---|---|---|---|---|---|
| 232/850CAKE4 | 850 | 1500 | 515 | Проточка на внешнем кольце для смазки | ||
| 232/850 CAF/W33 | 850 | 1500 | 515 | |||
| 232/850YMD | 850 | 1500 | 515 | |||
| 232/850BK | 850 | 1500 | 515 | Проточка на внешнем кольце для смазки | ||
| 232/850B | 850 | 1500 | 515 |
