Роликовый подшипник 22320 EK

Подшипник 22320 EK — это импортный роликовый радиальный сферический подшипник, двухрядный, обозначение основновного исполнения 22320, размер 90*215*73 мм.

Стандарт: ISO
Бренд: SKF
Внутренний диаметр: 90 мм
Наружный диаметр: 215 мм
Ширина: 73 мм
Масса: 13.5 кг

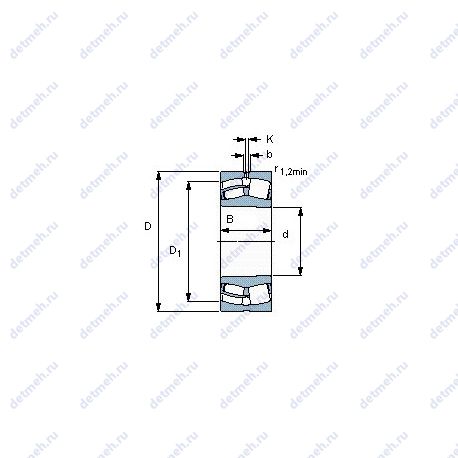

Подшипник 22320 EK чертеж — Чертеж подшипника 22320 EK

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Суффикс K — Коническое внутреннее отверстие, конусность 1:12

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации

Таблица размеров и характеристик подшипника 22320 EK

Производитель SKF

Подшипники SKF значительно улучшили все ключевые аспекты рабочих параметров. В новых подшипниках качения фирма объединила трибологию, применение материалов, оптимизацию конструкции и производственных процессов, а также другие запатентованные знания из полученного опыта.

Габаритные и посадочные размеры:

d (мм) Внутренний диаметр - 100;
D (мм) Наружный диаметр - 215;
m (кг) Масса - 13;
В (мм) Ширина - 73;
Внутренний диаметр (d) - 100 мм;
Внутренний диаметр - 215 мм;
Внешний диаметр - 100 мм;
Высота. мм - 73;
Масса - 13 кг;
Наружный диаметр (D) - 215 мм;
Ширина (высота) (B) - 73 мм;

Исходные данные для расчета:

Расчетный коэффициент (e) - 0.33;
Расчетный коэффициент (Y)0 - 2;
Расчетный коэффициент (Y)1 - 2;
Расчетный коэффициент (Y)2 - 3;

Прочие характеристики:

d2 - 130 мм;
b - 11.1 мм;
K - 6 мм;
da min. - 108 мм;
Рекомендуемый угол затяжки стопорной гайки α - 150°;
Pu (N) Предел усталостной прочности - 88000;
Размеры. мм - 215x100x73;
Граничная нагрузка по усталости (Pu) - 88 кн;
Размер (D1) - 184 мм;
Размер сопряженных деталей (da max) - 130 мм;
Размер сопряженных деталей (ra max.) - 2.5 мм;
r1.2 min. - 3 мм;
Da max. - 201 мм;

Классификация:

Тип - сферический;
Тела качения - ролики;
Форма роликов - бочкообразные;
Обозначение - 22320 ek;
Основной тип - роликовый радиальный сферический;
Нагрузка - радиальная;

Пропускная способность:

Предельная частота вращения - 3000 об/мин;
Co (kN) Грузоподъемность статическая - 950;
C (kN) Грузоподъемность динамическая - 815;
Nном (об/мин) Номинальная частота вращения. об/мин - 2400;
Nпр (об/мин) Предельная частота вращения - 3000;
Nпр (об/мин) Предельная частота вращения. об/мин - 3000;
Nном (об/мин) Номинальная частота вращения - 2400;
Динамическая грузоподъемность (C) - 847 кн;
Статическая грузоподъемность (C0) - 950 кн;
Номинальная частота вращения - 2400 об/мин;

В таблице приведены основные размеры подшипника 22320 EK, технические характеристики и номинальные значения.

Таблица модификаций подшипника 22320 EK

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
22320	Основное исполнение.	100	215	73	12.941
22320B	Роликовый радиальный сферический подшипник, двухрядный.	100	215	73	12.4
22320EX	Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью.	100	215	73	13.1
22320BK	Коническое внутреннее отверстие, конусность 1:12.	100	215	73	12.1
22320 E	Роликовый радиальный сферический подшипник, двухрядный.	100	215	73	13.5
22320CJ	Штампованный сепаратор из стального листа.	100	215	73	13
22320YM	Штампованный сепаратор из листовой латуни.	100	215	73	13
22320 K	Коническое внутреннее отверстие, конусность 1:12.	100	215	73	12.941
22320 VA	Исполнение для конкретной области применения.	100	215	73	13.5
22320AEX	Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью.	100	215	73	13.2
22320RHR	Роликовый радиальный сферический подшипник, двухрядный.	100	215	73	13.2
22320-E1	Роликовый радиальный сферический подшипник, двухрядный.	100	215	73	13.1
22320EXK	Коническое внутреннее отверстие, конусность 1:12. Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью.	100	215	73	13.1
22320EAE4	Роликовый радиальный сферический подшипник, двухрядный.	100	215	73	12.7
22320AEXK	Коническое внутреннее отверстие, конусность 1:12. Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью.	100	215	73	13.2
22320MW33	Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника.	100	215	73	13
22320RHRK	Коническое внутреннее отверстие, конусность 1:12.	100	215	73	12.9
22320 KVA	Коническое внутреннее отверстие, конусность 1:12. Исполнение для конкретной области применения.	100	215	73	13.5
22320 W33	Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника.	100	215	73	13
22320EAW33	Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника.	100	215	73	12.61
22320EAKE4	Коническое внутреннее отверстие, конусность 1:12.	100	215	73	12.7
22320EVBC4	Отклонения основных размеров.	100	215	73	0
22320 CW33	Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника.	100	215	73	13
22320YMW33	Штампованный сепаратор из листовой латуни. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника.	100	215	73	13
22320 KW33	Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника.	100	215	73	11.7
22320UAVS2	Бессепараторный подшипник. Рабочая температура (термическая стабилизация) до 250°C.	100	215	73	12.9
22320CJW33	Штампованный сепаратор из стального листа. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника.	100	215	73	13
22320-E1-K	Коническое внутреннее отверстие, конусность 1:12.	100	215	73	13.1
22320EMW33	Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника.	100	215	73	13.06
22320EF800	Механически обработанный сепаратор из стали или специального чугуна.	100	215	73	13.03
22320KCJW33	Коническое внутреннее отверстие, конусность 1:12. Штампованный сепаратор из стального листа. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника.	100	215	73	13
22320KYMW33	Коническое внутреннее отверстие, конусность 1:12. Штампованный сепаратор из листовой латуни. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника.	100	215	73	13
TL22320EAE4	Роликовый радиальный сферический подшипник, двухрядный.	100	215	73	12.7
22320EKF800	Коническое внутреннее отверстие, конусность 1:12. Механически обработанный сепаратор из стали или специального чугуна.	100	215	73	12.78
22320EAKW33	Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника.	100	215	73	12.37
22320L11CAM	Группа осевого зазора однорядных радиально-упорных шарикоподшипников для универсальной парной установки (тандем, О- или X-образной). При О- или X-образном расположении в домонтажном состоянии имеют малый (СА), нормальный (СВ) или увеличенный (СС) осевой зазор. Механически обработанный сепаратор из легкого сплава.	100	215	73	0
22320EMKW33	Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника.	100	215	73	12.79
22320 KCW33	Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника.	100	215	73	11.7
22320-E-W33	Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника.	100	215	73	12.3
22320CJW33C2	Штампованный сепаратор из стального листа. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника.	100	215	73	13

Модификации подшипника 22320 EK - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
