Роликовый подшипник 22320-E1
Подшипник 22320-E1 — это импортный роликовый радиальный сферический подшипник, двухрядный, обозначение основновного исполнения 22320, размер 100*215*73 мм.
Стандарт: ISO
Бренд: FAG
Внутренний диаметр: 100 мм
Наружный диаметр: 215 мм
Ширина: 73 мм
Масса: 13.1 кг
Стоимость подшипника отправляется по запросу
Узнать цену
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации и аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
Написать в Телеграм, WhatsApp +7 (977) 089-51-20
или отправьте заявку на почту: zakaz@detmeh.ru

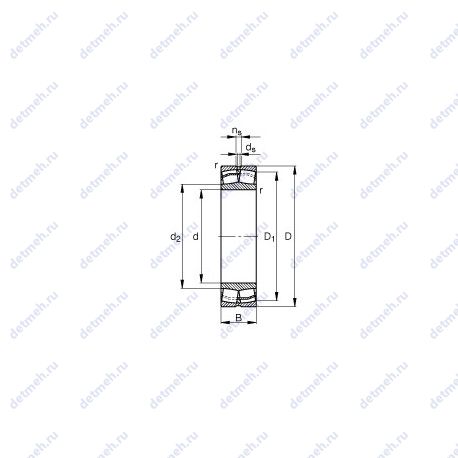

Таблица размеров и характеристик подшипника 22320-E1
Производитель FAG
Немецкий производитель FAG – это компания, основанная в далеком 1883 году. Этот производитель стоял у истоков серийного производства шариковых подшипников качения, так как именно она первой начала шлифовать шарики при помощи специального станка собственной разработки. В 1886 году бренд выпустил первые опоры качения и с тех пор больше не покидал десятку мировых лидеров своей индустрии. С 1905 года фирма зарегистрировала торговую марку FAG, которая была независимой почти столетие. Только в 2001 году производитель объединился с компанией INA и стал частью концерна Schaeffler KG.
Прочие характеристики:
- Cr: 810000 n
- d2: 130.2 мм.
- da min.: 114 мм.
- Размер (r): 3 мм.
- ns: 12.2 мм.
- ds: 6.3 мм.
- Y2: 3.02
- Y1: 2.03
- Da max.: 201 мм
- nB: 2500 1/min
- nG: 3300 1/min
- Cur: 75000 n
- Y0: 1.98
- e: 0.33
- C0r: 920000 n
- m: 13.1 kg
- Размер (D1): 184.7 мм.
- Размер сопряженных деталей (ra max.): 2.5 мм
- Размеры. мм: 100x215x73
Классификация:
- Тип: сферический
- Основной тип: роликовый радиальный сферический
- Нагрузка: радиальная
- Обозначение: 22320-e1
- Форма роликов: бочкообразные
- Тела качения: ролики
Габаритные и посадочные размеры:
- Наружный диаметр (D): 215 мм
- Внутренний диаметр (d): 100 мм
- Ширина (высота) (B): 73 мм
- Высота. мм: 73
- Внешний диаметр: 215 мм
- Внутренний диаметр: 100 мм
В таблице приведены основные размеры подшипника 22320-E1, технические характеристики и номинальные значения.
Таблица модификаций подшипника 22320-E1
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| 22320 | Основное исполнение. | 100 | 215 | 73 | 12.941 |
| 22320B | Роликовый радиальный сферический подшипник, двухрядный. | 100 | 215 | 73 | 12.4 |
| 22320EX | Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. | 100 | 215 | 73 | 13.1 |
| 22320BK | Коническое внутреннее отверстие, конусность 1:12. | 100 | 215 | 73 | 12.1 |
| 22320 E | Роликовый радиальный сферический подшипник, двухрядный. | 100 | 215 | 73 | 13.5 |
| 22320CJ | Штампованный сепаратор из стального листа. | 100 | 215 | 73 | 13 |
| 22320YM | Штампованный сепаратор из листовой латуни. | 100 | 215 | 73 | 13 |
| 22320 K | Коническое внутреннее отверстие, конусность 1:12. | 100 | 215 | 73 | 12.941 |
| 22320 VA | Исполнение для конкретной области применения. | 100 | 215 | 73 | 13.5 |
| 22320 EK | Коническое внутреннее отверстие, конусность 1:12. | 90 | 215 | 73 | 13.5 |
| 22320EXK | Коническое внутреннее отверстие, конусность 1:12. Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. | 100 | 215 | 73 | 13.1 |
| 22320RHR | Роликовый радиальный сферический подшипник, двухрядный. | 100 | 215 | 73 | 13.2 |
| 22320AEX | Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. | 100 | 215 | 73 | 13.2 |
| 22320EAE4 | Роликовый радиальный сферический подшипник, двухрядный. | 100 | 215 | 73 | 12.7 |
| 22320RHRK | Коническое внутреннее отверстие, конусность 1:12. | 100 | 215 | 73 | 12.9 |
| 22320 W33 | Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 100 | 215 | 73 | 13 |
| 22320 KVA | Коническое внутреннее отверстие, конусность 1:12. Исполнение для конкретной области применения. | 100 | 215 | 73 | 13.5 |
| 22320MW33 | Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 100 | 215 | 73 | 13 |
| 22320AEXK | Коническое внутреннее отверстие, конусность 1:12. Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. | 100 | 215 | 73 | 13.2 |
| 22320EMW33 | Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 100 | 215 | 73 | 13.06 |
| 22320 CW33 | Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 100 | 215 | 73 | 13 |
| 22320UAVS2 | Бессепараторный подшипник. Рабочая температура (термическая стабилизация) до 250°C. | 100 | 215 | 73 | 12.9 |
| 22320EF800 | Механически обработанный сепаратор из стали или специального чугуна. | 100 | 215 | 73 | 13.03 |
| 22320EAW33 | Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 100 | 215 | 73 | 12.61 |
| 22320YMW33 | Штампованный сепаратор из листовой латуни. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 100 | 215 | 73 | 13 |
| 22320EAKE4 | Коническое внутреннее отверстие, конусность 1:12. | 100 | 215 | 73 | 12.7 |
| 22320 KW33 | Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 100 | 215 | 73 | 11.7 |
| 22320CJW33 | Штампованный сепаратор из стального листа. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 100 | 215 | 73 | 13 |
| 22320-E1-K | Коническое внутреннее отверстие, конусность 1:12. | 100 | 215 | 73 | 13.1 |
| 22320EVBC4 | Отклонения основных размеров. | 100 | 215 | 73 | 0 |
| 22320L11CAM | Группа осевого зазора однорядных радиально-упорных шарикоподшипников для универсальной парной установки (тандем, О- или X-образной). При О- или X-образном расположении в домонтажном состоянии имеют малый (СА), нормальный (СВ) или увеличенный (СС) осевой зазор. Механически обработанный сепаратор из легкого сплава. | 100 | 215 | 73 | 0 |
| TL22320EAE4 | Роликовый радиальный сферический подшипник, двухрядный. | 100 | 215 | 73 | 12.7 |
| 22320EMKW33 | Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 100 | 215 | 73 | 12.79 |
| 22320EKF800 | Коническое внутреннее отверстие, конусность 1:12. Механически обработанный сепаратор из стали или специального чугуна. | 100 | 215 | 73 | 12.78 |
| 22320KCJW33 | Коническое внутреннее отверстие, конусность 1:12. Штампованный сепаратор из стального листа. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 100 | 215 | 73 | 13 |
| 22320KYMW33 | Коническое внутреннее отверстие, конусность 1:12. Штампованный сепаратор из листовой латуни. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 100 | 215 | 73 | 13 |
| 22320 KCW33 | Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 100 | 215 | 73 | 11.7 |
| 22320EAKW33 | Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 100 | 215 | 73 | 12.37 |
| 22320-E-W33 | Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 100 | 215 | 73 | 12.3 |
| TL22320EAKE4 | Коническое внутреннее отверстие, конусность 1:12. | 100 | 215 | 73 | 12.7 |
Модификации подшипника 22320-E1 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
