Роликовый подшипник 102409M
Подшипник 102409M — это отечественный роликовый радиальный подшипник, однорядный, с двумя стопорными шайбами, бессепараторный, обозначение основновного исполнения 102409, размер 45*120*29 мм.
Стандарт: ГОСТ
Бренд: EPK
Внутренний диаметр: 45 мм
Наружный диаметр: 120 мм
Ширина: 29 мм
Масса: 1.77 кг
Стоимость подшипника отправляется по запросу
Узнать цену
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации и аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
Написать в Телеграм, WhatsApp +7 (977) 089-51-20
или отправьте заявку на почту: zakaz@detmeh.ru

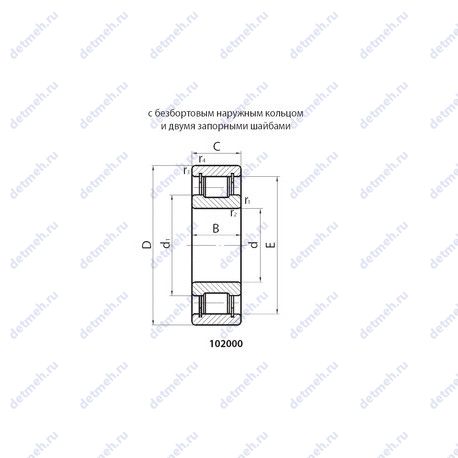

Таблица размеров и характеристик подшипника 102409M
Производитель ЕРК
Пропускная способность:
- Грузоподъемность статическая: 129580 кн
- Частота вращения предельная при жидкой смазке: 1600 об/мин
- Частота вращения предельная при пластичной смазке: 1300 об/мин
- Грузоподъемность динамическая: 128650 кн
Габаритные и посадочные размеры:
- Наружный диаметр (E): 99.5 мм.
- Ширина (высота) (B): 29 мм.
- Масса: 1.770 кг
- Ширина наружной обоймы (C): 29 мм.
- Внешний диаметр: 120 мм., 120
- Внутренний диаметр: 45 мм., 45
Прочие характеристики:
- Размер (r4 min.): 3.0 мм.
- Размер (r3 min.): 3.0 мм.
- Размер (r2 min.): 3.0 мм.
- Размер (r1 min.): 3.0 мм.
- Номер по ГОСТ: 102409m
- Уплотнение: нет
- Количество дорожек качения: 1
- Размер (d1): 71.6 мм.
Классификация:
- Основной тип: роликовый радиальный
- Нагрузка: радиальная
- Тела качения: ролики
В таблице приведены основные размеры подшипника 102409M, технические характеристики и номинальные значения.
Таблица модификаций подшипника 102409M
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| 102409 | Основное исполнение. | 45 | 120 | 29 | 1.65 |
| 102409 М | Модифицированный контакт.. | 45 | 120 | 29 | 1.65 |
| 6-102409 | Роликовый радиальный подшипник, однорядный, с двумя стопорными шайбами, бессепараторный. | 45 | 120 | 29 | 1.77 |
| 102409 М1 | Модифицированный контакт.. | 45 | 120 | 29 | 1.77 |
| 6 102409 М | Модифицированный контакт.. | 45 | 120 | 29 | 1.77 |
| 8 102409 М | Модифицированный контакт.. | 45 | 120 | 29 | 1.77 |
| 6 102409 МШ | Нормы шумности. Модифицированный контакт.. | 45 | 120 | 29 | 1.77 |
| 70 102409 М | Модифицированный контакт.. | 45 | 120 | 29 | 1.77 |
| 2В0 102409 М | Модифицированный контакт.. | 45 | 120 | 29 | 1.77 |
| 6 102409 МШ1 | Нормы шумности. Модифицированный контакт.. | 45 | 120 | 29 | 1.77 |
Модификации подшипника 102409M - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
Таблица взаимозаменяемости
| Номер | d,мм | D,мм | B,мм | Условие | Отличия | Различия |
|---|---|---|---|---|---|---|
| 2409 | 45 | 120 | 29 | |||
| 12409 | 45 | 120 | 29 | |||
| 32409 | 45 | 120 | 29 | |||
| 42409 | 45 | 120 | 29 | |||
| 62409 | 45 | 120 | 29 | |||
| 92409 | 45 | 120 | 29 | |||
| 12409 КМ | 45 | 120 | 29 | Проточка на внешнем кольце для смазки | ||
| 12409 М | 45 | 120 | 29 | |||
| 2-692409 Л | 45 | 120 | 29 | Сепаратор из латуни | ||
| 2409 КМ | 45 | 120 | 29 | Проточка на внешнем кольце для смазки | ||
| 2409 Л | 45 | 120 | 29 | Сепаратор из латуни | ||
| 2В0 12409 КМ | 45 | 120 | 29 | Проточка на внешнем кольце для смазки | ||
| 2В0 2409 КМ | 45 | 120 | 29 | Проточка на внешнем кольце для смазки | ||
| 2В0 692409 К1М | 45 | 120 | 29 | Проточка на внешнем кольце для смазки | ||
| 42409 КМ | 45 | 120 | 29 | Проточка на внешнем кольце для смазки | ||
| 42409 Л | 45 | 120 | 29 | Сепаратор из латуни | ||
| 42409 М | 45 | 120 | 29 | |||
| 42409 М1 | 45 | 120 | 29 | |||
| 42409M | 45 | 120 | 29 | |||
| 6 692409 К1М | 45 | 120 | 29 | Проточка на внешнем кольце для смазки | ||
| 692409 М | 45 | 120 | 29 | |||
| 7 409 А | 45 | 120 | 29 | Повышенной грузоподъёмности | ||
| 12409 ЛМ | 45 | 120 | 29 | Сепаратор из латуни | ||
| 6 12409 ЛМШ1 | 45 | 120 | 29 | Сепаратор из латуни | ||
| 6 12409 ЛМШ | 45 | 120 | 29 | Сепаратор из латуни | ||
| 2409 М | 45 | 120 | 29 | |||
| 42409 БМТ | 45 | 120 | 29 | Сепаратор из бронзы | Для повышенных температур | |
| 76 42409 БМТ | 45 | 120 | 29 | Сепаратор из бронзы | Для повышенных температур | |
| 8 42409 М | 45 | 120 | 29 |
