Модификация 102409 М — это отечественный роликовый радиальный подшипник, однорядный, с двумя стопорными шайбами, бессепараторный, основное конструктивное исполнение - 102409.
Импортный аналог - N409V.

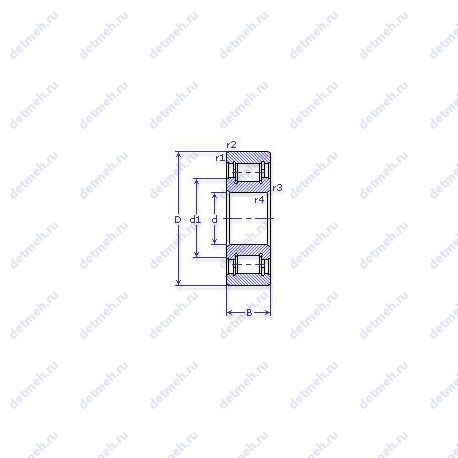

Размер подшипника: 45*120*29 мм.
Стоимость подшипника отправляется по запросу
Узнать цену
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru
Суффикс М — Модифицированный контакт.
Префиксы и суффиксы указывают на дополнительную информацию, в основном если она отличается от базовой версии. Обозначают особенности конструкции или изменение характеристик, компоненты или вариант исполнения.
Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
---|---|---|---|---|---|
102409 | Основное исполнение. | 45 | 120 | 29 | 1.65 |
102409 М1 | Модифицированный контакт. | 45 | 120 | 29 | 1.77 |
102409M | 45 | 120 | 29 | 1.77 | |
2В0 102409 М | Модифицированный контакт. | 45 | 120 | 29 | 1.77 |
6-102409 | 45 | 120 | 29 | 1.77 | |
6 102409 М | Модифицированный контакт. | 45 | 120 | 29 | 1.77 |
6 102409 МШ1 | Нормы шумности Модифицированный контакт. | 45 | 120 | 29 | 1.77 |
6 102409 МШ | Нормы шумности Модифицированный контакт. | 45 | 120 | 29 | 1.77 |
70 102409 М | Модифицированный контакт. | 45 | 120 | 29 | 1.77 |
8 102409 М | Модифицированный контакт. | 45 | 120 | 29 | 1.77 |
Модификации — это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
У модификаций подшипников методы контроля бывают разные:
Так же могут отличаться технические требования:
Бренд | Номер | d,мм | D,мм | B,мм | Стандарт |
---|---|---|---|---|---|
ГПЗ-3 | 102409 М | 45 | 120 | 29 | ГОСТ |
ГПЗ-23 | 102409 М | 45 | 120 | 29 | ГОСТ |
ГПЗ-10 | 102409 М | 45 | 120 | 29 | ГОСТ |
ГПЗ-27 | 102409 М | 45 | 120 | 29 | ГОСТ |
ГПЗ-24 | 102409 М | 45 | 120 | 29 | ГОСТ |
ГОСТ | 102409 М | 45 | 120 | 29 | ГОСТ |
Аналог — это идентичный подшипник по конструктивному исполнению, размерам и характеристикам, изготовленный разными производителями, является полностью взаимозаменяемым. В зависимости от производителя, обозначение аналога может отличаться, значительные отличия наблюдаются между европейскими, азиатскими и американскими брендами.
Применяемость — это области или различные узлы агрегатов, в которых подшипник может быть установлен согласно техническим условиям. Каждая конкретная область или узел имеет свои требования к подшипнику: рабочая нагрузка, предельная скорость вращения, температурный диапазон, допуски по шуму, вибрации и других факторов. При выборе подшипника, важно учитывать его применимость заявленную производителем, чтобы обеспечить продолжительную и эффективную работу подшипника в установленной среде и условиях эксплуатации.
Номер | d,мм | D,мм | B,мм | Условие | Отличия | Различия |
---|---|---|---|---|---|---|
2409 | 45 | 120 | 29 | |||
12409 | 45 | 120 | 29 | |||
42409 | 45 | 120 | 29 | |||
62409 | 45 | 120 | 29 | |||
102409 | 45 | 120 | 29 | |||
102409 М1 | 45 | 120 | 29 | |||
102409M | 45 | 120 | 29 | |||
12409 КМ | 45 | 120 | 29 | Проточка на внешнем кольце для смазки | ||
12409 М | 45 | 120 | 29 | |||
2409 КМ | 45 | 120 | 29 | Проточка на внешнем кольце для смазки | ||
2409 Л | 45 | 120 | 29 | Сепаратор из латуни | ||
2В0 102409 М | 45 | 120 | 29 | |||
2В0 12409 КМ | 45 | 120 | 29 | Проточка на внешнем кольце для смазки | ||
2В0 2409 КМ | 45 | 120 | 29 | Проточка на внешнем кольце для смазки | ||
2В0 692409 К1М | 45 | 120 | 29 | Проточка на внешнем кольце для смазки | ||
42409 КМ | 45 | 120 | 29 | Проточка на внешнем кольце для смазки | ||
42409 Л | 45 | 120 | 29 | Сепаратор из латуни | ||
42409 М | 45 | 120 | 29 | |||
42409 М1 | 45 | 120 | 29 | |||
42409M | 45 | 120 | 29 | |||
6-102409 | 45 | 120 | 29 | |||
6 102409 М | 45 | 120 | 29 | |||
6 692409 К1М | 45 | 120 | 29 | Проточка на внешнем кольце для смазки | ||
692409 М | 45 | 120 | 29 | |||
7 409 А | 45 | 120 | 29 | Повышенной грузоподъёмности | ||
12409 ЛМ | 45 | 120 | 29 | Сепаратор из латуни | ||
6 102409 МШ1 | 45 | 120 | 29 | |||
6 102409 МШ | 45 | 120 | 29 | |||
6 12409 ЛМШ1 | 45 | 120 | 29 | Сепаратор из латуни | ||
6 12409 ЛМШ | 45 | 120 | 29 | Сепаратор из латуни | ||
2409 М | 45 | 120 | 29 | |||
42409 БМТ | 45 | 120 | 29 | Сепаратор из бронзы | Для повышенных температур | |
70 102409 М | 45 | 120 | 29 | |||
76 42409 БМТ | 45 | 120 | 29 | Сепаратор из бронзы | Для повышенных температур | |
8 102409 М | 45 | 120 | 29 | |||
8 42409 М | 45 | 120 | 29 |
Взаимозаменяемость делится на несколько основных типов: полная (равнозначная) и односторонняя (ограниченная).
Полная – это замена требуемого подшипника аналогом другого производителя.
Односторонняя – это когда замена возможна только в одном направлении, а в обратном недопустима.
Для применения в бытовых условиях, не требуют точного подбора соответствий, достаточно выбрать из широкого ряда доступных модификаций или аналогов. В других случаях для замены может быть выбран аналог или подходяшая модификация.
В таблице приведены основные размеры подшипника, технические характеристики и номинальные значения, определяющие уровень соответствия данного подшипника для выполнения требуемых конструктивных решений.
ГПЗ-23 — ЗАО "Вологодский подшипниковый завод"
Классификация:
Габаритные и посадочные размеры:
Прочие характеристики:
ГПЗ-10 — ОАО "Десятый подшипниковый завод"
Классификация:
Прочие характеристики:
Габаритные и посадочные размеры:
Пропускная способность:
ГПЗ-24 — ООО "Пензенский подшипниковый завод"
Классификация:
Прочие характеристики:
Габаритные и посадочные размеры:
Пропускная способность:
Классификация:
Прочие характеристики:
Габаритные и посадочные размеры:
Пропускная способность:
ГПЗ-3 — ОАО "Саратовский подшипниковый завод"
Классификация:
Прочие характеристики:
Габаритные и посадочные размеры:
Пропускная способность:
