Роликовый подшипник 42409 Л

Подшипник 42409 Л — это отечественный роликовый радиальный подшипник, однорядный, с бортами на наружном кольце и однобортовым внутренним кольцом, обозначение основновного исполнения 42409, размер 45*120*29 мм.

Стандарт: ГОСТ
Бренд: ГПЗ-10
Внутренний диаметр: 45 мм
Наружный диаметр: 120 мм
Ширина: 29 мм
Масса: 1.6 кг

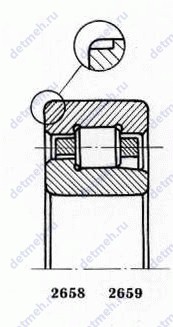

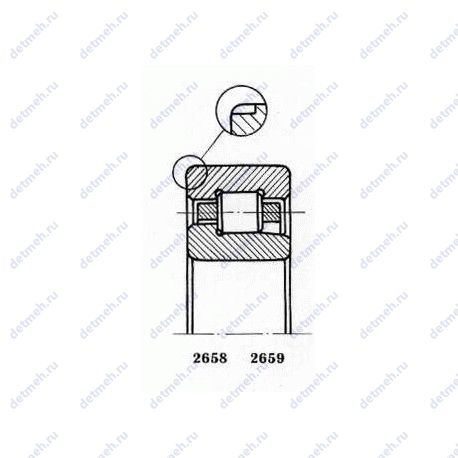

Подшипник 42409 Л чертеж — Чертеж подшипника 42409 Л

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Суффикс Л — Сепаратор из латуни.

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации
Взаимозаменяемость

Таблица размеров и характеристик подшипника 42409 Л

Производитель ГПЗ-10

ОАО "Десятый подшипниковый завод"

Классификация:

Основной тип - роликовый радиальный;
Тела качения - ролики;
Нагрузка - радиальная;

Прочие характеристики:

Номер по ГОСТ - 42409 л;
Размеры. мм - 45x120x29;

Габаритные и посадочные размеры:

Внутренний диаметр - 45 мм;
Внешний диаметр - 120 мм;
Масса - 1.6 кг;
Ширина - 29 мм;

В таблице приведены основные размеры подшипника 42409 Л, технические характеристики и номинальные значения.

Таблица модификаций подшипника 42409 Л

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
42409	Основное исполнение.	45	120	29	1.65
42409M	Роликовый радиальный подшипник, однорядный, с бортами на наружном кольце и однобортовым внутренним кольцом.	45	120	29	1.94
42409 М	Модифицированный контакт..	45	120	29	1.65
42409 КМ	Модифицированный контакт.. Штампованный сепаратор из черных металлов..	45	120	29	1.65
42409 М1	Модифицированный контакт..	45	120	29	1.65
42409 БМТ	Температура отпуска: 200°, Рабочая температура: 160°. Сепаратор из безоловянистой бронзы.. Модифицированный контакт..	45	120	29	1.65
8 42409 М	Модифицированный контакт..	45	120	29	1.65
76 42409 БМТ	Температура отпуска: 200°, Рабочая температура: 160°. Сепаратор из безоловянистой бронзы.. Модифицированный контакт..	45	120	29	1.65

Модификации подшипника 42409 Л - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.

Таблица взаимозаменяемости

Номер	d,мм	D,мм	B,мм	Отличия	Различия
2409	45	120	29
12409	45	120	29
32409	45	120	29
62409	45	120	29
92409	45	120	29
102409	45	120	29
102409 М	45	120	29
102409 М1	45	120	29
102409M	45	120	29
12409 КМ	45	120	29	Проточка на внешнем кольце для смазки
12409 М	45	120	29
2-692409 Л	45	120	29	Сепаратор из латуни
2409 КМ	45	120	29	Проточка на внешнем кольце для смазки
2409 Л	45	120	29	Сепаратор из латуни
2В0 102409 М	45	120	29
2В0 12409 КМ	45	120	29	Проточка на внешнем кольце для смазки
2В0 2409 КМ	45	120	29	Проточка на внешнем кольце для смазки
2В0 692409 К1М	45	120	29	Проточка на внешнем кольце для смазки
6-102409	45	120	29
6 102409 М	45	120	29
6 692409 К1М	45	120	29	Проточка на внешнем кольце для смазки
692409 М	45	120	29
7 409 А	45	120	29		Повышенной грузоподъёмности
12409 ЛМ	45	120	29	Сепаратор из латуни
6 102409 МШ1	45	120	29
6 102409 МШ	45	120	29
6 12409 ЛМШ1	45	120	29	Сепаратор из латуни
6 12409 ЛМШ	45	120	29	Сепаратор из латуни
2409 М	45	120	29
70 102409 М	45	120	29
8 102409 М	45	120	29
