Подшипник 6-102409 ГОСТ

Модификация 6-102409 — это отечественный роликовый радиальный подшипник, однорядный, с двумя стопорными шайбами, бессепараторный, основное конструктивное исполнение - 102409.
Импортный аналог - N409VP6Q6.
Размер подшипника: 45*120*29 мм.

  1. Стандарт качестваСтандарт: ГОСТ
  2. ПроизводителиБренд: ГПЗ-23
  3. Внутренний диаметрВнутренний диаметр: 45 мм
  4. Наружный диаметрНаружный диаметр: 120 мм
  5. ШиринаШирина: 29 мм
  6. МассаМасса: 1.77 кг

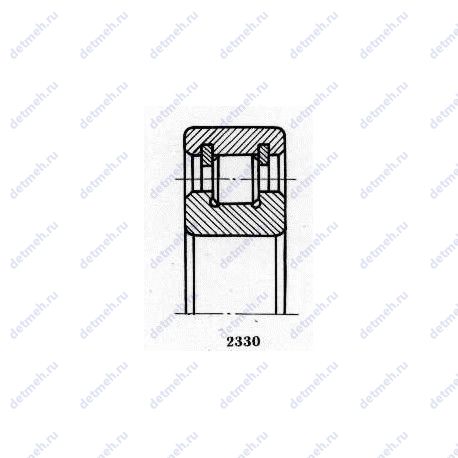

Подшипник 6-102409 чертеж
Чертеж подшипника 6-102409

Стоимость подшипника отправляется по запросу

Узнать цену

Обратите внимание!

Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.

Вы можете связаться с нами по телефону: +7 (495) 255-13-10

или отправьте заявку на почту: zakaz@detmeh.ru

Таблица модификаций подшипника 6-102409

НомерТехнические требованияd,ммD,ммB,ммm,кг
102409Основное исполнение.45120291.65
102409 ММодифицированный контакт.
45120291.65
102409 М1Модифицированный контакт.
45120291.77
102409M45120291.77
2В0 102409 ММодифицированный контакт.
45120291.77
6 102409 ММодифицированный контакт.
45120291.77
6 102409 МШ1Нормы шумности
Модифицированный контакт.
45120291.77
6 102409 МШНормы шумности
Модифицированный контакт.
45120291.77
70 102409 ММодифицированный контакт.
45120291.77
8 102409 ММодифицированный контакт.
45120291.77
Что такое модификация подшипника?

Модификации — это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.

У модификаций подшипников методы контроля бывают разные:

  1. Категория
  2. Ряд момента трения
  3. Группа радиального зазора
  4. Класс точности

Так же могут отличаться технические требования:

  1. Увеличенная грузоподъёмность
  2. Изменения конструктивных решений
  3. Модифицированный контакт
  4. Нестандартные материалы
  5. Специальные технические условия
  6. Материал и конструкция сепараторов подшипника
  7. Материалы колец и тел качения
  8. Температура отпуска и рабочая температура
  9. Марка смазки
  10. Вибрация и шумность
  11. Частота вращения предельная при пластичной смазке и жидкой
  12. Максимальная эксплуатационная нагрузка
  13. Уровень защиты

Таблица взаимозаменяемостей подшипника 6-102409

Номерd,ммD,ммB,ммУсловиеОтличияРазличия
24094512029
124094512029
424094512029
624094512029
1024094512029
102409 М4512029
102409 М14512029
102409M4512029
12409 КМ4512029Проточка на внешнем кольце для смазки
12409 М4512029
2409 КМ4512029Проточка на внешнем кольце для смазки
2409 Л4512029Сепаратор из латуни
2В0 102409 М4512029
2В0 12409 КМ4512029Проточка на внешнем кольце для смазки
2В0 2409 КМ4512029Проточка на внешнем кольце для смазки
2В0 692409 К1М4512029Проточка на внешнем кольце для смазки
42409 КМ4512029Проточка на внешнем кольце для смазки
42409 Л4512029Сепаратор из латуни
42409 М4512029
42409 М14512029
42409M4512029
6 102409 М4512029
6 692409 К1М4512029Проточка на внешнем кольце для смазки
692409 М4512029
7 409 А4512029Повышенной грузоподъёмности
12409 ЛМ4512029Сепаратор из латуни
6 102409 МШ14512029
6 102409 МШ4512029
6 12409 ЛМШ14512029Сепаратор из латуни
6 12409 ЛМШ4512029Сепаратор из латуни
2409 М4512029
42409 БМТ4512029Сепаратор из бронзы
Для повышенных температур
70 102409 М4512029
76 42409 БМТ4512029Сепаратор из бронзы
Для повышенных температур
8 102409 М4512029
8 42409 М4512029
Что такое взаимозаменяемость подшипника?

Взаимозаменяемость делится на несколько основных типов: полная (равнозначная) и односторонняя (ограниченная).
Полная – это замена требуемого подшипника аналогом другого производителя.
Односторонняя – это когда замена возможна только в одном направлении, а в обратном недопустима.
Для применения в бытовых условиях, не требуют точного подбора соответствий, достаточно выбрать из широкого ряда доступных модификаций или аналогов. В других случаях для замены может быть выбран аналог или подходяшая модификация.

Таблица размеров и характеристик подшипника 6-102409

В таблице приведены основные размеры подшипника, технические характеристики и номинальные значения, определяющие уровень соответствия данного подшипника для выполнения требуемых конструктивных решений.

Производитель ГПЗ-23

ГПЗ-23 — ЗАО "Вологодский подшипниковый завод"

Классификация:

  • Основной тип - роликовый радиальный;
  • Тела качения - ролики;
  • Нагрузка - радиальная;

Габаритные и посадочные размеры:

  • Внутренний диаметр - 45 мм;
  • Внешний диаметр - 120 мм;
  • Ширина (высота) (B) - 29 мм.;
  • Масса - 1.77 кг;
  • Ширина наружной обоймы (C) - 29 мм.;

Прочие характеристики:

  • Количество дорожек качения - 1;
  • Уплотнение - нет;
  • Номер по ГОСТ - 6-102409;
×
