Роликовый подшипник NJ 204 ECPHA

Производитель SKF

Подшипники SKF значительно улучшили все ключевые аспекты рабочих параметров. В новых подшипниках качения фирма объединила трибологию, применение материалов, оптимизацию конструкции и производственных процессов, а также другие запатентованные знания из полученного опыта.

Прочие характеристики:

• Размер (D1) - 38.44 мм;
• s - 1 мм;
• F - 26.5 мм;
• da min. - 25 мм;
• Da max. - 41.7 мм;
• Размер сопряженных деталей (db min) - 31 мм;
• r3.4 min. - 1 мм;
• r1.2 min. - 1 мм;
• Размер (d1) - 29.7 мм;
• Размер сопряженных деталей (ra max.) - 1 мм;
• Размер сопряженных деталей (da max) - 25.4 мм;
• Граничная нагрузка по усталости (Pu) - 2.8 кн;
• Размеры. мм - 47x20x14;

Исходные данные для расчета:

• Расчетный коэффициент (kr) - 0.15;

Пропускная способность:

• Предельная частота вращения - 24000 об/мин;
• Номинальная частота вращения - 17000 об/мин;
• Статическая грузоподъемность (C0) - 22 кн;
• Динамическая грузоподъемность (C) - 28.5 кн;

Классификация:

• Нагрузка - осевая, радиальная;
• Основной тип - роликовый радиальный, шариковый упорный;
• Обозначение - nj 204 ecpha;
• Тела качения - шарики, ролики;

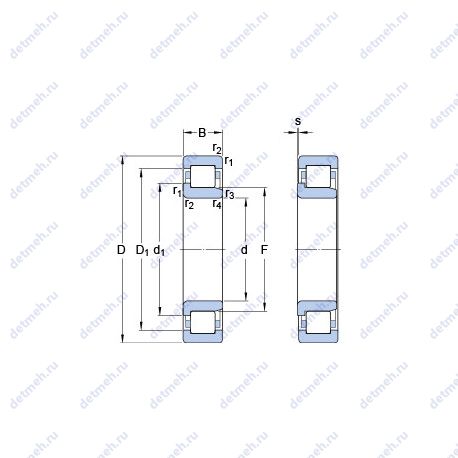

Габаритные и посадочные размеры:

• Ширина (высота) (B) - 14 мм;
• Внутренний диаметр (d) - 20 мм;
• Наружный диаметр (D) - 47 мм;
• Масса - 0.112 кг;
• Высота. мм - 14;
• Внешний диаметр - 20 мм;
• Внутренний диаметр - 47 мм;
