Тороидальный подшипник C 4909 K30V
Подшипник C 4909 K30V — это импортный тороидальный подшипник, однорядный, обозначение основновного исполнения 4909, размер 45*68*22 мм.
Стандарт: ISO
Бренд: SKF
Внутренний диаметр: 45 мм
Наружный диаметр: 68 мм
Ширина: 22 мм
Масса: 0.29 кг
Стоимость подшипника отправляется по запросу
Узнать цену
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации и аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
Написать в Телеграм, WhatsApp +7 (977) 089-51-20
или отправьте заявку на почту: zakaz@detmeh.ru

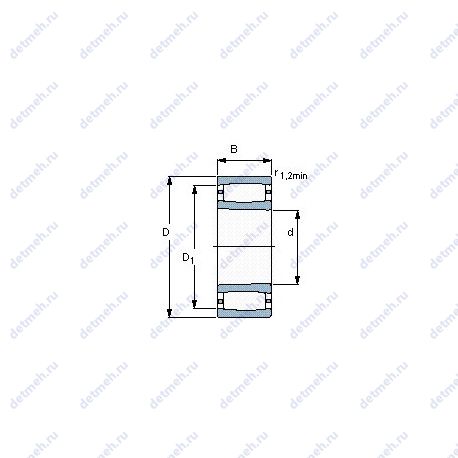

Таблица размеров и характеристик подшипника C 4909 K30V
Производитель SKF
Подшипники SKF значительно улучшили все ключевые аспекты рабочих параметров. В новых подшипниках качения фирма объединила трибологию, применение материалов, оптимизацию конструкции и производственных процессов, а также другие запатентованные знания из полученного опыта.
Прочие характеристики:
- Допустимое осевое смещение (S1): 4.7
- Размер (r1 min.): 0.6 мм
- Размер (r2 min.): 0.6 мм
- Размер сопряженных деталей (da max): 57
- Размер сопряженных деталей (Da max.): 64.8
- Размер сопряженных деталей (ra max.): 0.6
- Размер сопряженных деталей (da min.): 48.2
- Размер (d2): 51.5 мм.
- Размер (D1): 60.7 мм.
- Допустимое осевое смещение (S2): 1.7
- Pu (N) Предел усталостной прочности: 12900
- Размеры. мм: 45x68x22
- Грузоподъемность динамическая: 81.5 кн
- Граничная нагрузка по усталости (Pu): 13.2
- Количество дорожек качения: 1
- Уплотнение: нет
Классификация:
- Нагрузка: радиальная
- Тела качения: ролики
- Обозначение: c4909k30v, c 4909 k30v
- Основной тип: роликовый радиальный
Исходные данные для расчета:
- Расчетный коэффициент (k2): 0.114
- Расчетный коэффициент (k1): 0.102
Габаритные и посадочные размеры:
- d (мм) Внутренний диаметр: 45
- D (мм) Наружный диаметр: 68
- m (кг) Масса: 0.3
- В (мм) Ширина: 22
- Ширина наружной обоймы (C): 22 мм
- Внутренний диаметр: 45 мм
- Внешний диаметр: 68 мм
- Высота. мм: 22
- Масса: 0.29 кг
- Ширина (высота) (B): 22 мм
Пропускная способность:
- Co (kN) Грузоподъемность статическая: 112
- C (kN) Грузоподъемность динамическая: 81.5
- Грузоподъемность статическая: 112 кн
- Частота вращения номинальная: – об/мин
- Частота вращения предельная: 3800 об/мин
В таблице приведены основные размеры подшипника C 4909 K30V, технические характеристики и номинальные значения.
Таблица модификаций подшипника C 4909 K30V
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| NA4909L | Игольчатый роликовый подшипник с размерами по ISO 15. Одно уплотнение. | 52 | 68 | 23 | 0.29 |
| NA 4909 | Игольчатый роликовый подшипник с размерами по ISO 15. | 45 | 68 | 22 | 0.27 |
| NA4909S | Игольчатый роликовый подшипник с размерами по ISO 15. Сварной стальной сепаратор. | 45 | 68 | 22 | 0.257 |
| NA4909R | Игольчатый роликовый подшипник с размерами по ISO 15. | 45 | 68 | 22 | 0.27 |
| C 4909 V | Тороидальный подшипник CARB. Бессепараторный подшипник. | 45 | 68 | 22 | 0.29 |
| NA4909TT | Игольчатый роликовый подшипник с размерами по ISO 15. Механически обработанный сепаратор из текстолита. | 45 | 68 | 23 | 0.285 |
| RNA 4909 | Однорядный игольчатый роликоподшипник с сепаратором. | 52 | 68 | 22 | 182 |
| NA4909LL | Игольчатый роликовый подшипник с размерами по ISO 15. Два уплотнения. | 52 | 68 | 23 | 0.29 |
| RNA4909L | Однорядный игольчатый роликоподшипник с сепаратором. Одно уплотнение. | 52 | 68 | 22 | 0.157 |
| RNA4909S | Однорядный игольчатый роликоподшипник с сепаратором. Сварной стальной сепаратор. | 52 | 68 | 22 | 0.168 |
| RNA4909R | Однорядный игольчатый роликоподшипник с сепаратором. | 52 | 68 | 22 | 0.182 |
| NAU 4909 | Тороидальный подшипник, однорядный. | 45 | 64 | 30 | 0.295 |
| NA 4909U | Игольчатый роликовый подшипник с размерами по ISO 15. | 45 | 68 | 23 | 0.29 |
| RNA4909LL | Однорядный игольчатый роликоподшипник с сепаратором. Два уплотнения. | 52 | 68 | 22 | 0.157 |
| NA4909-XL | Игольчатый роликовый подшипник с размерами по ISO 15. Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. Механически обработанный сепаратор из легкого сплава. | 45 | 68 | 22 | 0.271 |
| RNA 4909U | Однорядный игольчатый роликоподшипник с сепаратором. | 52 | 68 | 22 | 0.197 |
| NA 4909UU | Игольчатый роликоподшипник с размерами по ISO 15.. | 45 | 68 | 23 | 0.29 |
| RNA4909TT | Однорядный игольчатый роликоподшипник с сепаратором. Механически обработанный сепаратор из текстолита. | 52 | 68 | 22 | 0.19 |
| NAG 4909UU | Тороидальный подшипник, однорядный. | 45 | 68 | 22 | 0.265 |
| NAU 4909UU | Тороидальный подшипник, однорядный. | 45 | 68 | 22 | 0.26 |
| NA 4909 RS | Контактное уплотнение из полиуретана или резины с одной стороны подшипника. Игольчатый роликоподшипник с размерами по ISO 15.. | 45 | 68 | 23 | 0.29 |
| RNA4909-XL | Однорядный игольчатый роликоподшипник с сепаратором. Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. Механически обработанный сепаратор из легкого сплава. | 52 | 68 | 22 | 0.182 |
| NA4909-RSR | Игольчатый роликовый подшипник с размерами по ISO 15. Контактное уплотнение из полиуретана или резины с одной стороны подшипника. | 45 | 68 | 23 | 290 |
| RNA 4909UU | Игольчатый подшипник без внутреннего кольца, смазочное отверстие в наружном кольце.. | 52 | 68 | 22 | 0.197 |
| RNA 4909 RS | Контактное уплотнение из полиуретана или резины с одной стороны подшипника. Игольчатый подшипник без внутреннего кольца, смазочное отверстие в наружном кольце.. | 52 | 68 | 22 | 0.207 |
| RNA4909-RSR | Однорядный игольчатый роликоподшипник с сепаратором. Контактное уплотнение из полиуретана или резины с одной стороны подшипника. | 52 | 68 | 22 | 157 |
| NA4909-2RSR | Игольчатый роликовый подшипник с размерами по ISO 15. Контактные уплотнения типа RS с обеих сторон подшипника. | 45 | 68 | 23 | 290 |
| NA 4909.2RS | Контактные уплотнения типа RS с обеих сторон подшипника. Игольчатый роликоподшипник с размерами по ISO 15.. | 45 | 68 | 23 | 0.28 |
| RNA4909-2RSR | Однорядный игольчатый роликоподшипник с сепаратором. Контактные уплотнения типа RS с обеих сторон подшипника. | 52 | 68 | 22 | 157 |
| RNA 4909.2RS | Контактные уплотнения типа RS с обеих сторон подшипника. Игольчатый подшипник без внутреннего кольца, смазочное отверстие в наружном кольце.. | 52 | 68 | 22 | 0.157 |
Модификации подшипника C 4909 K30V - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
