Роликовый подшипник NA 4909 RS

Подшипник NA 4909 RS — это импортный роликовый игольчатый подшипник, однорядный, обозначение основновного исполнения 4909, размер 45*68*23 мм.

Стандарт: ISO
Бренды: NBS, SKF
Внутренний диаметр: 45 мм
Наружный диаметр: 68 мм
Ширина: 23 мм
Масса: 0.29 кг

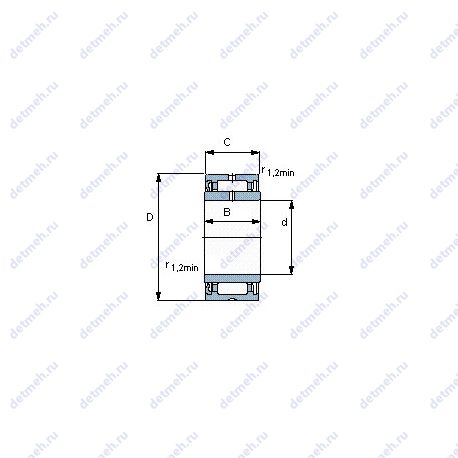

Подшипник NA 4909 RS чертеж — Чертеж подшипника NA 4909 RS

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Префикс NA — Игольчатый роликоподшипник с размерами по ISO 15. Суффикс RS — Контактное уплотнение из полиуретана или резины с одной стороны подшипника

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации
Аналоги

Таблица размеров и характеристик подшипника NA 4909 RS

Производитель SKF

Подшипники SKF значительно улучшили все ключевые аспекты рабочих параметров. В новых подшипниках качения фирма объединила трибологию, применение материалов, оптимизацию конструкции и производственных процессов, а также другие запатентованные знания из полученного опыта.

Прочие характеристики:

Размер (r2 min.) - 0.6 мм;
Грузоподъемность динамическая - 39.1 кн;
Граничная нагрузка по усталости (Pu) - 7.8;
Количество дорожек качения - 1;
Уплотнение - есть;
Размер (r1 min.) - 0.6 мм;
Размер сопряженных деталей (da max) - 49;
Размер сопряженных деталей (Da max.) - 64;
Размер сопряженных деталей (ra max.) - 0.6;
Расстояние от торца тугого кольца до центра радиуса сферы (S) - 0.5;
Pu (N) Предел усталостной прочности - 8000;
Размеры. мм - 45x68x22;

Габаритные и посадочные размеры:

Высота. мм - 22;
Ширина наружной обоймы (C) - 22 мм;
Масса - 0.27 кг;
Ширина (высота) (B) - 22 мм;
Внутренний диаметр (F) - 52 мм;
Внешний диаметр - 68 мм;
d (мм) Внутренний диаметр - 45;
D (мм) Наружный диаметр - 68;
m (кг) Масса - 0.29;
В (мм) Ширина - 23;
Внутренний диаметр - 45 мм;

Пропускная способность:

Грузоподъемность статическая - 64 кн;
Частота вращения номинальная - – об/мин;
Частота вращения предельная - 3800 об/мин;
Co (kN) Грузоподъемность статическая - 64;
C (kN) Грузоподъемность динамическая - 39.1;
n oil (1/min) Ном. частота вращен. при жидк. смазке - 3800;
n grease (1/min) Ном. частота вращен. при пластич. смазке - 3800;

Классификация:

Основной тип - роликовый игольчатый;
Тела качения - ролики;
Форма роликов - игольчатые;
Обозначение - na4909rs, na 4909 rs;

Производитель NBS

NBS (New Bearing Solutions) — итальянский производитель и поставщик подшипников и компонентов для различных отраслей промышленности. Компания специализируется на высококачественных подшипниках для машиностроения, транспортного оборудования и автоматизированных систем. Продукция NBS известна точностью изготовления и устойчивостью к высоким нагрузкам.

Прочие характеристики:

Количество дорожек качения - 1;
Размеры. мм - 45x68x23;
Уплотнение - есть;

Классификация:

Тела качения - ролики;
Форма роликов - игольчатые;
Обозначение - na 4909 rs;
Основной тип - роликовый игольчатый;

Габаритные и посадочные размеры:

Внутренний диаметр - 45 мм;
Внешний диаметр - 68 мм;
Высота. мм - 23;
Масса - 0.29 кг;
Ширина наружной обоймы (C) - 22 мм;
Внутренний диаметр (F) - 52 мм;
Ширина (высота) (B) - 23 мм;

Пропускная способность:

Грузоподъемность динамическая - 36.1 кн;
Грузоподъемность статическая - 56 кн;
Частота вращения предельная при жидкой смазке - 3 700 об/мин;

В таблице приведены основные размеры подшипника NA 4909 RS, технические характеристики и номинальные значения.

Таблица модификаций подшипника NA 4909 RS

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
NA 4909	Игольчатый роликовый подшипник с размерами по ISO 15.	45	68	22	0.27
NA4909L	Игольчатый роликовый подшипник с размерами по ISO 15. Одно уплотнение.	52	68	23	0.29
NA4909S	Игольчатый роликовый подшипник с размерами по ISO 15. Сварной стальной сепаратор.	45	68	22	0.257
NA4909R	Игольчатый роликовый подшипник с размерами по ISO 15.	45	68	22	0.27
RNA 4909	Однорядный игольчатый роликоподшипник с сепаратором.	52	68	22	182
RNA4909R	Однорядный игольчатый роликоподшипник с сепаратором.	52	68	22	0.182
RNA4909S	Однорядный игольчатый роликоподшипник с сепаратором. Сварной стальной сепаратор.	52	68	22	0.168
RNA4909L	Однорядный игольчатый роликоподшипник с сепаратором. Одно уплотнение.	52	68	22	0.157
NA4909LL	Игольчатый роликовый подшипник с размерами по ISO 15. Два уплотнения.	52	68	23	0.29
NA4909TT	Игольчатый роликовый подшипник с размерами по ISO 15. Механически обработанный сепаратор из текстолита.	45	68	23	0.285
NAU 4909	Роликовый игольчатый подшипник, однорядный.	45	64	30	0.295
NA 4909U	Игольчатый роликовый подшипник с размерами по ISO 15.	45	68	23	0.29
C 4909 V	Тороидальный подшипник CARB. Бессепараторный подшипник.	45	68	22	0.29
RNA4909LL	Однорядный игольчатый роликоподшипник с сепаратором. Два уплотнения.	52	68	22	0.157
RNA4909TT	Однорядный игольчатый роликоподшипник с сепаратором. Механически обработанный сепаратор из текстолита.	52	68	22	0.19
NA4909-XL	Игольчатый роликовый подшипник с размерами по ISO 15. Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. Механически обработанный сепаратор из легкого сплава.	45	68	22	0.271
RNA 4909U	Однорядный игольчатый роликоподшипник с сепаратором.	52	68	22	0.197
NA 4909UU	Игольчатый роликоподшипник с размерами по ISO 15..	45	68	23	0.29
NAU 4909UU	Роликовый игольчатый подшипник, однорядный.	45	68	22	0.26
NAG 4909UU	Роликовый игольчатый подшипник, однорядный.	45	68	22	0.265
RNA4909-XL	Однорядный игольчатый роликоподшипник с сепаратором. Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. Механически обработанный сепаратор из легкого сплава.	52	68	22	0.182
NA4909-RSR	Игольчатый роликовый подшипник с размерами по ISO 15. Контактное уплотнение из полиуретана или резины с одной стороны подшипника.	45	68	23	290
RNA 4909UU	Игольчатый подшипник без внутреннего кольца, смазочное отверстие в наружном кольце..	52	68	22	0.197
C 4909 K30V	Тороидальный подшипник CARB. Коническое внутреннее отверстие, конусность 1:30. Бессепараторный подшипник.	45	68	22	0.29
RNA 4909 RS	Контактное уплотнение из полиуретана или резины с одной стороны подшипника. Игольчатый подшипник без внутреннего кольца, смазочное отверстие в наружном кольце..	52	68	22	0.207
RNA4909-RSR	Однорядный игольчатый роликоподшипник с сепаратором. Контактное уплотнение из полиуретана или резины с одной стороны подшипника.	52	68	22	157
NA4909-2RSR	Игольчатый роликовый подшипник с размерами по ISO 15. Контактные уплотнения типа RS с обеих сторон подшипника.	45	68	23	290
NA 4909.2RS	Контактные уплотнения типа RS с обеих сторон подшипника. Игольчатый роликоподшипник с размерами по ISO 15..	45	68	23	0.28
RNA4909-2RSR	Однорядный игольчатый роликоподшипник с сепаратором. Контактные уплотнения типа RS с обеих сторон подшипника.	52	68	22	157
RNA 4909.2RS	Контактные уплотнения типа RS с обеих сторон подшипника. Игольчатый подшипник без внутреннего кольца, смазочное отверстие в наружном кольце..	52	68	22	0.157

Модификации подшипника NA 4909 RS - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.

Аналоги подшипника NA 4909 RS

Бренд	Номер	d,мм	D,мм	B,мм	Стандарт
SKF	NA 4909 RS	45	68	23	ISO
NBS	NA 4909 RS	45	68	23	ISO

Аналог подшипника NA 4909 RS — это идентичный подшипник по конструктивному исполнению, размерам и характеристикам, изготовленный разными производителями, является полностью взаимозаменяемым.
