Роликовый подшипник C3992M

Подшипник C3992M — это импортный роликовый радиальный подшипник, однорядный, обозначение основновного исполнения 3992, размер 460*620*118 мм.

Стандарт: ISO
Бренд: SKF
Внутренний диаметр: 460 мм
Наружный диаметр: 620 мм
Ширина: 118 мм
Масса: 100 кг

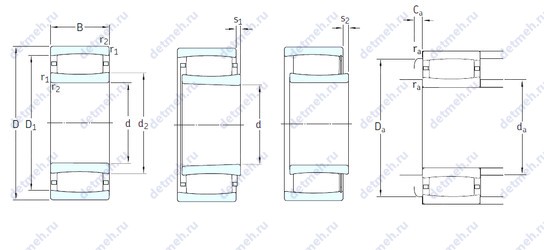

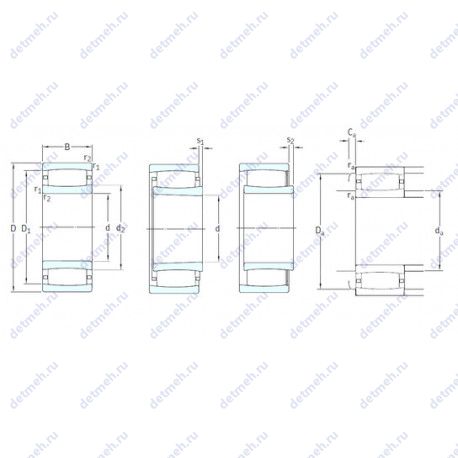

Подшипник C3992M чертеж — Чертеж подшипника C3992M

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Префикс C — Цилиндрический роликоподшипник (или сам подшипник)

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации

Таблица размеров и характеристик подшипника C3992M

Производитель SKF

Подшипники SKF значительно улучшили все ключевые аспекты рабочих параметров. В новых подшипниках качения фирма объединила трибологию, применение материалов, оптимизацию конструкции и производственных процессов, а также другие запатентованные знания из полученного опыта.

Классификация:

Нагрузка - радиальная;
Основной тип - роликовый радиальный;
Обозначение - c3992m;
Тела качения - ролики;

Прочие характеристики:

Уплотнение - нет;
Размер (D1) - 577 мм.;
Размер (r1 min.) - 4 мм.;
Размер (r2 min.) - 4 мм.;
Размер сопряженных деталей (da max) - 546;
Размер сопряженных деталей (Da max.) - 605;
Размер сопряженных деталей (ra max.) - 3;
Количество дорожек качения - 1;
Размер сопряженных деталей (Da min) - 563;
Размер сопряженных деталей (da min.) - 475;
Размер (d2) - 506 мм.;
Допустимое осевое смещение (S1) - 20;
Размер сопряженных деталей (Ca) - 3.7;
Граничная нагрузка по усталости (Pu) - 375;
Грузоподъемность динамическая - 2700 кн;
Размеры. мм - 460x620x118;

Габаритные и посадочные размеры:

Ширина (высота) (B) - 118 мм.;
Масса - 100 кг;
Ширина наружной обоймы (C) - 118 мм.;
Высота. мм - 118;
Внешний диаметр - 620. мм;
Внутренний диаметр - 460. мм;

Исходные данные для расчета:

Расчетный коэффициент (k2) - 0.11;
Расчетный коэффициент (k1) - 0.122;

Пропускная способность:

Частота вращения предельная - 1100 об/мин;
Частота вращения номинальная - 800 об/мин;
Грузоподъемность статическая - 5300 кн;

В таблице приведены основные размеры подшипника C3992M, технические характеристики и номинальные значения.

Таблица модификаций подшипника C3992M

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
C 3992 KM	Цилиндрический роликоподшипник (или сам подшипник). Коническое внутреннее отверстие, конусность 1:12.	460	620	118	100
C 3992 MB	Цилиндрический роликоподшипник (или сам подшипник).	460	620	118	100
C 3992 KMB	Тороидальный подшипник CARB. Коническое внутреннее отверстие, конусность 1:12.	460	620	118	0

Модификации подшипника C3992M - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
