Роликовый подшипник C 3992 KM

Подшипник C 3992 KM — это импортный роликовый радиальный подшипник, обозначение основновного исполнения 3992, размер 460*620*118 мм.

Стандарт: ISO
Бренд: SKF
Внутренний диаметр: 460 мм
Наружный диаметр: 620 мм
Ширина: 118 мм
Масса: 100 кг

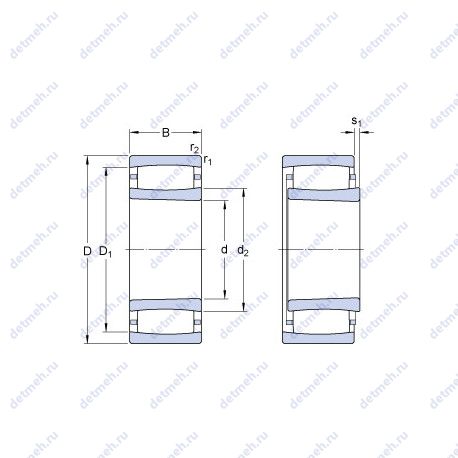

Подшипник C 3992 KM чертеж — Чертеж подшипника C 3992 KM

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Префикс C — Цилиндрический роликоподшипник (или сам подшипник) Суффикс K — Коническое внутреннее отверстие, конусность 1:12

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации

Таблица размеров и характеристик подшипника C 3992 KM

Производитель SKF

Подшипники SKF значительно улучшили все ключевые аспекты рабочих параметров. В новых подшипниках качения фирма объединила трибологию, применение материалов, оптимизацию конструкции и производственных процессов, а также другие запатентованные знания из полученного опыта.

Прочие характеристики:

Размер (D1) - 577 мм;
s1 - 20 мм;
da min. - 467 мм;
d2 - 506 мм;
Ca min. - 3.7 мм;
Da max. - 605 мм;
Da min. - 563 мм;
r1.2 min. - 4 мм;
Размер сопряженных деталей (ra max.) - 3 мм;
Размер сопряженных деталей (da max) - 546 мм;
Граничная нагрузка по усталости (Pu) - 375 кн;
Размеры. мм - 620x460x118;

Исходные данные для расчета:

Рабочий коэффициент подачи k2 - 0.11;
Коэффициент отклонения k1 - 0.122;

Пропускная способность:

Предельная частота вращения - 1100 об/мин;
Номинальная частота вращения - 800 об/мин;
Статическая грузоподъемность (C0) - 5300 кн;
Динамическая грузоподъемность (C) - 2700 кн;

Классификация:

Нагрузка - радиальная;
Основной тип - роликовый радиальный;
Обозначение - c 3992 km;
Тела качения - ролики;

Габаритные и посадочные размеры:

Ширина (высота) (B) - 118 мм;
Внутренний диаметр (d) - 460 мм;
Наружный диаметр (D) - 620 мм;
Масса - 100 кг;
Высота. мм - 118;
Внешний диаметр - 460 мм;
Внутренний диаметр - 620 мм;

В таблице приведены основные размеры подшипника C 3992 KM, технические характеристики и номинальные значения.

Таблица модификаций подшипника C 3992 KM

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
C3992M	Цилиндрический роликоподшипник (или сам подшипник).	460	620	118	100
C 3992 MB	Цилиндрический роликоподшипник (или сам подшипник).	460	620	118	100
C 3992 KMB	Тороидальный подшипник CARB. Коническое внутреннее отверстие, конусность 1:12.	460	620	118	0

Модификации подшипника C 3992 KM - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
