Роликовый подшипник C 4917 K30V

Подшипник C 4917 K30V — это импортный тороидальный подшипник, однорядный, обозначение основновного исполнения 4917, размер 85*120*35 мм.

Стандарт: ISO
Бренд: SKF
Внутренний диаметр: 85 мм
Наружный диаметр: 120 мм
Ширина: 35 мм
Масса: 1.3 кг

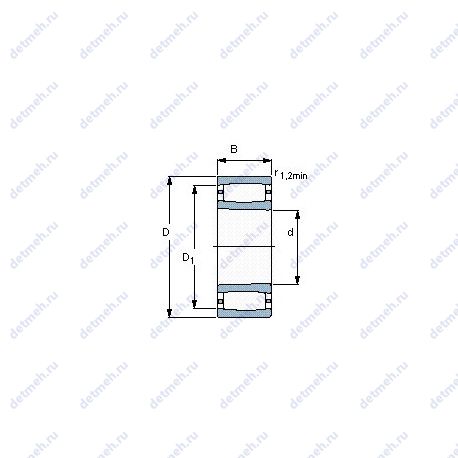

Подшипник C 4917 K30V чертеж — Чертеж подшипника C 4917 K30V

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Префикс C — Тороидальный подшипник CARB Суффикс K30 — Коническое внутреннее отверстие, конусность 1:30 Суффикс V — Бессепараторный подшипник

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации

Таблица размеров и характеристик подшипника C 4917 K30V

Производитель SKF

Подшипники SKF значительно улучшили все ключевые аспекты рабочих параметров. В новых подшипниках качения фирма объединила трибологию, применение материалов, оптимизацию конструкции и производственных процессов, а также другие запатентованные знания из полученного опыта.

Исходные данные для расчета:

Рабочий коэффициент подачи k2 - 0.1;
Коэффициент отклонения k1 - 0.115;

Прочие характеристики:

r1.2 min. - 1.1 мм;
Da max. - 114 мм;
d2 - 94.5 мм;
da min. - 91 мм;
s1 - 6 мм;
s2 - 1.7 мм;
Pu (N) Предел усталостной прочности - 40500;
Размеры. мм - 120x85x35;
Граничная нагрузка по усталости (Pu) - 27.4 кн;
Размер (D1) - 109 мм;
Размер сопряженных деталей (da max) - 94 мм;
Размер сопряженных деталей (ra max.) - 1 мм;

Пропускная способность:

Предельная частота вращения - 2000 об/мин;
Co (kN) Грузоподъемность статическая - 355;
C (kN) Грузоподъемность динамическая - 224;
Динамическая грузоподъемность (C) - 100 кн;
Статическая грузоподъемность (C0) - 288 кн;

Классификация:

Нагрузка - радиальная;
Тела качения - ролики;
Обозначение - c 4917 k30v;
Основной тип - роликовый радиальный;

Габаритные и посадочные размеры:

d (мм) Внутренний диаметр - 85;
D (мм) Наружный диаметр - 120;
m (кг) Масса - 1.3;
В (мм) Ширина - 35;
Наружный диаметр (D) - 120 мм;
Внутренний диаметр - 120 мм;
Внешний диаметр - 85 мм;
Высота. мм - 35;
Масса - 1.3 кг;
Внутренний диаметр (d) - 85 мм;
Ширина (высота) (B) - 35 мм;

В таблице приведены основные размеры подшипника C 4917 K30V, технические характеристики и номинальные значения.

Таблица модификаций подшипника C 4917 K30V

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
NA 4917	Игольчатый роликовый подшипник с размерами по ISO 15.	85	120	35	1.25
NA4917R	Игольчатый роликовый подшипник с размерами по ISO 15.	85	120	35	1.24
NA4917S	Игольчатый роликовый подшипник с размерами по ISO 15. Сварной стальной сепаратор.	85	120	35	1.18
C 4917 V	Тороидальный подшипник CARB. Бессепараторный подшипник.	85	120	35	1.3
RNA 4917	Однорядный игольчатый роликоподшипник с сепаратором.	85	120	35	657
NAU 4917	Тороидальный подшипник, однорядный.	85	120	35	1.15
NAG 4917	Полнокомплектный неразборной подшипник с большой номинальной нагрузкой..	85	120	35	1.19
RNA4917S	Однорядный игольчатый роликоподшипник с сепаратором. Сварной стальной сепаратор.	100	120	35	0.594
RNA4917R	Однорядный игольчатый роликоподшипник с сепаратором.	100	120	35	0.657
NA4917TT	Игольчатый роликовый подшипник с размерами по ISO 15. Механически обработанный сепаратор из текстолита.	85	120	36	1.25
NA 4917U	Игольчатый роликовый подшипник с размерами по ISO 15.	85	120	36	1.3
RNA4917TT	Однорядный игольчатый роликоподшипник с сепаратором. Механически обработанный сепаратор из текстолита.	100	120	35	0.68
NA4917-XL	Игольчатый роликовый подшипник с размерами по ISO 15. Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. Механически обработанный сепаратор из легкого сплава.	85	120	35	1.25
RNA 4917U	Однорядный игольчатый роликоподшипник с сепаратором.	100	120	35	0.695
NA 4917UU	Игольчатый роликовый подшипник с размерами по ISO 15.	85	120	36	1.3
RNA4917-XL	Однорядный игольчатый роликоподшипник с сепаратором. Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. Механически обработанный сепаратор из легкого сплава.	100	120	35	0.657
RNA 4917UU	Однорядный игольчатый роликоподшипник с сепаратором.	100	120	35	0.695
NAG 4917UU	Тороидальный подшипник, однорядный.	85	120	35	1.19
NAU 4917UU	Тороидальный подшипник, однорядный.	85	120	35	1.15
NA4917-2RS	Игольчатый роликовый подшипник с размерами по ISO 15. Контактные уплотнения типа RS с обеих сторон подшипника.	85	120	35	1.25

Модификации подшипника C 4917 K30V - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
