Роликовый подшипник RNA4917TT

Подшипник RNA4917TT — это импортный роликовый игольчатый подшипник, однорядный, обозначение основновного исполнения 4917, размер 100*120*35 мм.

Стандарт: ISO
Бренд: NSK
Внутренний диаметр: 100 мм
Наружный диаметр: 120 мм
Ширина: 35 мм
Масса: 0.68 кг

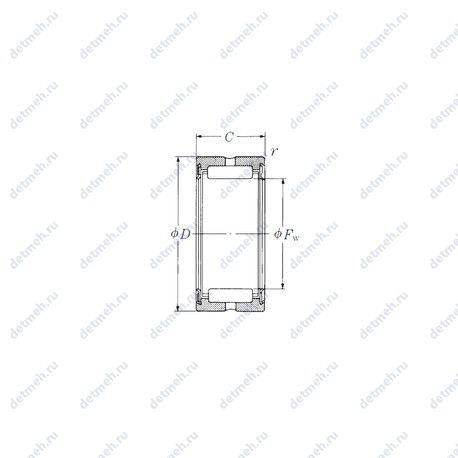

Подшипник RNA4917TT чертеж — Чертеж подшипника RNA4917TT

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Префикс RNA — Однорядный игольчатый роликоподшипник с сепаратором Суффикс T — Механически обработанный сепаратор из текстолита

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации

Таблица размеров и характеристик подшипника RNA4917TT

Производитель NSK

Компания NSK производит подшипники с 1916 года, являясь пионером в производстве шариковых подшипников в Японии. В настоящее время компания имеет большой опыт производства различных типов подшипников, широко используемых в автомобильной промышленности и машиностроении, а также компонентов мехатронных систем.

Прочие характеристики:

Диаметр отверстия комплекта шариков/роликов (Fw) - 100 мм;
Уплотнение - есть;
Количество дорожек качения - 1;
Размеры. мм - 100x120x35;

Габаритные и посадочные размеры:

Радиус наружней фаски - 1.1 мм;
Масса - 0.68 кг;
Ширина наружной обоймы (C) - 35 мм;
Высота. мм - 35;
Внешний диаметр - 120 мм;
Внутренний диаметр - 100 мм;

Пропускная способность:

Грузоподъемность статическая - 189 кн;
Частота вращения предельная при пластичной смазке - 1 900 об/мин;
Грузоподъемность динамическая - 94.5 кн;

Классификация:

Основной тип - роликовый игольчатый;
Обозначение - rna4917tt;
Форма роликов - игольчатые;
Тела качения - ролики;

В таблице приведены основные размеры подшипника RNA4917TT, технические характеристики и номинальные значения.

Таблица модификаций подшипника RNA4917TT

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
NA 4917	Игольчатый роликовый подшипник с размерами по ISO 15.	85	120	35	1.25
NA4917R	Игольчатый роликовый подшипник с размерами по ISO 15.	85	120	35	1.24
NA4917S	Игольчатый роликовый подшипник с размерами по ISO 15. Сварной стальной сепаратор.	85	120	35	1.18
RNA 4917	Однорядный игольчатый роликоподшипник с сепаратором.	85	120	35	657
C 4917 V	Тороидальный подшипник CARB. Бессепараторный подшипник.	85	120	35	1.3
NAU 4917	Роликовый игольчатый подшипник, однорядный.	85	120	35	1.15
NAG 4917	Полнокомплектный неразборной подшипник с большой номинальной нагрузкой..	85	120	35	1.19
RNA4917S	Однорядный игольчатый роликоподшипник с сепаратором. Сварной стальной сепаратор.	100	120	35	0.594
RNA4917R	Однорядный игольчатый роликоподшипник с сепаратором.	100	120	35	0.657
NA 4917U	Игольчатый роликовый подшипник с размерами по ISO 15.	85	120	36	1.3
NA4917TT	Игольчатый роликовый подшипник с размерами по ISO 15. Механически обработанный сепаратор из текстолита.	85	120	36	1.25
NA4917-XL	Игольчатый роликовый подшипник с размерами по ISO 15. Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. Механически обработанный сепаратор из легкого сплава.	85	120	35	1.25
RNA 4917U	Однорядный игольчатый роликоподшипник с сепаратором.	100	120	35	0.695
NA 4917UU	Игольчатый роликовый подшипник с размерами по ISO 15.	85	120	36	1.3
NA4917-2RS	Игольчатый роликовый подшипник с размерами по ISO 15. Контактные уплотнения типа RS с обеих сторон подшипника.	85	120	35	1.25
RNA4917-XL	Однорядный игольчатый роликоподшипник с сепаратором. Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. Механически обработанный сепаратор из легкого сплава.	100	120	35	0.657
NAG 4917UU	Роликовый игольчатый подшипник, однорядный.	85	120	35	1.19
NAU 4917UU	Роликовый игольчатый подшипник, однорядный.	85	120	35	1.15
RNA 4917UU	Однорядный игольчатый роликоподшипник с сепаратором.	100	120	35	0.695
C 4917 K30V	Тороидальный подшипник CARB. Коническое внутреннее отверстие, конусность 1:30. Бессепараторный подшипник.	85	120	35	1.3

Модификации подшипника RNA4917TT - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
