Роликовый подшипник C 3176 KMB

Подшипник C 3176 KMB — это импортный роликовый радиальный подшипник, обозначение основновного исполнения 3176, размер 380*620*194 мм.

Стандарт: ISO
Бренд: SKF
Внутренний диаметр: 380 мм
Наружный диаметр: 620 мм
Ширина: 194 мм
Масса: 236 кг

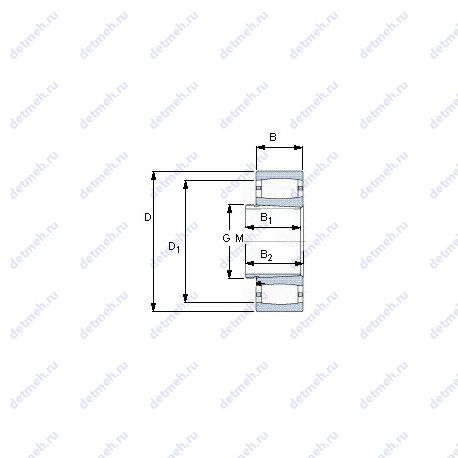

Подшипник C 3176 KMB чертеж — Чертеж подшипника C 3176 KMB

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Префикс C — Цилиндрический роликоподшипник (или сам подшипник) Суффикс K — Коническое внутреннее отверстие, конусность 1:12

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации
Взаимозаменяемость

Таблица размеров и характеристик подшипника C 3176 KMB

Производитель SKF

Подшипники SKF значительно улучшили все ключевые аспекты рабочих параметров. В новых подшипниках качения фирма объединила трибологию, применение материалов, оптимизацию конструкции и производственных процессов, а также другие запатентованные знания из полученного опыта.

Прочие характеристики:

s1 - 25.4 мм;
r1.2 min. - 5 мм;
Da min. - 526 мм;
Da max. - 600 мм;
Ca min. - 7.3 мм;
d2 - 446 мм;
da min. - 400 мм;
Pu (N) Предел усталостной прочности - 520000;
Размеры. мм - 620x380x194;
Граничная нагрузка по усталости (Pu) - 520 кн;
Размер (D1) - 551 мм;
Размер сопряженных деталей (da max) - 445 мм;
Размер сопряженных деталей (ra max.) - 4 мм;

Пропускная способность:

Номинальная частота вращения - 750 об/мин;
Предельная частота вращения - 1000 об/мин;
Co (kN) Грузоподъемность статическая - 7200;
C (kN) Грузоподъемность динамическая - 4400;
Динамическая грузоподъемность (C) - 4400 кн;
Статическая грузоподъемность (C0) - 7200 кн;

Классификация:

Нагрузка - радиальная;
Тела качения - ролики;
Обозначение - c 3176 kmb;
Основной тип - роликовый радиальный;

Исходные данные для расчета:

Рабочий коэффициент подачи k2 - 0.106;

Габаритные и посадочные размеры:

d (мм) Внутренний диаметр - 380;
D (мм) Наружный диаметр - 620;
В (мм) Ширина - 194;
Наружный диаметр (D) - 620 мм;
Внутренний диаметр - 620 мм;
Внешний диаметр - 380 мм;
Высота. мм - 194;
Масса - 236 кг;
Внутренний диаметр (d) - 380 мм;
Ширина (высота) (B) - 194 мм;

В таблице приведены основные размеры подшипника C 3176 KMB, технические характеристики и номинальные значения.

Таблица модификаций подшипника C 3176 KMB

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
NN3176	Двухрядный цилиндрический роликовый подшипник.	380	650	194	230
NN3176 K	Коническое внутреннее отверстие, конусность 1:12.	380	650	194	223
C 3176 MB	Цилиндрический роликоподшипник (или сам подшипник).	380	620	194	243
C 3176 KMB + OH 3176 HE	Цилиндрический роликоподшипник (или сам подшипник).	620	620	194	290
C 3176 KMB + AOH 3176 G	Цилиндрический роликоподшипник (или сам подшипник). Нормальный осевой зазор у однорядных радиально-упорных шарикового подшипников для универсальной парной установки (при О-или Х-образной схеме).	620	620	194	260

Модификации подшипника C 3176 KMB - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.

Таблица взаимозаменяемости

Номер	d,мм	D,мм	B,мм	Условие	Отличия	Различия
F-800480.ZL-K-C5	380	620	194		Проточка на внешнем кольце для смазки
