Роликовый подшипник NN3176 K

Подшипник NN3176 K — это импортный роликовый радиальный подшипник, двухрядный, обозначение основновного исполнения 3176, размер 380*650*194 мм.

Стандарт: ISO
Бренды: CX, ISO
Внутренний диаметр: 380 мм
Наружный диаметр: 650 мм
Ширина: 194 мм
Масса: 223 кг

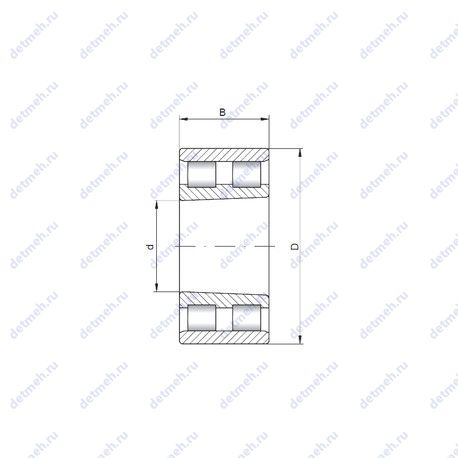

Подшипник NN3176 K чертеж — Чертеж подшипника NN3176 K

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Суффикс K — Коническое внутреннее отверстие, конусность 1:12

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации
Аналоги

Таблица размеров и характеристик подшипника NN3176 K

Производитель ISO

Подшипники, изготовленные по стандартам ISO (International Organization for Standardization), соответствуют международным требованиям к качеству, размерам, прочности и долговечности. Стандарты обеспечивают взаимозаменяемость подшипников разных производителей, надежность работы механизмов и удобство проектирования.

Классификация:

Основной тип - роликовый радиальный;
Нагрузка - радиальная;
Обозначение - nn3176 k;
Тела качения - ролики;

Габаритные и посадочные размеры:

Ширина наружной обоймы (C) - 194 мм.;
Ширина (высота) (B) - 194 мм.;
Масса - 223 кг;
Высота. мм - 194;
Внешний диаметр - 650. мм;
Внутренний диаметр - 380 мм;

Прочие характеристики:

Уплотнение - нет;
Количество дорожек качения - 2;
Размеры. мм - 380x650x194;

Производитель CX

CX подшипники являются торговой маркой компании Complex. Высокое качество продукции гарантируется 18-месячной стандартной гарантией, которая распространяется на все товары этой группы. Заводы выпускающие продукцию для CX, соответствуют стандарту качества ISO 9001:9002

Габаритные и посадочные размеры:

Высота. мм - 194;
Внутренний диаметр - 380 мм;
Внешний диаметр - 650 мм;
Ширина наружной обоймы (C) - 194 мм.;
Масса - 223 кг;
Ширина (высота) (B) - 194 мм.;

Классификация:

Тела качения - ролики;
Нагрузка - радиальная;
Обозначение - nn3176 k;
Основной тип - роликовый радиальный;

Прочие характеристики:

Размеры. мм - 380x650x194;
Количество дорожек качения - 2;
Уплотнение - нет;

Пропускная способность:

Грузоподъемность динамическая - 2900 кн;
Грузоподъемность статическая - 5690 кн;

В таблице приведены основные размеры подшипника NN3176 K, технические характеристики и номинальные значения.

Таблица модификаций подшипника NN3176 K

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
NN3176	Двухрядный цилиндрический роликовый подшипник.	380	650	194	230
C 3176 MB	Цилиндрический роликоподшипник (или сам подшипник).	380	620	194	243
C 3176 KMB	Цилиндрический роликоподшипник (или сам подшипник). Коническое внутреннее отверстие, конусность 1:12.	380	620	194	236
C 3176 KMB + OH 3176 HE	Цилиндрический роликоподшипник (или сам подшипник).	620	620	194	290
C 3176 KMB + AOH 3176 G	Цилиндрический роликоподшипник (или сам подшипник). Нормальный осевой зазор у однорядных радиально-упорных шарикового подшипников для универсальной парной установки (при О-или Х-образной схеме).	620	620	194	260

Модификации подшипника NN3176 K - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.

Аналоги подшипника NN3176 K

Бренд	Номер	d,мм	D,мм	B,мм	Стандарт
CX	NN3176 K	380	650	194	ISO
ISO	NN3176 K	380	650	194	ISO

Аналог подшипника NN3176 K — это идентичный подшипник по конструктивному исполнению, размерам и характеристикам, изготовленный разными производителями, является полностью взаимозаменяемым.
