Роликовый подшипник C 3236 K + H 2336

Подшипник C 3236 K + H 2336 — это импортный роликовый радиальный подшипник, обозначение основновного исполнения 3236, размер 320*320*112 мм.

Стандарт: ISO
Бренд: SKF
Внутренний диаметр: 320 мм
Наружный диаметр: 320 мм
Ширина: 112 мм
Масса: 47 кг

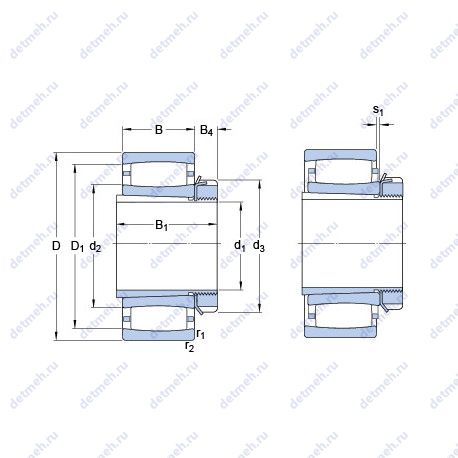

Подшипник C 3236 K + H 2336 чертеж — Чертеж подшипника C 3236 K + H 2336

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Префикс C — Цилиндрический роликоподшипник (или сам подшипник) Суффикс K — Коническое внутреннее отверстие, конусность 1:12

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации

Таблица размеров и характеристик подшипника C 3236 K + H 2336

Производитель SKF

Подшипники SKF значительно улучшили все ключевые аспекты рабочих параметров. В новых подшипниках качения фирма объединила трибологию, применение материалов, оптимизацию конструкции и производственных процессов, а также другие запатентованные знания из полученного опыта.

Прочие характеристики:

d2 - 228 мм;
Размер (d1) - 160 мм;
r1.2 min. - 4 мм;
Размер сопряженных деталей (db min) - 195 мм;
Da min. - 271 мм;
Da max. - 303 мм;
Ca min. - 3.2 мм;
B1 - 161 мм;
Ba min. - 22 мм;
d3 - 230 мм;
B4 - 30 мм;
s1 - 27.3 мм;
Размер сопряженных деталей (ra max.) - 3 мм;
Размер сопряженных деталей (da max) - 249 мм;
Размер (D1) - 289 мм;
Граничная нагрузка по усталости (Pu) - 193 кн;
Размеры. мм - 320x160x161;

Пропускная способность:

Номинальная частота вращения - 1500 об/мин;
Предельная частота вращения - 2000 об/мин;
Статическая грузоподъемность (C0) - 2200 кн;
Динамическая грузоподъемность (C) - 1530 кн;

Классификация:

Нагрузка - радиальная;
Основной тип - роликовый радиальный;
Обозначение - c 3236 k + h 2336;
Тела качения - ролики;

Исходные данные для расчета:

Коэффициент отклонения k1 - 0.107;
Рабочий коэффициент подачи k2 - 0.104;

Габаритные и посадочные размеры:

Ширина (высота) (B) - 112 мм;
Наружный диаметр (D) - 320 мм;
Масса - 47 кг;
Высота. мм - 161;
Внешний диаметр - 160 мм;
Внутренний диаметр - 320 мм;

В таблице приведены основные размеры подшипника C 3236 K + H 2336, технические характеристики и номинальные значения.

Таблица модификаций подшипника C 3236 K + H 2336

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
N3236	Однорядный цилиндрический роликовый подшипник. Внутреннее кольцо подшипника имеет два борта, наружное - без бортов.	180	320	112	38.4
NF3236	Роликовый радиальный подшипник.	180	320	112	41.5
NJ3236	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт.	180	320	112	39.41
NP3236	Роликовый радиальный подшипник.	180	320	112	43.2
NU3236	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.	180	320	112	38.4
C 3236	Тороидальный подшипник CARB.	180	320	112	38
NUP3236	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо.	180	320	112	40.43
C 3236 K	Тороидальный подшипник CARB. Коническое внутреннее отверстие, конусность 1:12.	180	320	112	36.5

Модификации подшипника C 3236 K + H 2336 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
