Роликовый подшипник C 3236 K
Подшипник C 3236 K — это импортный тороидальный подшипник, однорядный, обозначение основновного исполнения 3236, размер 180*320*112 мм.
Стандарт: ISO
Бренд: SKF
Внутренний диаметр: 180 мм
Наружный диаметр: 320 мм
Ширина: 112 мм
Масса: 36.5 кг
Стоимость подшипника отправляется по запросу
Узнать цену
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации и аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
Написать в Телеграм, WhatsApp +7 (977) 089-51-20
или отправьте заявку на почту: zakaz@detmeh.ru

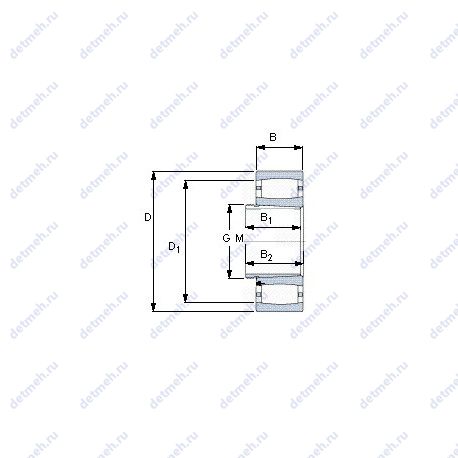

Таблица размеров и характеристик подшипника C 3236 K
Производитель SKF
Подшипники SKF значительно улучшили все ключевые аспекты рабочих параметров. В новых подшипниках качения фирма объединила трибологию, применение материалов, оптимизацию конструкции и производственных процессов, а также другие запатентованные знания из полученного опыта.
Габаритные и посадочные размеры:
- d (мм) Внутренний диаметр: 180
- D (мм) Наружный диаметр: 320
- m (кг) Масса: 36.2
- В (мм) Ширина: 112
- Внутренний диаметр (d): 180 мм
- Внутренний диаметр: 320 мм
- Внешний диаметр: 180 мм
- Высота. мм: 112
- Масса: 36.5 кг
- Наружный диаметр (D): 320 мм
- Ширина (высота) (B): 112 мм
Прочие характеристики:
- Da max.: 303 мм
- Ca min.: 3.2 мм
- d2: 228 мм
- da min.: 189 мм
- s1: 27.3 мм
- Da min.: 271 мм
- Pu (N) Предел усталостной прочности: 196000
- Размеры. мм: 320x180x112
- Граничная нагрузка по усталости (Pu): 193 кн
- Размер (D1): 289 мм
- Размер сопряженных деталей (da max): 249 мм
- Размер сопряженных деталей (ra max.): 3 мм
- r1.2 min.: 4 мм
Пропускная способность:
- Номинальная частота вращения: 1500 об/мин
- Предельная частота вращения: 2000 об/мин
- Co (kN) Грузоподъемность статическая: 2200
- C (kN) Грузоподъемность динамическая: 1530
- n oil (1/min) Ном. частота вращен. при жидк. смазке: 1400
- n grease (1/min) Ном. частота вращен. при пластич. смазке: 1000
- Динамическая грузоподъемность (C): 1530 кн
- Статическая грузоподъемность (C0): 2200 кн
Исходные данные для расчета:
- Коэффициент отклонения k1: 0.107
- Рабочий коэффициент подачи k2: 0.104
Классификация:
- Тела качения: ролики
- Обозначение: c 3236 k
- Основной тип: роликовый радиальный
- Нагрузка: радиальная
В таблице приведены основные размеры подшипника C 3236 K, технические характеристики и номинальные значения.
Таблица модификаций подшипника C 3236 K
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| N3236 | Однорядный цилиндрический роликовый подшипник. Внутреннее кольцо подшипника имеет два борта, наружное - без бортов. | 180 | 320 | 112 | 38.4 |
| NF3236 | Тороидальный подшипник, однорядный. | 180 | 320 | 112 | 41.5 |
| NJ3236 | Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт. | 180 | 320 | 112 | 39.41 |
| NP3236 | Тороидальный подшипник, однорядный. | 180 | 320 | 112 | 43.2 |
| NU3236 | Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет. | 180 | 320 | 112 | 38.4 |
| C 3236 | Тороидальный подшипник CARB. | 180 | 320 | 112 | 38 |
| NUP3236 | Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо. | 180 | 320 | 112 | 40.43 |
| C 3236 K + H 2336 | Цилиндрический роликоподшипник (или сам подшипник). Коническое внутреннее отверстие, конусность 1:12. | 320 | 320 | 112 | 47 |
Модификации подшипника C 3236 K - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
Таблица взаимозаменяемости
| Номер | d,мм | D,мм | B,мм | Условие | Отличия | Различия |
|---|---|---|---|---|---|---|
| 180RUB32APV | 180 | 320 | 112 |
