Роликовый подшипник NP 1064

Подшипник NP 1064 — это импортный роликовый радиальный подшипник, однорядный, обозначение основновного исполнения 1064, размер 320*440*74 мм.

Стандарт: ISO
Бренд: NACHI
Внутренний диаметр: 320 мм
Наружный диаметр: 440 мм
Ширина: 74 мм
Масса: 48.4 кг

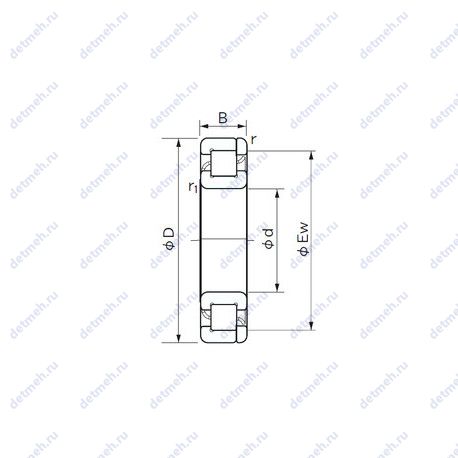

Подшипник NP 1064 чертеж — Чертеж подшипника NP 1064

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Префикс NP — Однорядный цилиндрический роликоподшипник, два фланца на внутреннем кольце, один фланец + один свободный фланец на внешнем.

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации

Таблица размеров и характеристик подшипника NP 1064

Производитель NACHI

С 1939 года NACHI разрабатывает подшипники качения самого высокого калибра. Каждый производственный этап выполняется и контролируется на собственных заводах NACHI, от сталелитейного завода и термической обработки до механической обработки компонентов и сборки подшипников. Сегодня NACHI поставляет широкий ассортимент шариковых, роликовых, сферических роликовых и прецизионных роликовых подшипников для применения в общем машиностроении, сельском хозяйстве, трансмиссии, жидкостях, аэрокосмической и автомобильной промышленности с высокими требованиями.

Габаритные и посадочные размеры:

Масса - 48.4 кг;
Наружный диаметр (Ew) - 440 мм.;
Радиус наружней фаски - 4 мм;
Ширина (высота) (B) - 74 мм.;
Внешний диаметр - 480 мм;
Внутренний диаметр - 320 мм;

Прочие характеристики:

Диаметр отверстия комплекта шариков/роликов (Fw) - 360 мм.;
Уплотнение - нет;
Количество дорожек качения - 1;
Размер (r1 min.) - 4 мм;

Пропускная способность:

Частота вращения предельная при жидкой смазке - 1400 об/мин;
Частота вращения предельная при пластичной смазке - 1300 об/мин;
Грузоподъемность статическая - 1410 кн;
Грузоподъемность динамическая - 870 кн;

Классификация:

Основной тип - роликовый радиальный;
Обозначение - np 1064;
Нагрузка - радиальная;
Тела качения - ролики;

В таблице приведены основные размеры подшипника NP 1064, технические характеристики и номинальные значения.

Таблица модификаций подшипника NP 1064

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
N1064	Однорядный цилиндрический роликовый подшипник. Внутреннее кольцо подшипника имеет два борта, наружное - без бортов.	320	480	74	45.3
Q1064	Роликовый радиальный подшипник, однорядный.	320	480	74	51
NJ1064	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт.	320	480	74	49.7
NU1064	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.	320	480	74	48.4
NF1064	Роликовый радиальный подшипник, однорядный.	320	480	74	46.1
NH1064	Роликовый радиальный подшипник, однорядный.	320	480	74	53.85
QJ1064	Шариковый подшипник с четырех-точечным контактом.	320	480	74	50
NUP1064	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо.	320	480	74	51
NU1064MA	Измененная или модифицированная внутренняя конструкция при неизменных основных размерах.	320	480	74	48.5
NU1064-M1	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.	320	480	74	46.9
NU1064-M6	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.	320	480	74	48.7
QJ 1064 MA	Шариковый подшипник с четырехточечным контактом. Измененная или модифицированная внутренняя конструкция при неизменных основных размерах.	320	480	74	50
NU 1064 MP	Однорядный цилиндрический роликовый подшипник, наружное кольцо имеет два борта, а внутреннее бортов не имеет. Механически обработанный сепаратор оконного типа из латуни.	320	480	74	48.5
NJ 1064 MA	Однорядный цилиндрический роликовый подшипник, наружное кольцо имеет два борта, наружное кольцо - один борт. Измененная или модифицированная внутренняя конструкция при неизменных основных размерах.	320	480	74	48
QJ 1064 N2MA	Шариковый подшипник с четырехточечным контактом. Измененная или модифицированная внутренняя конструкция при неизменных основных размерах. Канавка во внешнем кольце, но без стопорного кольца.	320	480	74	50
NU1064-M6E-MA6	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.	320	480	74	48.7
NU1064-M6+HJ1064	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет. Штампованный сепаратор из стального листа.	320	480	74	54.4
NU1064-MA6+HJ1064	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет. Штампованный сепаратор из стального листа.	320	480	74	54.4

Модификации подшипника NP 1064 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
