Роликовый подшипник NP 1021

Подшипник NP 1021 — это импортный роликовый радиальный подшипник, однорядный, обозначение основновного исполнения 1021, размер 105*160*26 мм.

Стандарт: ISO
Бренд: NACHI
Внутренний диаметр: 105 мм
Наружный диаметр: 160 мм
Ширина: 26 мм
Масса: 1.85 кг

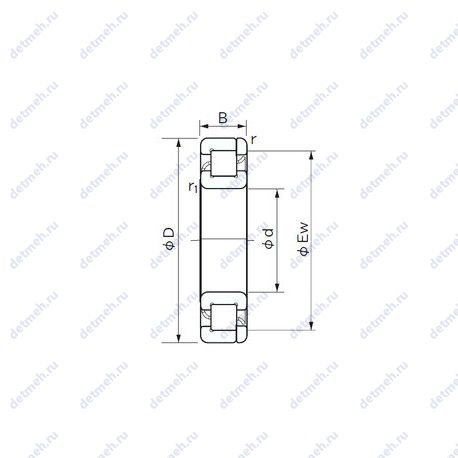

Подшипник NP 1021 чертеж — Чертеж подшипника NP 1021

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Префикс NP — Однорядный цилиндрический роликоподшипник, два фланца на внутреннем кольце, один фланец + один свободный фланец на внешнем.

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации

Таблица размеров и характеристик подшипника NP 1021

Производитель NACHI

С 1939 года NACHI разрабатывает подшипники качения самого высокого калибра. Каждый производственный этап выполняется и контролируется на собственных заводах NACHI, от сталелитейного завода и термической обработки до механической обработки компонентов и сборки подшипников. Сегодня NACHI поставляет широкий ассортимент шариковых, роликовых, сферических роликовых и прецизионных роликовых подшипников для применения в общем машиностроении, сельском хозяйстве, трансмиссии, жидкостях, аэрокосмической и автомобильной промышленности с высокими требованиями.

Габаритные и посадочные размеры:

Масса - 1.85 кг;
Наружный диаметр (Ew) - 145.5 мм.;
Радиус наружней фаски - 2 мм;
Ширина (высота) (B) - 26 мм;
Внешний диаметр - 145.5 мм;
Внутренний диаметр - 105 мм;

Прочие характеристики:

Диаметр отверстия комплекта шариков/роликов (Fw) - 119.5 мм.;
Уплотнение - нет;
Количество дорожек качения - 1;
Размер (r1 min.) - 1.1 мм;

Пропускная способность:

Частота вращения предельная при жидкой смазке - 4800 об/мин;
Частота вращения предельная при пластичной смазке - 4000 об/мин;
Грузоподъемность статическая - 136 кн;
Грузоподъемность динамическая - 101 кн;

Классификация:

Основной тип - роликовый радиальный;
Обозначение - np 1021;
Нагрузка - радиальная;
Тела качения - ролики;

В таблице приведены основные размеры подшипника NP 1021, технические характеристики и номинальные значения.

Таблица модификаций подшипника NP 1021

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
N1021	Однорядный цилиндрический роликовый подшипник. Внутреннее кольцо подшипника имеет два борта, наружное - без бортов.	105	160	26	1.82
Q1021	Роликовый радиальный подшипник, однорядный.	105	160	26	2
NJ1021	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт.	105	160	26	1.9
N1021K	Однорядный цилиндрический роликовый подшипник. Внутреннее кольцо подшипника имеет два борта, наружное - без бортов. Коническое внутреннее отверстие, конусность 1:12.	105	160	26	1.78
NF1021	Роликовый радиальный подшипник, однорядный.	105	160	26	1.83
NU 1021	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.	105	160	26	1.85
NUP1021	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо.	105	160	26	1.95
QJ 1021	Шариковый подшипник с четырех-точечным контактом.	105	160	26	2
N1021MR	Однорядный цилиндрический роликовый подшипник. Внутреннее кольцо подшипника имеет два борта, наружное - без бортов.	105	160	26	1.67
3NCN1021	Угол контакта 20 градусов. Канавка под стопорное кольцо на наружном кольце подшипника.	105	160	26	1.64
NU1021-M1	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.	105	160	26	1.84
3NCN1021K	Коническое внутреннее отверстие, конусность 1:12.	105	160	26	1.6
NU 1021 M	Однорядный цилиндрический роликоподшипник. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет..	105	160	26	1.88
N1021MRKR	Однорядный цилиндрический роликовый подшипник. Внутреннее кольцо подшипника имеет два борта, наружное - без бортов. Коническое внутреннее отверстие, конусность 1:12.	105	160	26	1.67
NU 1021 ML	Однорядный цилиндрический роликовый подшипник, наружное кольцо имеет два борта, а внутреннее бортов не имеет. Механически обработанный сепаратор из легкого сплава.	105	160	26	1.88
NU1021-E-M6	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.	105	160	26	1.9
NU1021-E-MPA	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет. Механически обработанный сепаратор оконного типа из латуни.	105	160	26	1.9
QJ 1021 N2MA	Шариковый подшипник с четырехточечным контактом. Измененная или модифицированная внутренняя конструкция при неизменных основных размерах. Канавка во внешнем кольце, но без стопорного кольца.	105	160	26	2
N1021-K-M1-SP	Однорядный цилиндрический роликовый подшипник. Внутреннее кольцо подшипника имеет два борта, наружное - без бортов. Коническое внутреннее отверстие, конусность 1:12. Точность размеров примерно соответствует классу точности Р5, биения — классу точности Р4.	105	160	26	1.82
N 1021 KTN9/SP	Однорядный цилиндрический роликовый подшипник, внутреннее кольцо имеет два борта, наружное - без бортов. Коническое внутреннее отверстие, конусность 1:12. Литой сепаратор из стекло-наполненного полиамида. Точность размеров примерно соответствует классу точности Р5, биения — классу точности Р4.	105	160	26	1.65
N 1021 KTNHA/SP	Однорядный цилиндрический роликовый подшипник, внутреннее кольцо имеет два борта, наружное - без бортов. Коническое внутреннее отверстие, конусность 1:12. Литой сепаратор из пластмассы. Точность размеров примерно соответствует классу точности Р5, биения — классу точности Р4. Измененная или модифицированная внутренняя конструкция при неизменных основных размерах.	105	160	26	1.64
N 1021 KTN9/HC5SP	Однорядный цилиндрический роликовый подшипник, внутреннее кольцо имеет два борта, наружное - без бортов. Коническое внутреннее отверстие, конусность 1:12. Литой сепаратор из стекло-наполненного полиамида. Точность размеров примерно соответствует классу точности Р5, биения — классу точности Р4.	105	160	26	1.44
N 1021 KTNHA/HC5SP	Однорядный цилиндрический роликовый подшипник, внутреннее кольцо имеет два борта, наружное - без бортов. Коническое внутреннее отверстие, конусность 1:12. Литой сепаратор из пластмассы. Точность размеров примерно соответствует классу точности Р5, биения — классу точности Р4. Измененная или модифицированная внутренняя конструкция при неизменных основных размерах.	105	160	26	1.44

Модификации подшипника NP 1021 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
