Роликовый подшипник NF1015
Подшипник NF1015 — это импортный роликовый радиальный подшипник, однорядный, обозначение основновного исполнения 1015, размер 75*105*20 мм.
Стоимость подшипника отправляется по запросу
Узнать цену
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru
Содержание страницы

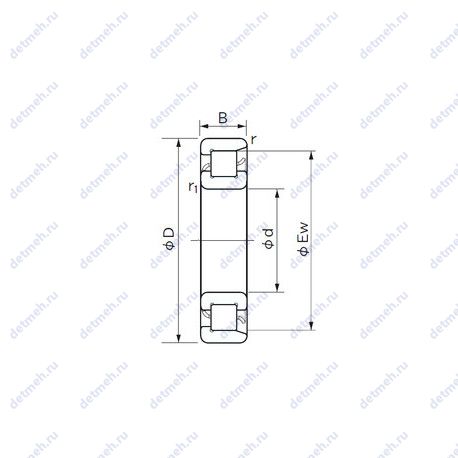

Таблица размеров и характеристик подшипника NF1015
Производитель NACHI
С 1939 года NACHI разрабатывает подшипники качения самого высокого калибра. Каждый производственный этап выполняется и контролируется на собственных заводах NACHI, от сталелитейного завода и термической обработки до механической обработки компонентов и сборки подшипников. Сегодня NACHI поставляет широкий ассортимент шариковых, роликовых, сферических роликовых и прецизионных роликовых подшипников для применения в общем машиностроении, сельском хозяйстве, трансмиссии, жидкостях, аэрокосмической и автомобильной промышленности с высокими требованиями.
Пропускная способность:
- Грузоподъемность статическая - 71 кн;
- Грузоподъемность динамическая - 57.5 кн;
- Частота вращения предельная при пластичной смазке - 5600 об/мин;
- Частота вращения предельная при жидкой смазке - 6700 об/мин;
Классификация:
- Обозначение - nf 1015;
- Нагрузка - радиальная;
- Тела качения - ролики;
- Основной тип - роликовый радиальный;
Габаритные и посадочные размеры:
- Внутренний диаметр - 75 мм;
- Внешний диаметр - 115 мм;
- Ширина (высота) (B) - 20 мм;
- Масса - 0.735 кг;
- Радиус наружней фаски - 1.1 мм.;
- Наружный диаметр (Ew) - 105 мм.;
Прочие характеристики:
- Размер (r1 min.) - 1 мм;
- Количество дорожек качения - 1;
- Уплотнение - нет;
- Диаметр отверстия комплекта шариков/роликов (Fw) - 85 мм.;
Производитель NSK
Компания NSK производит подшипники с 1916 года, являясь пионером в производстве шариковых подшипников в Японии. В настоящее время компания имеет большой опыт производства различных типов подшипников, широко используемых в автомобильной промышленности и машиностроении, а также компонентов мехатронных систем.
Прочие характеристики:
- Размер сопряженных деталей (Db max) - 110;
- Размер (r1 min.) - 1 мм;
- Размер сопряженных деталей (Db min.) - 106;
- Размер сопряженных деталей (rb max.) - 1;
- Размеры. мм - 75x105x20;
- Размер сопряженных деталей (da min.) - 81.5;
- Количество дорожек качения - 1;
- Уплотнение - нет;
- Размер сопряженных деталей (ra max.) - 1;
Классификация:
- Нагрузка - радиальная;
- Основной тип - роликовый радиальный;
- Тела качения - ролики;
- Обозначение - nf1015;
Пропускная способность:
- Грузоподъемность динамическая - 60 кн;
- Частота вращения предельная при жидкой смазке - 6 700 об/мин;
- Частота вращения предельная при пластичной смазке - 5 600 об/мин;
- Грузоподъемность статическая - 74.5 кн;
Габаритные и посадочные размеры:
- Внутренний диаметр - 75 мм;
- Внешний диаметр - 105 мм;
- Высота. мм - 20;
- Ширина наружной обоймы (C) - 20 мм;
- Масса - 0.731 кг;
- Ширина (высота) (B) - 20 мм;
- Наружный диаметр (Ew) - 105 мм.;
- Радиус наружней фаски - 1.1 мм;
В таблице приведены основные размеры подшипника NF1015, технические характеристики и номинальные значения.
Таблица модификаций подшипника NF1015
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| Q1015 | Роликовый радиальный подшипник, однорядный. | 75 | 115 | 20 | 0.81 |
| N1015 | Однорядный цилиндрический роликовый подшипник. Внутреннее кольцо подшипника имеет два борта, наружное - без бортов. | 75 | 115 | 20 | 0.731 |
| NJ1015 | Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт. | 75 | 115 | 20 | 0.75 |
| N1015K | Однорядный цилиндрический роликовый подшипник. Внутреннее кольцо подшипника имеет два борта, наружное - без бортов. Коническое внутреннее отверстие, конусность 1:12. | 75 | 115 | 20 | 0.696 |
| QJ1015 | Шариковый подшипник с четырех-точечным контактом. | 75 | 115 | 20 | 0.81 |
| NUP1015 | Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо. | 75 | 115 | 20 | 0.77 |
| NU 1015 | Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет. | 75 | 115 | 20 | 0.735 |
| NP 1015 | Однорядный цилиндрический роликоподшипник, два фланца на внутреннем кольце, один фланец + один свободный фланец на внешнем.. | 75 | 115 | 20 | 0.735 |
| N1015MR | Однорядный цилиндрический роликовый подшипник. Внутреннее кольцо подшипника имеет два борта, наружное - без бортов. | 75 | 105 | 20 | 0.935 |
| 3NCN1015 | Угол контакта 20 градусов. Канавка под стопорное кольцо на наружном кольце подшипника. | 75 | 115 | 20 | 0.635 |
| NU1015-M1 | Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет. | 75 | 115 | 20 | 0.737 |
| NU 1015 M | Однорядный цилиндрический роликоподшипник. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.. | 75 | 115 | 20 | 760 |
| 3NCN1015K | Коническое внутреннее отверстие, конусность 1:12. | 75 | 115 | 20 | 0.62 |
| N1015RXTP | Однорядный цилиндрический роликовый подшипник. Внутреннее кольцо подшипника имеет два борта, наружное - без бортов. Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. Механически обработанный сепаратор из текстолита. | 75 | 105 | 20 | 0.672 |
| N1015MRKR | Однорядный цилиндрический роликовый подшипник. Внутреннее кольцо подшипника имеет два борта, наружное - без бортов. Коническое внутреннее отверстие, конусность 1:12. | 75 | 105 | 20 | 0.935 |
| N1015RSTP | Однорядный цилиндрический роликовый подшипник. Внутреннее кольцо подшипника имеет два борта, наружное - без бортов. Контактное уплотнение из полиуретана или резины с одной стороны подшипника. Механически обработанный сепаратор из текстолита. | 75 | 105 | 20 | 0.672 |
| NU 1015 ML | Однорядный цилиндрический роликовый подшипник, наружное кольцо имеет два борта, а внутреннее бортов не имеет. Механически обработанный сепаратор из легкого сплава. | 75 | 115 | 20 | 0.75 |
| N1015RSZTP | Однорядный цилиндрический роликовый подшипник. Внутреннее кольцо подшипника имеет два борта, наружное - без бортов. Контактное уплотнение из полиуретана или резины с одной стороны подшипника. Защитная металлическая шайба (бесконтактное уплотнение) с одной стороны подшипника. Механически обработанный сепаратор из текстолита. | 75 | 105 | 20 | 0.623 |
| N1015RXHTP | Однорядный цилиндрический роликовый подшипник. Внутреннее кольцо подшипника имеет два борта, наружное - без бортов. Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. Механически обработанный сепаратор из текстолита. | 75 | 105 | 20 | 0.585 |
| N1015RXZTP | Однорядный цилиндрический роликовый подшипник. Внутреннее кольцо подшипника имеет два борта, наружное - без бортов. Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. Защитная металлическая шайба (бесконтактное уплотнение) с одной стороны подшипника. Механически обработанный сепаратор из текстолита. | 75 | 105 | 20 | 0.536 |
| N1015RXTPKR | Однорядный цилиндрический роликовый подшипник. Внутреннее кольцо подшипника имеет два борта, наружное - без бортов. Коническое внутреннее отверстие, конусность 1:12. Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. Механически обработанный сепаратор из текстолита. | 75 | 105 | 20 | 0.672 |
| N1015RSTPKR | Однорядный цилиндрический роликовый подшипник. Внутреннее кольцо подшипника имеет два борта, наружное - без бортов. Коническое внутреннее отверстие, конусность 1:12. Контактное уплотнение из полиуретана или резины с одной стороны подшипника. Механически обработанный сепаратор из текстолита. | 75 | 105 | 20 | 0.672 |
| N1015RXHZTP | Однорядный цилиндрический роликовый подшипник. Внутреннее кольцо подшипника имеет два борта, наружное - без бортов. Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. Защитная металлическая шайба (бесконтактное уплотнение) с одной стороны подшипника. Механически обработанный сепаратор из текстолита. | 75 | 105 | 20 | 0.565 |
| NU1015-E-M6 | Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет. | 75 | 115 | 20 | 0.75 |
| N1015RXHTPKR | Однорядный цилиндрический роликовый подшипник. Внутреннее кольцо подшипника имеет два борта, наружное - без бортов. Коническое внутреннее отверстие, конусность 1:12. Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. Механически обработанный сепаратор из текстолита. | 75 | 105 | 20 | 0.585 |
| N1015RXZTPKR | Однорядный цилиндрический роликовый подшипник. Внутреннее кольцо подшипника имеет два борта, наружное - без бортов. Коническое внутреннее отверстие, конусность 1:12. Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. Защитная металлическая шайба (бесконтактное уплотнение) с одной стороны подшипника. Механически обработанный сепаратор из текстолита. | 75 | 105 | 20 | 0.536 |
| N1015RSZTPKR | Однорядный цилиндрический роликовый подшипник. Внутреннее кольцо подшипника имеет два борта, наружное - без бортов. Коническое внутреннее отверстие, конусность 1:12. Контактное уплотнение из полиуретана или резины с одной стороны подшипника. Защитная металлическая шайба (бесконтактное уплотнение) с одной стороны подшипника. Механически обработанный сепаратор из текстолита. | 75 | 105 | 20 | 0.623 |
| NU1015-E-MPA | Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет. Механически обработанный сепаратор оконного типа из латуни. | 75 | 115 | 20 | 0.75 |
| N1015-K-M1-SP | Однорядный цилиндрический роликовый подшипник. Внутреннее кольцо подшипника имеет два борта, наружное - без бортов. Коническое внутреннее отверстие, конусность 1:12. Точность размеров примерно соответствует классу точности Р5, биения — классу точности Р4. | 75 | 115 | 20 | 0.814 |
| 3NC NU1015 FY | Механически обработанный сепаратор из стали или специального чугуна. Штампованный сепаратор из листовой латуни. Керамический подшипник.. | 75 | 115 | 20 | 0 |
| NU1015M/HC5C3 | Однорядный цилиндрический роликовый подшипник, наружное кольцо имеет два борта, а внутреннее бортов не имеет. | 75 | 115 | 20 | 0.61 |
| N 1015 KTN/SP | Однорядный цилиндрический роликовый подшипник, внутреннее кольцо имеет два борта, наружное - без бортов. Коническое внутреннее отверстие, конусность 1:12. Литой сепаратор из пластмассы. Точность размеров примерно соответствует классу точности Р5, биения — классу точности Р4. | 75 | 115 | 20 | 0.65 |
| NU1015/73.333 | Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет. | 73.333 | 115 | 20 | 0 |
| N1015RXHZTPKR | Однорядный цилиндрический роликовый подшипник. Внутреннее кольцо подшипника имеет два борта, наружное - без бортов. Коническое внутреннее отверстие, конусность 1:12. Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. Защитная металлическая шайба (бесконтактное уплотнение) с одной стороны подшипника. Механически обработанный сепаратор из текстолита. | 75 | 105 | 20 | 0.565 |
| N 1015 KPHA/SP | Однорядный цилиндрический роликовый подшипник, внутреннее кольцо имеет два борта, наружное - без бортов. Коническое внутреннее отверстие, конусность 1:12. Точность размеров примерно соответствует классу точности Р5, биения — классу точности Р4. Измененная или модифицированная внутренняя конструкция при неизменных основных размерах. | 75 | 115 | 20 | 0.64 |
| N 1015 KTNHA/SP | Однорядный цилиндрический роликовый подшипник, внутреннее кольцо имеет два борта, наружное - без бортов. Коническое внутреннее отверстие, конусность 1:12. Литой сепаратор из пластмассы. Точность размеров примерно соответствует классу точности Р5, биения — классу точности Р4. Измененная или модифицированная внутренняя конструкция при неизменных основных размерах. | 75 | 115 | 20 | 0.65 |
| N 1015 KTN/HC5SP | Однорядный цилиндрический роликовый подшипник, внутреннее кольцо имеет два борта, наружное - без бортов. Коническое внутреннее отверстие, конусность 1:12. Литой сепаратор из пластмассы. Точность размеров примерно соответствует классу точности Р5, биения — классу точности Р4. | 75 | 115 | 20 | 0.57 |
| N 1015 KPHA/HC5SP | Однорядный цилиндрический роликовый подшипник, внутреннее кольцо имеет два борта, наружное - без бортов. Коническое внутреннее отверстие, конусность 1:12. Точность размеров примерно соответствует классу точности Р5, биения — классу точности Р4. Измененная или модифицированная внутренняя конструкция при неизменных основных размерах. | 75 | 115 | 20 | 0.53 |
| N 1015 KTNHA/HC5SP | Однорядный цилиндрический роликовый подшипник, внутреннее кольцо имеет два борта, наружное - без бортов. Коническое внутреннее отверстие, конусность 1:12. Литой сепаратор из пластмассы. Точность размеров примерно соответствует классу точности Р5, биения — классу точности Р4. Измененная или модифицированная внутренняя конструкция при неизменных основных размерах. | 75 | 115 | 20 | 0.57 |
| NU 1015 M/C3VL0241 | Однорядный цилиндрический роликовый подшипник, наружное кольцо имеет два борта, а внутреннее бортов не имеет. Покрытия. | 75 | 115 | 20 | 0.75 |
Модификации подшипника NF1015 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
Аналоги подшипника NF1015
| Бренд | Номер | d,мм | D,мм | B,мм | Стандарт |
|---|---|---|---|---|---|
| NSK | NF1015 | 75 | 105 | 20 | ISO |
| NACHI | NF1015 | 75 | 105 | 20 | ISO |
Аналог подшипника NF1015 — это идентичный подшипник по конструктивному исполнению, размерам и характеристикам, изготовленный разными производителями, является полностью взаимозаменяемым.
