Роликовый подшипник NN 3018 KTN9/SP
Подшипник NN 3018 KTN9/SP — это импортный роликовый радиальный подшипник, двухрядный, обозначение основновного исполнения 3018, размер 90*140*37 мм.
Стоимость подшипника отправляется по запросу
Узнать цену
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации и аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
Написать в Телеграм, WhatsApp +7 (977) 089-51-20
или отправьте заявку на почту: zakaz@detmeh.ru

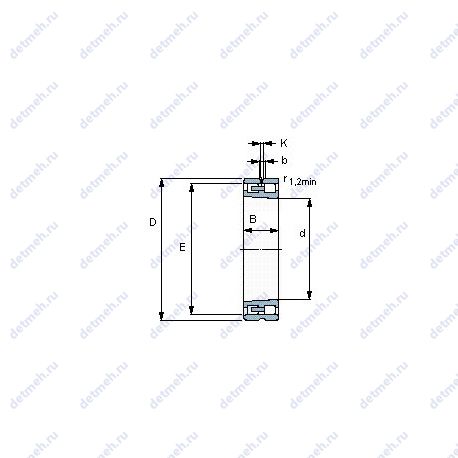

Таблица размеров и характеристик подшипника NN 3018 KTN9/SP
Производитель SKF+
Подшипники SKF значительно улучшили все ключевые аспекты рабочих параметров. В новых подшипниках качения фирма объединила трибологию, применение материалов, оптимизацию конструкции и производственных процессов, а также другие запатентованные знания из полученного опыта.
Прочие характеристики:
- Размер (b): – мм.
- Размер (d1): 109.4 мм.
- Размер (r3 min.): 1 мм.
- Размер (r4 min.): 1 мм.
- Размер сопряженных деталей (Da min): 129
- Размер сопряженных деталей (da min.): 98
- Размер (dh): 125.4 мм.
- Размер (K): – мм.
- Pu (N) Предел усталостной прочности: 26000
- ДС grease об/мин Достижимые скорости. смазывание пластичн: 6000
- ДС oil об/мин Достижимые скорости. точечное смазывание: 6700
- Размеры. мм: 90x140x37
- Грузоподъемность динамическая: 138 кн
- Граничная нагрузка по усталости (Pu): 26
- Количество дорожек качения: 2
- Уплотнение: нет
- Размер (r1 min.): 1.5 мм
- Размер (r2 min.): 1.5 мм
- Размер сопряженных деталей (Da max.): 132
- Размер сопряженных деталей (ra max.): 1.5
- Расстояние от торца тугого кольца до центра радиуса сферы (S): 2
- Размер (E): 127 мм.
Классификация:
- Нагрузка: радиальная
- Тела качения: ролики
- Обозначение: nn 3018 ktn9/sp
- Основной тип: роликовый радиальный
Пропускная способность:
- Частота вращения предельная при пластичной смазке: 6 300 об/мин
- Частота вращения предельная при жидкой смазке: 7 000 об/мин
- Co (kN) Грузоподъемность статическая: 216
- C (kN) Грузоподъемность динамическая: 138
- Грузоподъемность статическая: 216 кн
Габаритные и посадочные размеры:
- d (мм) Внутренний диаметр: 90
- D (мм) Наружный диаметр: 140
- m (кг) Масса: 2
- В (мм) Ширина: 37
- Ширина (высота) (B): 37 мм.
- Внутренний диаметр: 90 мм
- Внешний диаметр: 140 мм
- Высота. мм: 37
- Ширина наружной обоймы (C): 37 мм.
- Масса: 1.95 кг
Производитель ISB+
ISB организован в соответствии с четкими процедурами и управляется системами технического мониторинга и специализированным персоналом. Вся продукция ISB поставляется с технологически продвинутых производственных площадок с системой качества, сертифицированной по ISO 9001, IATF 16949:2016.
Габаритные и посадочные размеры:
- Высота. мм: 37
- Ширина (высота) (B): 37 мм
- Ширина наружной обоймы (C): 37 мм
- Масса: 2.00 кг
- Внешний диаметр: 140 мм
- Внутренний диаметр: 90 мм
Пропускная способность:
- Грузоподъемность динамическая: 135.24 кн
- Грузоподъемность статическая: 211.68 кн
- Частота вращения предельная при пластичной смазке: 5820 об/мин
- Частота вращения предельная при жидкой смазке: 6499 об/мин
Прочие характеристики:
- Количество дорожек качения: 2
- Уплотнение: нет
- Размеры. мм: 90x140x37
Классификация:
- Основной тип: роликовый радиальный
- Тела качения: ролики
- Нагрузка: радиальная
- Обозначение: nn 3018 ktn9/sp
В таблице приведены основные размеры подшипника NN 3018 KTN9/SP, технические характеристики и номинальные значения.
Таблица модификаций подшипника NN 3018 KTN9/SP
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| NN3018 | Двухрядный цилиндрический роликовый подшипник. | 90 | 140 | 37 | 2.07 |
| NN3018K | Коническое внутреннее отверстие, конусность 1:12. | 90 | 140 | 37 | 2.01 |
| NN3018TB | Двухрядный цилиндрический роликовый подшипник. Механически обработанный сепаратор из текстолита. | 90 | 127 | 37 | 1.93 |
| NN3018MB | Двухрядный цилиндрический роликовый подшипник. | 90 | 127 | 37 | 2.09 |
| SL18 3018 | Специальный шариковый подшипник. | 90 | 140 | 37 | 1.97 |
| NCF3018-V | Бессепараторный подшипник. | 90 | 140 | 37 | 1.97 |
| NN3018ZTB | Двухрядный цилиндрический роликовый подшипник. Защитная металлическая шайба (бесконтактное уплотнение) с одной стороны подшипника. Механически обработанный сепаратор из текстолита. | 90 | 127 | 37 | 1.719 |
| NN3018/W33 | Двухрядный цилиндрический роликовый подшипник. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 90 | 140 | 37 | 2 |
| NN3018MBKR | Двухрядный цилиндрический роликовый подшипник. Коническое внутреннее отверстие, конусность 1:12. | 90 | 127 | 37 | 2.09 |
| NN3018TBKR | Двухрядный цилиндрический роликовый подшипник. Коническое внутреннее отверстие, конусность 1:12. Механически обработанный сепаратор из текстолита. | 90 | 127 | 37 | 1.93 |
| NN3018K/W33 | Двухрядный цилиндрический роликовый подшипник. Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 90 | 140 | 37 | 2 |
| NN3018ZTBKR | Двухрядный цилиндрический роликовый подшипник. Коническое внутреннее отверстие, конусность 1:12. Защитная металлическая шайба (бесконтактное уплотнение) с одной стороны подшипника. Механически обработанный сепаратор из текстолита. | 90 | 127 | 37 | 1.719 |
| NCF 3018 CV | Однорядный без сепараторный цилиндрический роликовый подшипник, два борта на внутреннем кольце и один борт на наружном. Бессепараторный подшипник. | 90 | 140 | 37 | 1.95 |
| NN3018C1NAP4 | Двухрядный цилиндрический роликовый подшипник. Канавка под стопорное кольцо на наружном кольце подшипника. | 90 | 140 | 37 | 2.07 |
| NN3018KC1NAP4 | Двухрядный цилиндрический роликовый подшипник. Коническое внутреннее отверстие, конусность 1:12. Канавка под стопорное кольцо на наружном кольце подшипника. | 90 | 140 | 37 | 2.01 |
| NN 3018 TN9/SP | Литой сепаратор из стекло-наполненного полиамида. Точность размеров примерно соответствует классу точности Р5, биения — классу точности Р4. Двухрядный цилиндрический роликоподшипник.. | 90 | 140 | 37 | 1.95 |
| NN3018-AS-K-M-SP | Коническое внутреннее отверстие, конусность 1:12. Точность размеров примерно соответствует классу точности Р5, биения — классу точности Р4. Игольчатый роликоподшипник с отверстиями для подачи смазки на наружном кольце. Цифра, идущая после букв AS указывает на количество отверстий. | 90 | 140 | 37 | 2.05 |
Модификации подшипника NN 3018 KTN9/SP - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
Аналоги подшипника NN 3018 KTN9/SP
| Бренд | Номер | d,мм | D,мм | B,мм | Стандарт |
|---|---|---|---|---|---|
| SKF | NN 3018 KTN9/SP | 90 | 140 | 37 | ISO |
| ISB | NN 3018 KTN9/SP | 90 | 140 | 37 | ISO |
Аналог подшипника NN 3018 KTN9/SP — это идентичный подшипник по конструктивному исполнению, размерам и характеристикам, изготовленный разными производителями, является полностью взаимозаменяемым.
