Роликовый подшипник NN 3019 TN9/SP

Подшипник NN 3019 TN9/SP — это импортный роликовый радиальный подшипник, двухрядный, обозначение основновного исполнения 3019, размер 95*145*37 мм.

Стандарт: ISO
Бренды: ISB, SKF
Внутренний диаметр: 95 мм
Наружный диаметр: 145 мм
Ширина: 37 мм
Масса: 2.05 кг

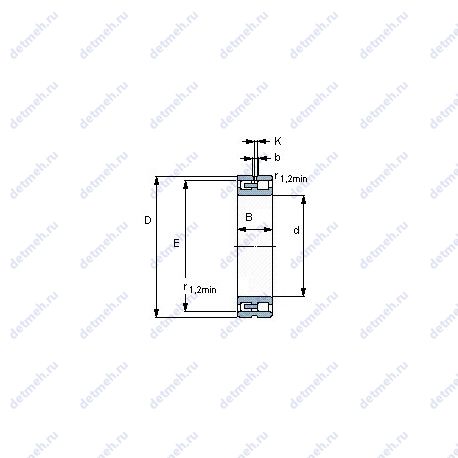

Подшипник NN 3019 TN9/SP чертеж — Чертеж подшипника NN 3019 TN9/SP

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Префикс NN — Двухрядный цилиндрический роликоподшипник. Суффикс TN9 — Литой сепаратор из стекло-наполненного полиамида Суффикс SP — Точность размеров примерно соответствует классу точности Р5, биения — классу точности Р4

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации
Аналоги

Таблица размеров и характеристик подшипника NN 3019 TN9/SP

Производитель SKF

Подшипники SKF значительно улучшили все ключевые аспекты рабочих параметров. В новых подшипниках качения фирма объединила трибологию, применение материалов, оптимизацию конструкции и производственных процессов, а также другие запатентованные знания из полученного опыта.

Прочие характеристики:

Размер (b) - – мм.;
Размер (d1) - 114.4 мм.;
Размер (r3 min.) - 1 мм.;
Размер (r4 min.) - 1 мм.;
Размер сопряженных деталей (Da min) - 134;
Размер сопряженных деталей (da min.) - 103;
Размер (dh) - 130.3 мм.;
Размер (K) - – мм.;
Pu (N) Предел усталостной прочности - 27500;
ДС grease об/мин Достижимые скорости. смазывание пластичн - 5600;
ДС oil об/мин Достижимые скорости. точечное смазывание - 6300;
Размеры. мм - 95x145x37;
Грузоподъемность динамическая - 142 кн;
Граничная нагрузка по усталости (Pu) - 27.5;
Количество дорожек качения - 2;
Уплотнение - нет;
Размер (r1 min.) - 1.5 мм;
Размер (r2 min.) - 1.5 мм;
Размер сопряженных деталей (Da max.) - 137;
Размер сопряженных деталей (ra max.) - 1.5;
Расстояние от торца тугого кольца до центра радиуса сферы (S) - 2;
Размер (E) - 132 мм.;

Классификация:

Нагрузка - радиальная;
Тела качения - ролики;
Обозначение - nn 3019 tn9/sp;
Основной тип - роликовый радиальный;

Пропускная способность:

Частота вращения предельная при пластичной смазке - 6 000 об/мин;
Частота вращения предельная при жидкой смазке - 6 700 об/мин;
Co (kN) Грузоподъемность статическая - 232;
C (kN) Грузоподъемность динамическая - 142;
Грузоподъемность статическая - 232 кн;

Габаритные и посадочные размеры:

d (мм) Внутренний диаметр - 95;
D (мм) Наружный диаметр - 145;
m (кг) Масса - 2.1;
В (мм) Ширина - 37;
Ширина (высота) (B) - 37 мм.;
Внутренний диаметр - 95 мм;
Внешний диаметр - 145 мм;
Высота. мм - 37;
Ширина наружной обоймы (C) - 37 мм.;
Масса - 2.05 кг;

Производитель ISB

ISB организован в соответствии с четкими процедурами и управляется системами технического мониторинга и специализированным персоналом. Вся продукция ISB поставляется с технологически продвинутых производственных площадок с системой качества, сертифицированной по ISO 9001, IATF 16949:2016.

Габаритные и посадочные размеры:

Высота. мм - 37;
Ширина (высота) (B) - 37 мм;
Ширина наружной обоймы (C) - 37 мм;
Масса - 2.10 кг;
Внешний диаметр - 145 мм;
Внутренний диаметр - 95 мм;

Пропускная способность:

Грузоподъемность динамическая - 139.16 кн;
Грузоподъемность статическая - 227.36 кн;
Частота вращения предельная при пластичной смазке - 5432 об/мин;
Частота вращения предельная при жидкой смазке - 6111 об/мин;

Прочие характеристики:

Количество дорожек качения - 2;
Уплотнение - нет;
Размеры. мм - 95x145x37;

Классификация:

Основной тип - роликовый радиальный;
Тела качения - ролики;
Нагрузка - радиальная;
Обозначение - nn 3019 tn9/sp;

В таблице приведены основные размеры подшипника NN 3019 TN9/SP, технические характеристики и номинальные значения.

Таблица модификаций подшипника NN 3019 TN9/SP

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
NN3019	Двухрядный цилиндрический роликовый подшипник.	95	145	37	2.17
NN3019K	Коническое внутреннее отверстие, конусность 1:12.	95	145	37	2.1
NN3019MB	Двухрядный цилиндрический роликовый подшипник.	95	145	37	2.19
NN3019TB	Двухрядный цилиндрический роликовый подшипник. Механически обработанный сепаратор из текстолита.	95	145	37	2.03
NCF3019-V	Однорядный без сепараторный цилиндрический роликовый подшипник. Два борта на внутреннем кольце и один борт на наружном. Бессепараторный подшипник.	95	145	37	2.15
NN3019ZTB	Двухрядный цилиндрический роликовый подшипник. Защитная металлическая шайба (бесконтактное уплотнение) с одной стороны подшипника. Механически обработанный сепаратор из текстолита.	95	145	37	1.803
NN3019/W33	Двухрядный цилиндрический роликовый подшипник. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника.	95	145	37	2.1
NN3019TBKR	Двухрядный цилиндрический роликовый подшипник. Коническое внутреннее отверстие, конусность 1:12. Механически обработанный сепаратор из текстолита.	95	145	37	2.03
NN3019MBKR	Двухрядный цилиндрический роликовый подшипник. Коническое внутреннее отверстие, конусность 1:12.	95	145	37	2.19
NN3019K/W33	Двухрядный цилиндрический роликовый подшипник. Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника.	95	145	37	2.1
NN3019ZTBKR	Двухрядный цилиндрический роликовый подшипник. Коническое внутреннее отверстие, конусность 1:12. Защитная металлическая шайба (бесконтактное уплотнение) с одной стороны подшипника. Механически обработанный сепаратор из текстолита.	95	145	37	1.803
NN3019C1NAP4	Двухрядный цилиндрический роликовый подшипник. Канавка под стопорное кольцо на наружном кольце подшипника.	95	145	37	2.17
NN3019KC1NAP4	Двухрядный цилиндрический роликовый подшипник. Коническое внутреннее отверстие, конусность 1:12. Канавка под стопорное кольцо на наружном кольце подшипника.	95	145	37	2.1
NN 3019 KTN9/SP	Коническое внутреннее отверстие, конусность 1:12. Литой сепаратор из стекло-наполненного полиамида. Точность размеров примерно соответствует классу точности Р5, биения — классу точности Р4. Двухрядный цилиндрический роликоподшипник..	95	145	37	2.05
NN3019-AS-K-M-SP	Коническое внутреннее отверстие, конусность 1:12. Точность размеров примерно соответствует классу точности Р5, биения — классу точности Р4. Игольчатый роликоподшипник с отверстиями для подачи смазки на наружном кольце. Цифра, идущая после букв AS указывает на количество отверстий.	95	145	37	2.14
NN 3019 KTN9/SPW33	Двухрядный цилиндрический роликовый подшипник. Коническое внутреннее отверстие, конусность 1:12. Литой сепаратор из стекло-наполненного полиамида. Точность размеров примерно соответствует классу точности Р5, биения — классу точности Р4. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника.	95	145	37	2.08

Модификации подшипника NN 3019 TN9/SP - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.

Аналоги подшипника NN 3019 TN9/SP

Бренд	Номер	d,мм	D,мм	B,мм	Стандарт
SKF	NN 3019 TN9/SP	95	145	37	ISO
ISB	NN 3019 TN9/SP	95	145	37	ISO

Аналог подшипника NN 3019 TN9/SP — это идентичный подшипник по конструктивному исполнению, размерам и характеристикам, изготовленный разными производителями, является полностью взаимозаменяемым.
