Роликовый подшипник NN3019/W33

Подшипник NN3019/W33 — это импортный роликовый радиальный подшипник, двухрядный, обозначение основновного исполнения 3019, размер 95*145*37 мм.

Стандарт: ISO
Бренд: CYSD
Внутренний диаметр: 95 мм
Наружный диаметр: 145 мм
Ширина: 37 мм
Масса: 2.1 кг

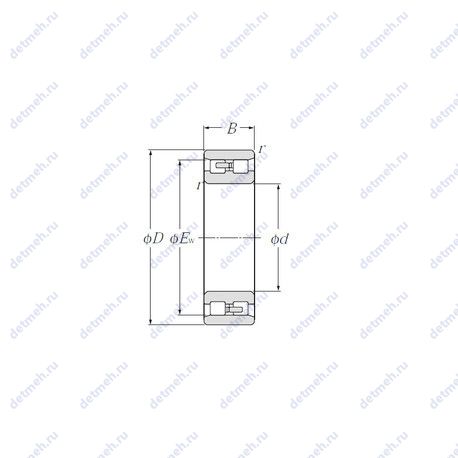

Подшипник NN3019/W33 чертеж — Чертеж подшипника NN3019/W33

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Префикс NN — Двухрядный цилиндрический роликовый подшипник Суффикс W33 — Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации

Таблица размеров и характеристик подшипника NN3019/W33

Производитель CYSD

Благодаря постоянному развитию, CYSD является конкурентоспособной на международном уровне в области проектирования, производства, испытаний и тестирования. Успешно прошла сертификации: система качества ISO 9001:2000, международная система качества ISO/TS16949:2002

Габаритные и посадочные размеры:

Ширина (высота) (B) - 37 мм;
Наружный диаметр (Ew) - 132 мм.;
Масса - 2.1 кг;
Ширина наружной обоймы (C) - 37 мм;
Высота. мм - 37;
Внешний диаметр - 145 мм;
Внутренний диаметр - 95 мм;

Пропускная способность:

Грузоподъемность радиальная динамическая (C) - 220 кн;
Частота вращения предельная при жидкой смазке - 4800 об/мин;
Частота вращения предельная при пластичной смазке - 4000 об/мин;
Грузоподъемность динамическая - 135 кн;

Прочие характеристики:

Уплотнение - нет;
Количество дорожек качения - 1;
Размеры. мм - 95x145x37;

Классификация:

Основной тип - роликовый радиальный;
Обозначение - nn3019/w33;
Нагрузка - радиальная;
Тела качения - ролики;

В таблице приведены основные размеры подшипника NN3019/W33, технические характеристики и номинальные значения.

Таблица модификаций подшипника NN3019/W33

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
NN3019	Двухрядный цилиндрический роликовый подшипник.	95	145	37	2.17
NN3019K	Коническое внутреннее отверстие, конусность 1:12.	95	145	37	2.1
NN3019MB	Двухрядный цилиндрический роликовый подшипник.	95	145	37	2.19
NN3019TB	Двухрядный цилиндрический роликовый подшипник. Механически обработанный сепаратор из текстолита.	95	145	37	2.03
NCF3019-V	Однорядный без сепараторный цилиндрический роликовый подшипник. Два борта на внутреннем кольце и один борт на наружном. Бессепараторный подшипник.	95	145	37	2.15
NN3019ZTB	Двухрядный цилиндрический роликовый подшипник. Защитная металлическая шайба (бесконтактное уплотнение) с одной стороны подшипника. Механически обработанный сепаратор из текстолита.	95	145	37	1.803
NN3019TBKR	Двухрядный цилиндрический роликовый подшипник. Коническое внутреннее отверстие, конусность 1:12. Механически обработанный сепаратор из текстолита.	95	145	37	2.03
NN3019MBKR	Двухрядный цилиндрический роликовый подшипник. Коническое внутреннее отверстие, конусность 1:12.	95	145	37	2.19
NN3019K/W33	Двухрядный цилиндрический роликовый подшипник. Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника.	95	145	37	2.1
NN3019ZTBKR	Двухрядный цилиндрический роликовый подшипник. Коническое внутреннее отверстие, конусность 1:12. Защитная металлическая шайба (бесконтактное уплотнение) с одной стороны подшипника. Механически обработанный сепаратор из текстолита.	95	145	37	1.803
NN3019C1NAP4	Двухрядный цилиндрический роликовый подшипник. Канавка под стопорное кольцо на наружном кольце подшипника.	95	145	37	2.17
NN3019KC1NAP4	Двухрядный цилиндрический роликовый подшипник. Коническое внутреннее отверстие, конусность 1:12. Канавка под стопорное кольцо на наружном кольце подшипника.	95	145	37	2.1
NN 3019 TN9/SP	Литой сепаратор из стекло-наполненного полиамида. Точность размеров примерно соответствует классу точности Р5, биения — классу точности Р4. Двухрядный цилиндрический роликоподшипник..	95	145	37	2.05
NN 3019 KTN9/SP	Коническое внутреннее отверстие, конусность 1:12. Литой сепаратор из стекло-наполненного полиамида. Точность размеров примерно соответствует классу точности Р5, биения — классу точности Р4. Двухрядный цилиндрический роликоподшипник..	95	145	37	2.05
NN3019-AS-K-M-SP	Коническое внутреннее отверстие, конусность 1:12. Точность размеров примерно соответствует классу точности Р5, биения — классу точности Р4. Игольчатый роликоподшипник с отверстиями для подачи смазки на наружном кольце. Цифра, идущая после букв AS указывает на количество отверстий.	95	145	37	2.14
NN 3019 KTN9/SPW33	Двухрядный цилиндрический роликовый подшипник. Коническое внутреннее отверстие, конусность 1:12. Литой сепаратор из стекло-наполненного полиамида. Точность размеров примерно соответствует классу точности Р5, биения — классу точности Р4. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника.	95	145	37	2.08

Модификации подшипника NN3019/W33 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
