Роликовый подшипник NJ424-M1 + HJ424

Производитель FAG

Немецкий производитель FAG – это компания, основанная в далеком 1883 году. Этот производитель стоял у истоков серийного производства шариковых подшипников качения, так как именно она первой начала шлифовать шарики при помощи специального станка собственной разработки. В 1886 году бренд выпустил первые опоры качения и с тех пор больше не покидал десятку мировых лидеров своей индустрии. С 1905 года фирма зарегистрировала торговую марку FAG, которая была независимой почти столетие. Только в 2001 году производитель объединился с компанией INA и стал частью концерна Schaeffler KG.

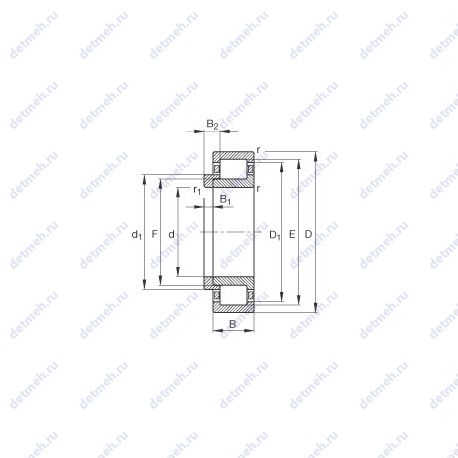

Прочие характеристики:

• s - 6.9 мм./осевое перемещение из среднего положения;
• Cr - 850000 n;
• C0r - 840000 n;
• Cur - 129000 n;
• nG - 3450 1/min;
• nB - 2200 1/min;
• Da max. - 286 мм.;
• F - 170 мм.;
• Размер (r) - 5 мм.;
• m - 31.3 kg;
• da min. - 144 мм.;
• E - 260 мм.;
• dc min. - 190 мм.;
• B1 - 17 мм.;
• B2 - 30.5 мм.;
• m1 - 2.61 kg;
• Размер (D1) - 243.9 мм.;
• Размер сопряженных деталей (ra max.) - 4 мм;
• Размер сопряженных деталей (da max) - 168 мм.;
• Размер (r1 min.) - 5 мм;
• Размер (d1) - 187.3 мм.;
• Размеры. мм - 120x310x72;

Классификация:

• Условное обозначение. фасонное упорное кольцо - hj424;
• Основной тип - роликовый радиальный;
• Нагрузка - радиальная;
• Обозначение - nj424-m1 + hj424;
• Тела качения - ролики;

Габаритные и посадочные размеры:

• Наружный диаметр (D) - 310 мм;
• Внутренний диаметр (d) - 120 мм;
• Ширина (высота) (B) - 72 мм;
• Высота. мм - 72;
• Внешний диаметр - 310 мм;
• Внутренний диаметр - 120 мм;
