Роликовый подшипник NU424 MC4S

Подшипник NU424 MC4S — это импортный роликовый радиальный подшипник, однорядный, обозначение основновного исполнения 424, размер 120*310*72 мм.

Стандарт: ISO
Бренд: AST
Внутренний диаметр: 120 мм
Наружный диаметр: 310 мм
Ширина: 72 мм
Масса: 30.06 кг

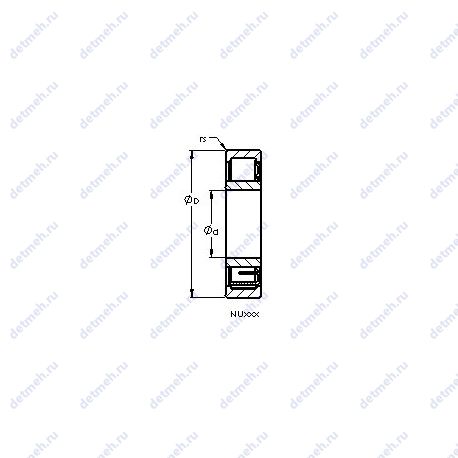

Подшипник NU424 MC4S чертеж — Чертеж подшипника NU424 MC4S

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Префикс NU — Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации и аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
Написать в Телеграм, WhatsApp +7 (977) 089-51-20
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации

Таблица размеров и характеристик подшипника NU424 MC4S

Производитель AST

AST Bearings - сертифицированная компания по стандарту ISO 9001:2015. Ведущий поставщик прецизионных подшипников и сопутствующих товаров. Подшипники производятся для следующих отраслей: аэрокосмической, медицинской, пищевой и промышленной отрасли, зеленой энергетики, высоких технологий и робототехники.

Габаритные и посадочные размеры:

Ширина: 72.0000 мм
Масса: 30.060
Внешний диаметр: 310.0000 мм
Высота. мм: 72
Внешний диаметр: 310 мм
Внутренний диаметр: 120 мм

Прочие характеристики:

Standard Clearance: c0
Precision: rbec 1
Max. Shaft Shoulder Dia. Inner (Li): 170.0
Максимальная скорость (масло): 3
Максимальная скорость (смазка): 2
Номинальная статическая нагрузка: 776.000
Номинальная динамическая нагрузка: 677.000
Материал: 52100 chrome steel. or equivalent
Радиус (мин): 5.000
Диаметр отверстия: 120.0000
Тип подшипника: nu
Размеры. мм: 120x310x72

Классификация:

Основной тип: роликовый радиальный
Обозначение: nu424 mc4s
Нагрузка: радиальная
Тела качения: ролики

В таблице приведены основные размеры подшипника NU424 MC4S, технические характеристики и номинальные значения.

Таблица модификаций подшипника NU424 MC4S

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
N 424	Однорядный цилиндрический роликовый подшипник. Внутреннее кольцо подшипника имеет два борта, наружное - без бортов.	120	310	72	28
NH424	Роликовый радиальный подшипник, однорядный.	120	310	72	30.6
N424 M	Однорядный цилиндрический роликовый подшипник. Внутреннее кольцо подшипника имеет два борта, наружное - без бортов.	120	310	72	29.66
NF 424	Внутреннем кольце с двойным фланцем, внешнее с одним..	120	310	72	30.16
NJ 424	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт.	120	310	72	28.74
NP 424	Однорядный цилиндрический роликоподшипник, два фланца на внутреннем кольце, один фланец + один свободный фланец на внешнем..	120	310	72	31.42
NU 424	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.	120	310	72	28
NUP 424	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо.	120	310	72	29.49
NJ424-M	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт.	120	310	72	30.5
NUP424 M	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо.	120	310	72	31.29
NJ424-M1	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт.	120	310	72	31.3
NU424-M1	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.	120	310	72	30.8
NU 424 M	Однорядный цилиндрический роликоподшипник. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет..	120	310	72	30.312
NJ424-M+HJ424	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт. Штампованный сепаратор из стального листа.	120	310	72	33.2
NJ424-M1 + HJ424	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт. Штампованный сепаратор из стального листа.	120	310	72	31.3

Модификации подшипника NU424 MC4S - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
