Роликовый подшипник N424 M

Подшипник N424 M — это импортный роликовый радиальный цилиндрический подшипник, однорядный, обозначение основновного исполнения 424, размер 120*310*72 мм.

Стандарт: ISO
Бренд: AST
Внутренний диаметр: 120 мм
Наружный диаметр: 310 мм
Ширина: 72 мм
Масса: 29.66 кг

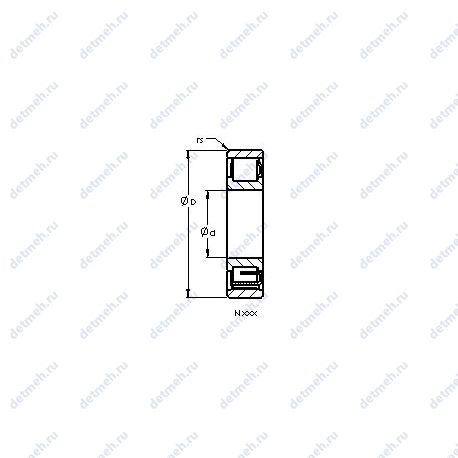

Подшипник N424 M чертеж — Чертеж подшипника N424 M

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Префикс N — Однорядный цилиндрический роликовый подшипник. Внутреннее кольцо подшипника имеет два борта, наружное - без бортов

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации

Таблица размеров и характеристик подшипника N424 M

Производитель AST

AST Bearings - сертифицированная компания по стандарту ISO 9001:2015. Ведущий поставщик прецизионных подшипников и сопутствующих товаров. Подшипники производятся для следующих отраслей: аэрокосмической, медицинской, пищевой и промышленной отрасли, зеленой энергетики, высоких технологий и робототехники.

Габаритные и посадочные размеры:

Ширина - 72.0000 мм;
Масса - 29.660;
Внешний диаметр - 310.0000 мм;
Высота. мм - 72;
Внешний диаметр - 310 мм;
Внутренний диаметр - 120 мм;

Прочие характеристики:

Standard Clearance - c0;
Precision - rbec 1;
Min. Housing Shoulder Dia.. Outer (Lo) - 260.0;
Max. Shaft Shoulder Dia. Inner (Li) - 170.0;
Максимальная скорость (масло) - 2;
Максимальная скорость (смазка) - 2;
Номинальная статическая нагрузка - 776.000;
Номинальная динамическая нагрузка - 677.000;
Материал - 52100 chrome steel. or equivalent;
Радиус (мин) - 5.000;
Диаметр отверстия - 120.0000;
Тип подшипника - n;
Размеры. мм - 120x310x72;

Классификация:

Основной тип - роликовый радиальный;
Обозначение - n424 m;
Нагрузка - радиальная;
Тела качения - ролики;

В таблице приведены основные размеры подшипника N424 M, технические характеристики и номинальные значения.

Таблица модификаций подшипника N424 M

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
N 424	Однорядный цилиндрический роликовый подшипник. Внутреннее кольцо подшипника имеет два борта, наружное - без бортов.	120	310	72	28
NH424	Роликовый радиальный цилиндрический подшипник, однорядный.	120	310	72	30.6
NF 424	Внутреннем кольце с двойным фланцем, внешнее с одним..	120	310	72	30.16
NJ 424	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт.	120	310	72	28.74
NP 424	Однорядный цилиндрический роликоподшипник, два фланца на внутреннем кольце, один фланец + один свободный фланец на внешнем..	120	310	72	31.42
NU 424	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.	120	310	72	28
NUP 424	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо.	120	310	72	29.49
NJ424-M	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт.	120	310	72	30.5
NUP424 M	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо.	120	310	72	31.29
NJ424-M1	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт.	120	310	72	31.3
NU424-M1	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.	120	310	72	30.8
NU 424 M	Однорядный цилиндрический роликоподшипник. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет..	120	310	72	30.312
NU424 MC4S	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.	120	310	72	30.06
NJ424-M+HJ424	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт. Штампованный сепаратор из стального листа.	120	310	72	33.2
NJ424-M1 + HJ424	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт. Штампованный сепаратор из стального листа.	120	310	72	31.3

Модификации подшипника N424 M - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
