Роликовый подшипник 33217/QDF
Подшипник 33217/QDF — это импортный роликовый радиально-упорный конический подшипник, двухрядный, обозначение основновного исполнения 33217, размер 85*150*98 мм.
Стандарт: ISO
Бренд: SKF
Внутренний диаметр: 85 мм
Наружный диаметр: 150 мм
Ширина: 98 мм
Масса: 7.35 кг
Стоимость подшипника отправляется по запросу
Узнать цену
Суффикс F — Механически обработанный сепаратор из стали или специального чугуна
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации и аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
Написать в Телеграм, WhatsApp +7 (977) 089-51-20
или отправьте заявку на почту: zakaz@detmeh.ru

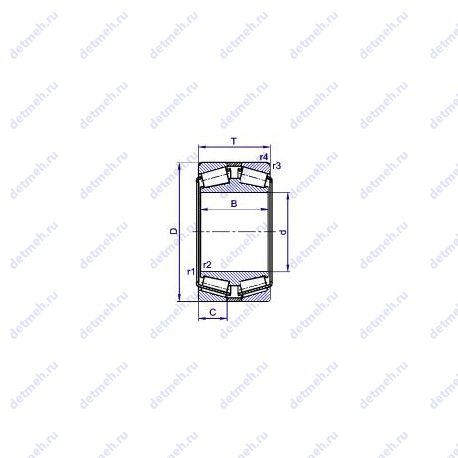

Таблица размеров и характеристик подшипника 33217/QDF
Производитель SKF
Подшипники SKF значительно улучшили все ключевые аспекты рабочих параметров. В новых подшипниках качения фирма объединила трибологию, применение материалов, оптимизацию конструкции и производственных процессов, а также другие запатентованные знания из полученного опыта.
Прочие характеристики:
- Размер сопряженных деталей (rc max.): 0.6
- Размер (r3 min.): 2 мм.
- Размер (r4 min.): 2 мм.
- Размер сопряженных деталей (Da min): 128
- Размер (r5 min.): 0.6 мм.
- Размер (2B): 98 мм.
- Размер сопряженных деталей (Ca max.): 7
- Размер сопряженных деталей (ra max.): 2
- Pu (N) Предел усталостной прочности: 96500
- Грузоподъемность динамическая: 495 кн
- Размеры. мм: 85x150x98
- Граничная нагрузка по усталости (Pu): 96.5
- Количество дорожек качения: 2
- Уплотнение: нет
- Размер сопряженных деталей (da max): 96
- Размер сопряженных деталей (Da max.): 140
Классификация:
- Нагрузка: радиальная и осевая
- Тела качения: ролики
- Обозначение: 33217/qdf
- Основной тип: роликовый радиальный-упорный
Габаритные и посадочные размеры:
- Ширина рабочая (T): 98 мм.
- d (мм) Внутренний диаметр: 85
- D (мм) Наружный диаметр: 150
- m (кг) Масса: 7.35
- T (мм) Высота: 98
- Внутренний диаметр: 85 мм
- Внешний диаметр: 150 мм
- Высота. мм: 98
- Масса: 7.35 кг
- Ширина (высота) (B): 49 мм.
Исходные данные для расчета:
- Расчетный коэффициент (e): 0.43
- Расчетный коэффициент (Y0): 1.6
- Расчетный коэффициент (Y1): 1.6
- Расчетный коэффициент (Y2): 2.3
Пропускная способность:
- Co (kN) Грузоподъемность статическая: 850
- C (kN) Грузоподъемность динамическая: 495
- Грузоподъемность статическая: 850 кн
- Частота вращения номинальная: 2400 об/мин
- Частота вращения предельная: 4300 об/мин
В таблице приведены основные размеры подшипника 33217/QDF, технические характеристики и номинальные значения.
Таблица модификаций подшипника 33217/QDF
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| 33217 | Основное исполнение. | 85 | 150 | 49 | 3.6 |
| 33217A | Соответствует стандартам ISO с улучшенными характеристиками. | 85 | 150 | 49 | 3.7 |
| 33217F | Механически обработанный сепаратор из стали или специального чугуна. | 85 | 150 | 49 | 0 |
| 33217U | Роликовый радиально-упорный конический подшипник, двухрядный. | 85 | 150 | 49 | 3.58 |
| 33217JR | Штампованный сепаратор из стального листа. | 85 | 150 | 49 | 3.63 |
| E33217J | Подшипник с цементованными роликами и кольцами. Штампованный сепаратор из стального листа. | 85 | 150 | 49 | 3.62 |
| 33217/Q | Роликовый радиально-упорный конический подшипник, двухрядный. | 85 | 150 | 49 | 3.55 |
| 33217/DF | Механически обработанный сепаратор из стали или специального чугуна. | 85 | 150 | 98 | 7.35 |
| HR33217J | Для конических роликоподшипников и радиальных шарикоподшипников: более высокая грузоподъемность.. Штампованный сепаратор из стального листа. | 85 | 150 | 49 | 3.57 |
| X33217/Y33217 | Штампованный сепаратор из листовой латуни. | 85 | 150 | 49 | 3.61 |
| X33217M/Y33217M | Роликовый радиально-упорный конический подшипник, двухрядный. | 85 | 150 | 49 | 3.7 |
Модификации подшипника 33217/QDF - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
