Роликовый подшипник BT2B 332911 C/HA1

Подшипник BT2B 332911 C/HA1 — это импортный роликовый радиально-упорный подшипник, четырехрядный, обозначение основновного исполнения 332911, размер 447.675*635*223.838 мм.

Стандарт: ISO
Бренд: SKF
Внутренний диаметр: 447.675 мм
Наружный диаметр: 635 мм
Ширина: 223.838 мм
Масса: 246 кг

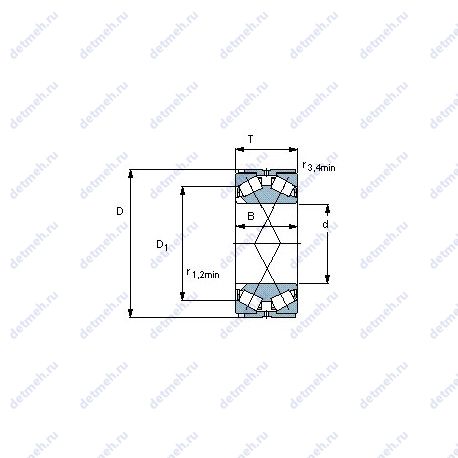

Подшипник BT2B 332911 C/HA1 чертеж — Чертеж подшипника BT2B 332911 C/HA1

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Префикс BT2B — Префиксы номера чертежа, которые могут стоять перед номером чертежа, состоящим из четырёх или шести цифр. Суффикс A — Измененная или модифицированная внутренняя конструкция при неизменных основных размерах

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации

Таблица размеров и характеристик подшипника BT2B 332911 C/HA1

Производитель SKF

Подшипники SKF значительно улучшили все ключевые аспекты рабочих параметров. В новых подшипниках качения фирма объединила трибологию, применение материалов, оптимизацию конструкции и производственных процессов, а также другие запатентованные знания из полученного опыта.

Габаритные и посадочные размеры:

d (мм) Внутренний диаметр - 447.675;
D (мм) Наружный диаметр - 635;
m (кг) Масса - 246;
T (мм) Высота - 223.838;
В (мм) Ширина - 223.838;
Наружный диаметр (D) - 635 мм;
Внутренний диаметр - 635 мм;
Внешний диаметр - 447.675 мм;
Высота. мм - 223.838;
Масса - 246 кг;
Внутренний диаметр (d) - 447.675 мм;
Ширина (высота) (B) - 223.838 мм;
Ширина рабочая (T) - 223.838 мм;

Исходные данные для расчета:

Расчетный коэффициент (e) - 0.33;
Расчетный коэффициент (Y)0 - 2;
Расчетный коэффициент (Y)1 - 2;
Расчетный коэффициент (Y)2 - 3;
Коэффициент осевой нагрузки K - 1.76;

Прочие характеристики:

Относительная радиальная грузоподъемность CF - 1100 кн;
Относительная осевая грузопдъемность CFa - 358 кн;
Вариант исполнения - tdit/y2;
r3.4 min. - 6.4 мм;
Pu (N) Предел усталостной прочности - 800000;
Размеры. мм - 635x447.675x223.838;
Граничная нагрузка по усталости (Pu) - 800 кн;
r1.2 min. - 3.3 мм;

Пропускная способность:

Co (kN) Грузоподъемность статическая - 11000;
C (kN) Грузоподъемность динамическая - 4400;
Динамическая грузоподъемность (C) - 4400 кн;
Статическая грузоподъемность (C0) - 11000 кн;

Классификация:

Тела качения - ролики;
Обозначение - bt2b 332911 c/ha1;
Основной тип - роликовый радиальный-упорный;
Нагрузка - радиальная и осевая;

В таблице приведены основные размеры подшипника BT2B 332911 C/HA1, технические характеристики и номинальные значения.

Таблица модификаций подшипника BT2B 332911 C/HA1

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
BT2B 332911 B/HB1	Префиксы номера чертежа, которые могут стоять перед номером чертежа, состоящим из четырёх или шести цифр..	447.675	635	223.838	246

Модификации подшипника BT2B 332911 C/HA1 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
