Роликовый подшипник BT2B 332911 B/HB1

Подшипник BT2B 332911 B/HB1 — это импортный роликовый радиально-упорный подшипник, четырехрядный, обозначение основновного исполнения 332911, размер 447.675*635*223.838 мм.

Стандарт: ISO
Бренд: SKF
Внутренний диаметр: 447.675 мм
Наружный диаметр: 635 мм
Ширина: 223.838 мм
Масса: 246 кг

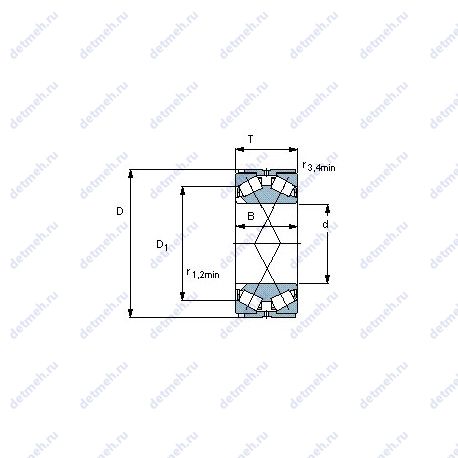

Подшипник BT2B 332911 B/HB1 чертеж — Чертеж подшипника BT2B 332911 B/HB1

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Префикс BT2B — Префиксы номера чертежа, которые могут стоять перед номером чертежа, состоящим из четырёх или шести цифр.

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации

Таблица размеров и характеристик подшипника BT2B 332911 B/HB1

Производитель SKF

Подшипники SKF значительно улучшили все ключевые аспекты рабочих параметров. В новых подшипниках качения фирма объединила трибологию, применение материалов, оптимизацию конструкции и производственных процессов, а также другие запатентованные знания из полученного опыта.

Габаритные и посадочные размеры:

d (мм) Внутренний диаметр - 447.675;
D (мм) Наружный диаметр - 635;
m (кг) Масса - 246;
T (мм) Высота - 223.838;
В (мм) Ширина - 223.838;
Наружный диаметр (D) - 635 мм;
Внутренний диаметр - 635 мм;
Внешний диаметр - 447.675 мм;
Высота. мм - 223.838;
Масса - 246 кг;
Внутренний диаметр (d) - 447.675 мм;
Ширина (высота) (B) - 223.838 мм;
Ширина рабочая (T) - 223.838 мм;

Исходные данные для расчета:

Расчетный коэффициент (e) - 0.33;
Расчетный коэффициент (Y)0 - 2;
Расчетный коэффициент (Y)1 - 2;
Расчетный коэффициент (Y)2 - 3;
Коэффициент осевой нагрузки K - 1.76;

Прочие характеристики:

Относительная радиальная грузоподъемность CF - 1100 кн;
Относительная осевая грузопдъемность CFa - 358 кн;
Вариант исполнения - tdit/y2;
r3.4 min. - 6.4 мм;
Pu (N) Предел усталостной прочности - 800000;
Размеры. мм - 635x447.675x223.838;
Граничная нагрузка по усталости (Pu) - 800 кн;
r1.2 min. - 3.3 мм;

Пропускная способность:

Co (kN) Грузоподъемность статическая - 11000;
C (kN) Грузоподъемность динамическая - 4400;
Динамическая грузоподъемность (C) - 4400 кн;
Статическая грузоподъемность (C0) - 11000 кн;

Классификация:

Тела качения - ролики;
Обозначение - bt2b 332911 b/hb1;
Основной тип - роликовый радиальный-упорный;
Нагрузка - радиальная и осевая;

В таблице приведены основные размеры подшипника BT2B 332911 B/HB1, технические характеристики и номинальные значения.

Таблица модификаций подшипника BT2B 332911 B/HB1

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
BT2B 332911 C/HA1	Измененная или модифицированная внутренняя конструкция при неизменных основных размерах. Префиксы номера чертежа, которые могут стоять перед номером чертежа, состоящим из четырёх или шести цифр..	447.675	635	223.838	246

Модификации подшипника BT2B 332911 B/HB1 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
