Роликовый подшипник 130KBE030

Подшипник 130KBE030 — это импортный роликовый радиально-упорный подшипник, двухрядный, обозначение основновного исполнения 130, размер 120*200*52 мм.

Стандарт: ISO
Бренд: NACHI
Внутренний диаметр: 120 мм
Наружный диаметр: 200 мм
Ширина: 52 мм
Масса: 6.37 кг

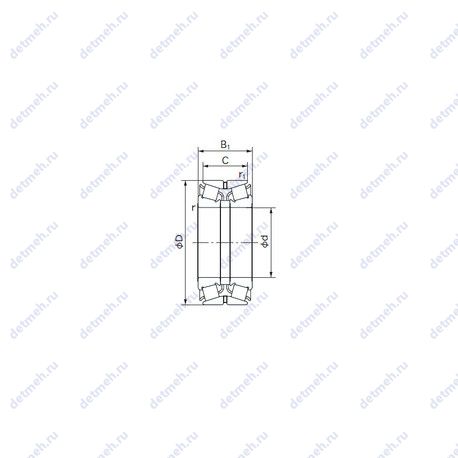

Подшипник 130KBE030 чертеж — Чертеж подшипника 130KBE030

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Суффикс BE — Однорядный радиально-упорный шарикоподшипник с углом контакта 40° и оптимизированной внутренней конструкцией Суффикс K — Коническое внутреннее отверстие, конусность 1:12

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации и аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
Написать в Телеграм, WhatsApp +7 (977) 089-51-20
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации

Таблица размеров и характеристик подшипника 130KBE030

Производитель NACHI

С 1939 года NACHI разрабатывает подшипники качения самого высокого калибра. Каждый производственный этап выполняется и контролируется на собственных заводах NACHI, от сталелитейного завода и термической обработки до механической обработки компонентов и сборки подшипников. Сегодня NACHI поставляет широкий ассортимент шариковых, роликовых, сферических роликовых и прецизионных роликовых подшипников для применения в общем машиностроении, сельском хозяйстве, трансмиссии, жидкостях, аэрокосмической и автомобильной промышленности с высокими требованиями.

Прочие характеристики:

Размер (r1 min.): 0.6 мм
Уплотнение: нет
Количество дорожек качения: 2
Размеры. мм: 120x200x52

Исходные данные для расчета:

Расчетный коэффициент (Y2): 3.09
Расчетный коэффициент (Y1): 2.07
Расчетный коэффициент (Y0): 2.03
Расчетный коэффициент (e): 0.33

Габаритные и посадочные размеры:

Радиус наружней фаски: 2.5 мм
Ширина внутренней обоймы (B1): 65 мм
Масса: 6.37 кг
Ширина наружной обоймы (C): 52 мм
Высота. мм: 52
Внешний диаметр: 200 мм
Внутренний диаметр: 120 мм

Пропускная способность:

Грузоподъемность статическая: 525 кн
Грузоподъемность динамическая: 300 кн

Классификация:

Основной тип: роликовый радиальный-упорный
Обозначение: 130kbe030
Нагрузка: радиальная и осевая
Тела качения: ролики

В таблице приведены основные размеры подшипника 130KBE030, технические характеристики и номинальные значения.

Таблица модификаций подшипника 130KBE030

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
IKOS130	Роликовый радиально-упорный подшипник, двухрядный.	130	200	47.5	5.2
SB 130A	Цилиндрическое отверстие внутреннего кольца, с установочными винтами (легконагруженного типа)..	130	200	110	13.8
GE130SX	Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью.	130	200	45	6.1
GAC130S	Роликовый радиально-упорный подшипник, двухрядный.	130	200	45	5.92
GAC130T	Механически обработанный сепаратор из текстолита.	130	200	45	5.92
130RT30	Механически обработанный сепаратор из текстолита.	130	200	52	6.1
130RN30	Канавка под стопорное кольцо на наружном кольце подшипника.	130	200	52	6.1
130RJ30	Штампованный сепаратор из стального листа.	130	200	52	6.1
130RU30	Роликовый радиально-упорный подшипник, двухрядный.	130	200	52	6.1
130RF30	Механически обработанный сепаратор из стали или специального чугуна.	130	200	52	6.1
AR130-31	Сепаратор в сборе с шариками или роликами.	130	200	69	0
SA4-130B	Роликовый радиально-упорный подшипник, двухрядный.	130	200	110	13.8
GE130-SW	Метрический радиальный сферический подшипник скольжения. Без кольцевой канавки и смазочных отверстий в наружном кольце.	130	200	42	6.1
GEF130ES	Роликовый радиально-упорный подшипник, двухрядный.	130	200	110	14
130TAD20	Механически обработанный сепаратор из текстолита.	130	200	84	8.58
130FSF200	Механически обработанный сепаратор из стали или специального чугуна.	130	200	110	14
GE130XS/K	Коническое внутреннее отверстие, конусность 1:12. Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью.	130	200	110	14
130KBE130	Однорядный радиально-упорный шарикоподшипник с углом контакта 40° и оптимизированной внутренней конструкцией. Коническое внутреннее отверстие, конусность 1:12.	130	200	46	5.66
GAC 130 SP	Точность размеров примерно соответствует классу точности Р5, биения — классу точности Р4. Метрический радиально-упорный сферический подшипник скольжения стальной/PTFE FRP, угловой контакт, сферическая плоскость..	130	200	43	5.92
GAC 130 CP	Метрический радиально-упорный сферический подшипник скольжения стальной/PTFE FRP, угловой контакт, сферическая плоскость..	130	200	43	6
130RUB40APV	Бессепараторный подшипник.	130	200	69	0
130TAC20X+L	Однорядный радиально-упорный шарикоподшипник с углом контакта 25°. Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. Механически обработанный сепаратор из текстолита. Механически обработанный сепаратор из легкого сплава.	130	200	84	8.2
BTW 130 CTN9/SP	Литой сепаратор из стекло-наполненного полиамида. Точность размеров примерно соответствует классу точности Р5, биения — классу точности Р4. Стандартные двойные упорно-радиальные шарикоподшипники..	130	200	84	7.6
BTM 130 A/P4CDBA	Однорядный радиально-упорный шарикоподшипник улучшенной конструкции с углом контакта 15°. Измененная или модифицированная внутренняя конструкция при неизменных основных размерах. Подшипник со штампованным наружным кольцом, с сепаратором, с открытыми концами..	130	200	0	6.25
BTM 130 A/P4CDBB	Однорядный радиально-упорный шарикоподшипник улучшенной конструкции с углом контакта 15°. Измененная или модифицированная внутренняя конструкция при неизменных основных размерах. Подшипник со штампованным наружным кольцом, с сепаратором, с открытыми концами..	130	200	0	6.25
BTM 130 B/P4CDBA	Однорядный радиально-упорный шарикоподшипник улучшенной конструкции с углом контакта 15°. Измененная или модифицированная внутренняя конструкция при неизменных основных размерах. Подшипник со штампованным наружным кольцом, с сепаратором, с открытыми концами..	130	200	0	6.25
BTM 130 B/P4CDBB	Однорядный радиально-упорный шарикоподшипник улучшенной конструкции с углом контакта 15°. Подшипник со штампованным наружным кольцом, с сепаратором, с открытыми концами..	130	200	0	6.25
BTM 130 ATN9/P4CDB	Однорядный радиально-упорный шарикоподшипник улучшенной конструкции с углом контакта 15°. Литой сепаратор из стекло-наполненного полиамида. Измененная или модифицированная внутренняя конструкция при неизменных основных размерах. Подшипник со штампованным наружным кольцом, с сепаратором, с открытыми концами..	130	200	31.5	6.9
BTM 130 BTN9/P4CDB	Однорядный радиально-упорный шарикоподшипник улучшенной конструкции с углом контакта 15°. Литой сепаратор из стекло-наполненного полиамида. Подшипник со штампованным наружным кольцом, с сепаратором, с открытыми концами..	130	200	63	6.9
BTM 130 A/HCP4CDBA	Однорядный радиально-упорный шарикоподшипник улучшенной конструкции с углом контакта 15°. Измененная или модифицированная внутренняя конструкция при неизменных основных размерах. Подшипник со штампованным наружным кольцом, с сепаратором, с открытыми концами..	130	200	0	6.25
BTM 130 A/HCP4CDBB	Однорядный радиально-упорный шарикоподшипник улучшенной конструкции с углом контакта 15°. Измененная или модифицированная внутренняя конструкция при неизменных основных размерах. Подшипник со штампованным наружным кольцом, с сепаратором, с открытыми концами..	130	200	0	6.25
BTM 130 B/HCP4CDBA	Однорядный радиально-упорный шарикоподшипник улучшенной конструкции с углом контакта 15°. Измененная или модифицированная внутренняя конструкция при неизменных основных размерах. Подшипник со штампованным наружным кольцом, с сепаратором, с открытыми концами..	130	200	0	6.25
BTM 130 B/HCP4CDBB	Однорядный радиально-упорный шарикоподшипник улучшенной конструкции с углом контакта 15°. Подшипник со штампованным наружным кольцом, с сепаратором, с открытыми концами..	130	200	0	6.25
BTM 130 BTN9/HCP4CDB	Однорядный радиально-упорный шарикоподшипник улучшенной конструкции с углом контакта 15°. Литой сепаратор из стекло-наполненного полиамида. Подшипник со штампованным наружным кольцом, с сепаратором, с открытыми концами..	130	200	31.5	6.45
BTM 130 ATN9/HCP4CDB	Однорядный радиально-упорный шарикоподшипник улучшенной конструкции с углом контакта 15°. Литой сепаратор из стекло-наполненного полиамида. Измененная или модифицированная внутренняя конструкция при неизменных основных размерах. Подшипник со штампованным наружным кольцом, с сепаратором, с открытыми концами..	130	200	63	6.45

Модификации подшипника 130KBE030 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
