Подшипник скольжения GE130SX
Подшипник GE130SX — это импортный шарнирный подшипник, обозначение основновного исполнения 130, размер 130*200*45 мм.
Стоимость подшипника отправляется по запросу
Узнать цену
Суффикс X — Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

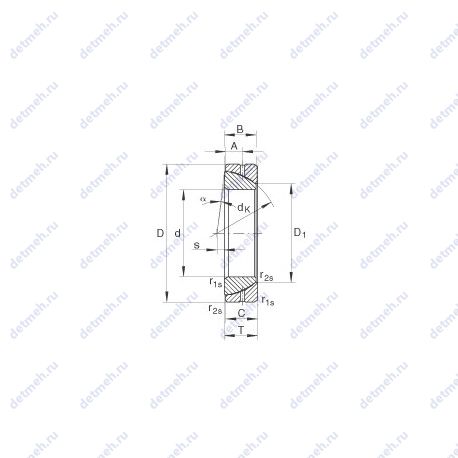

Таблица размеров и характеристик подшипника GE130SX
Производитель INA
Подшипниковая компания INA, подразделение Schaeffler Group. INA занимается производством подшипников качения, подшипников скольжения и линейных компонентов исключительного качества. Подшипниковая компания INA также обеспечивает потребности автомобильной промышленности своей обширной линейкой прецизионных деталей, выбранных для многочисленных внутренних работ автомобильных двигателей, трансмиссий и силовых агрегатов.
Габаритные и посадочные размеры:
- (С) ширина внутреннего кольца. мм - 42;
- Угол наклона (α) - 1.9°;
- Внешний диаметр - 200 мм;
- Ширина (высота) (B) - 42, 42 мм.;
- Масса - 6.1 кг;
- Ширина рабочая (T) - 45 мм.;
- Ширина наружной обоймы (C) - 42 мм.;
- Высота. мм - 45;
- Внутренний диаметр - 130 мм;
- (T) монтажная высота. мм - 45;
Прочие характеристики:
- Размер сопряженных деталей (da max) - 143.9;
- Расстояние от торца до оси смазочных отверстий (A) - 22.5 мм.;
- Размер сопряженных деталей (Db min.) - 192;
- Da min. мм - 158;
- da max. мм - 143.9;
- dK. мм - 190;
- r1s min. мм - 2.5;
- Размер (dk) - 190 мм.;
- Размер (r2 min.) - 0.6 мм.;
- Размер сопряженных деталей (Da min) - 158;
- Размер сопряженных деталей (db min) - 174;
- Уплотнение - нет;
- Размеры. мм - 130x200x42, 130x200x45;
- Размер (D1) - 148 мм.;
- Расстояние от торца тугого кольца до центра радиуса сферы (S) - 20 мм.;
- Размер (r1 min.) - 2.5 мм.;
- A. мм - 22.5;
- Db min. мм - 192;
- db max. мм - 174;
- s. мм - 20;
- D1. мм - 148;
- alf.° - 1.9;
- r2s min. мм - 0.6;
Пропускная способность:
- Грузоподъемность динамическая - 622 кн;
- Грузоподъемность статическая - 3110 кн;
- C0r статическая грузоподъемность. радиальная. Н - 3110000;
- Cr динамическая грузоподъемность. радиальная. Н - 623000;
Классификация:
- Обозначение - ge130-sx, ge 130 sx;
- Основной тип - шарнирный;
Производитель Enduro
Enduro Bearings - американская компания, основанная в 1996 году, специализирующаяся на производстве высококачественных подшипников и сопутствующих компонентов для велосипедной и промышленной отраслей. Компания предоставляет решения для различных отраслей промышленности, обеспечивая надежность и долговечность своей продукции.
Габаритные и посадочные размеры:
- Высота. мм - 45;
- Внешний диаметр - 200. мм;
- Внутренний диаметр - 130. мм;
- Ширина рабочая (T) - 45 мм.;
- Ширина (высота) (B) - 45 мм.;
- Ширина наружной обоймы (C) - 43 мм.;
- Масса - 5.9193756 кг;
Прочие характеристики:
- Размеры. мм - 130x200x45;
- Размер (r1 min.) - 2.5 мм.;
- Размер (r2 min.) - 2.5 мм.;
- Размер (J) - 19 мм.;
- Размер (K) - 188 мм.;
- Расстояние от торца тугого кольца до центра радиуса сферы (S) - 18 мм.;
- Уплотнение - нет;
Классификация:
- Обозначение - ge 130 sx;
- Основной тип - шарнирный;
Пропускная способность:
- Грузоподъемность динамическая - 710 кн;
- Грузоподъемность статическая - 3550 кн;
Производитель Timken
Компания Timken постоянно развивает мир благодаря инновационным объектам управления трением и передачи энергии. Timken является одним из главных производителей высокотехнологичных антифрикционных подшипников и компонентов из легированной стали, в том числе ведущим поставщиком подшипниковой стали 52100. Сегодня Timken изготавливает и распространяет подшипники, зубчатые передачи, автоматизированные системы смазки, ремни, цепи, муфты и продукты линейного перемещения, а также предлагает большой перечень услуг касательно обновления и ремонта силовых агрегатов. Технические навыки Timken в области металлургии, трибологии и передачи энергии применяются в подшипниках и связанных с ними системах для улучшения уровня надежности и эффективности машин по всему миру.
Прочие характеристики:
- Размер (s) - 20 мм.;
- Размер (dk) - 190 мм.;
- Размеры. мм - 130x200x45;
- Расстояние от торца до оси смазочных отверстий (A) - 22.5 мм.;
- Уплотнение - нет;
- Размер (D1) - 148 мм.;
Габаритные и посадочные размеры:
- Ширина наружной обоймы (C) - 42 мм;
- Внутренний диаметр - 130 мм;
- Внешний диаметр - 200 мм;
- Высота. мм - 45;
- Масса - 5.9 кг;
- Ширина рабочая (T) - 45 мм.;
- Ширина (высота) (B) - 42 мм;
Классификация:
- Основной тип - шарнирный;
- Обозначение - ge130sx;
Пропускная способность:
- Грузоподъемность динамическая - 640 кн;
- Грузоподъемность статическая - 3200 кн;
В таблице приведены основные размеры подшипника GE130SX, технические характеристики и номинальные значения.
Таблица модификаций подшипника GE130SX
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| 130RT02 | Механически обработанный сепаратор из текстолита. | 130 | 230 | 40 | 7.4 |
| 130RU02 | Шарнирный подшипник. | 130 | 230 | 40 | 7.4 |
| 130RU30 | Шарнирный подшипник. | 130 | 200 | 52 | 6.1 |
| 130RN03 | Канавка под стопорное кольцо на наружном кольце подшипника. | 130 | 280 | 58 | 18.5 |
| 130RF30 | Механически обработанный сепаратор из стали или специального чугуна. | 130 | 200 | 52 | 6.1 |
| 130RJ92 | Штампованный сепаратор из стального листа. | 130 | 230 | 79.4 | 14.7 |
| 130RJ03 | Штампованный сепаратор из стального листа. | 130 | 280 | 58 | 18.5 |
| 130RF02 | Механически обработанный сепаратор из стали или специального чугуна. | 130 | 230 | 40 | 7.4 |
| 130RN30 | Канавка под стопорное кольцо на наружном кольце подшипника. | 130 | 200 | 52 | 6.1 |
| 130RJ30 | Штампованный сепаратор из стального листа. | 130 | 200 | 52 | 6.1 |
| 130RT03 | Механически обработанный сепаратор из текстолита. | 130 | 280 | 58 | 18.5 |
| 130RU03 | Шарнирный подшипник. | 130 | 280 | 58 | 18.5 |
| 130RT30 | Механически обработанный сепаратор из текстолита. | 130 | 200 | 52 | 6.1 |
| 130RT92 | Механически обработанный сепаратор из текстолита. | 130 | 230 | 79.4 | 14.7 |
| 130RF03 | Механически обработанный сепаратор из стали или специального чугуна. | 130 | 280 | 58 | 18.5 |
| 130RU92 | Шарнирный подшипник. | 130 | 230 | 79.4 | 14.7 |
| 130RF92 | Механически обработанный сепаратор из стали или специального чугуна. | 130 | 230 | 79.4 | 14.7 |
| 130RJ02 | Штампованный сепаратор из стального листа. | 130 | 230 | 40 | 7.4 |
| 130RN02 | Канавка под стопорное кольцо на наружном кольце подшипника. | 130 | 230 | 40 | 7.4 |
| 130RN92 | Канавка под стопорное кольцо на наружном кольце подшипника. | 130 | 230 | 79.4 | 14.7 |
| BT130-1 | Шарнирный подшипник. | 130 | 250 | 45 | 9.98 |
| IKOS130 | Шарнирный подшипник. | 130 | 200 | 47.5 | 5.2 |
| GAC130T | Механически обработанный сепаратор из текстолита. | 130 | 200 | 45 | 5.92 |
| GAC130S | Шарнирный подшипник. | 130 | 200 | 45 | 5.92 |
| SB 130A | Цилиндрическое отверстие внутреннего кольца, с установочными винтами (легконагруженного типа).. | 130 | 200 | 110 | 13.8 |
| 130KBE22 | Однорядный радиально-упорный шарикоподшипник с углом контакта 40° и оптимизированной внутренней конструкцией. Коническое внутреннее отверстие, конусность 1:12. | 130 | 230 | 117.5 | 22.1 |
| AR130-31 | Сепаратор в сборе с шариками или роликами. | 130 | 200 | 69 | 0 |
| 130KBE03 | Однорядный радиально-упорный шарикоподшипник с углом контакта 40° и оптимизированной внутренней конструкцией. Коническое внутреннее отверстие, конусность 1:12. | 130 | 280 | 107.5 | 35.1 |
| AR130-37 | Сепаратор в сборе с шариками или роликами. | 130 | 230 | 95 | 0 |
| 130KBE02 | Однорядный радиально-упорный шарикоподшипник с углом контакта 40° и оптимизированной внутренней конструкцией. Коническое внутреннее отверстие, конусность 1:12. | 130 | 230 | 78.5 | 14.7 |
| 130RUB41 | Шарнирный подшипник. | 130 | 210 | 80 | 0 |
| 130RUB32 | Шарнирный подшипник. | 130 | 230 | 80 | 0 |
| 130XRG23 | Нормальный осевой зазор у однорядных радиально-упорных шарикового подшипников для универсальной парной установки (при О-или Х-образной схеме). Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. | 130 | 230 | 30 | 5.97 |
| 130TMP12 | Механически обработанный сепаратор из текстолита. Механически обработанный сепаратор оконного типа из латуни. | 130 | 190 | 45 | 0 |
| 130TMP94 | Механически обработанный сепаратор из текстолита. Механически обработанный сепаратор оконного типа из латуни. | 130 | 270 | 85 | 0 |
| 130TMP93 | Механически обработанный сепаратор из текстолита. Механически обработанный сепаратор оконного типа из латуни. | 130 | 225 | 58 | 0 |
| 130TAD20 | Механически обработанный сепаратор из текстолита. | 130 | 200 | 84 | 8.58 |
| GEF130ES | Шарнирный подшипник. | 130 | 200 | 110 | 14 |
| GE130-SW | Метрический радиальный сферический подшипник скольжения. Без кольцевой канавки и смазочных отверстий в наружном кольце. | 130 | 200 | 42 | 6.1 |
| SA4-130B | Шарнирный подшипник. | 130 | 200 | 110 | 13.8 |
Модификации подшипника GE130SX - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
Аналоги подшипника GE130SX
| Бренд | Номер | d,мм | D,мм | B,мм | Стандарт |
|---|---|---|---|---|---|
| Timken | GE130SX | 130 | 200 | 45 | ISO |
| INA | GE130SX | 130 | 200 | 45 | ISO |
| Enduro | GE130SX | 130 | 200 | 45 | ISO |
Аналог подшипника GE130SX — это идентичный подшипник по конструктивному исполнению, размерам и характеристикам, изготовленный разными производителями, является полностью взаимозаменяемым.
