Роликовый подшипник 33014/DF
Подшипник 33014/DF — это импортный роликовый радиально-упорный подшипник, однорядный, обозначение основновного исполнения 33014, размер 70*110*31 мм.
Стоимость подшипника отправляется по запросу
Узнать цену
Суффикс F — Механически обработанный сепаратор из стали или специального чугуна
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации и аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
Написать в Телеграм, WhatsApp +7 (977) 089-51-20
или отправьте заявку на почту: zakaz@detmeh.ru
Таблица размеров и характеристик подшипника 33014/DF
Производитель SKF+
Подшипники SKF значительно улучшили все ключевые аспекты рабочих параметров. В новых подшипниках качения фирма объединила трибологию, применение материалов, оптимизацию конструкции и производственных процессов, а также другие запатентованные знания из полученного опыта.
Прочие характеристики:
- Размер сопряженных деталей (Da min): 99
- Размер (r3 min.): 1.5 мм.
- Размер (r4 min.): 1.5 мм.
- Размер (r5 min.): 0.6 мм.
- Размер (2B): 62 мм.
- Размер сопряженных деталей (Ca max.): 5
- Размер сопряженных деталей (rc max.): 0.6
- Pu (N) Предел усталостной прочности: 45500
- Количество дорожек качения: 2
- Размеры. мм: 70x110x62
- Грузоподъемность динамическая: 220 кн
- Граничная нагрузка по усталости (Pu): 45.5
- Уплотнение: нет
- Размер сопряженных деталей (da max): 78
- Размер сопряженных деталей (Da max.): 103
- Размер сопряженных деталей (ra max.): 1.5
Классификация:
- Нагрузка: радиальная и осевая
- Тела качения: ролики
- Обозначение: 33014/df
- Основной тип: роликовый радиальный-упорный

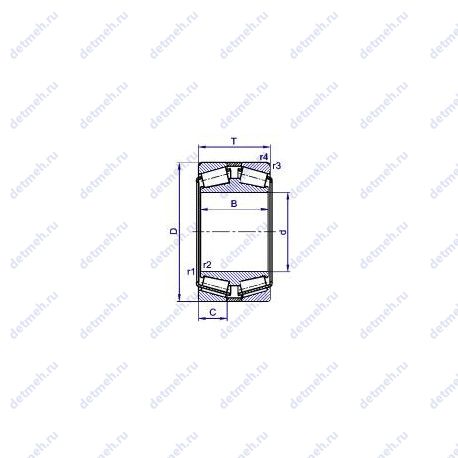

Габаритные и посадочные размеры:
- Ширина рабочая (T): 62 мм.
- d (мм) Внутренний диаметр: 70
- D (мм) Наружный диаметр: 110
- m (кг) Масса: 2.4
- T (мм) Высота: 62
- Внутренний диаметр: 70 мм
- Внешний диаметр: 110 мм
- Высота. мм: 62
- Масса: 2.4 кг
- Ширина (высота) (B): 31 мм.
Исходные данные для расчета:
- Расчетный коэффициент (e): 0.28
- Расчетный коэффициент (Y0): 2.5
- Расчетный коэффициент (Y1): 2.4
- Расчетный коэффициент (Y2): 3.6
Пропускная способность:
- Co (kN) Грузоподъемность статическая: 400
- C (kN) Грузоподъемность динамическая: 220
- Грузоподъемность статическая: 400 кн
- Частота вращения номинальная: 3400 об/мин
- Частота вращения предельная: 5600 об/мин
Производитель ISB+
ISB организован в соответствии с четкими процедурами и управляется системами технического мониторинга и специализированным персоналом. Вся продукция ISB поставляется с технологически продвинутых производственных площадок с системой качества, сертифицированной по ISO 9001, IATF 16949:2016.
Габаритные и посадочные размеры:
- Высота. мм: 62
- Ширина рабочая (T): 62 мм
- Масса: 2.40 кг
- Внешний диаметр: 110 мм
- Внутренний диаметр: 70 мм
Пропускная способность:
- Грузоподъемность динамическая: 215.6 кн
- Грузоподъемность статическая: 392 кн
- Частота вращения предельная при пластичной смазке: 5040 об/мин
- Частота вращения предельная при жидкой смазке: 5320 об/мин
Прочие характеристики:
- Количество дорожек качения: 2
- Уплотнение: нет
- Размеры. мм: 70x110x62
Классификация:
- Основной тип: роликовый радиальный-упорный
- Тела качения: ролики
- Нагрузка: радиальная и осевая
- Обозначение: 33014/df
В таблице приведены основные размеры подшипника 33014/DF, технические характеристики и номинальные значения.
Таблица модификаций подшипника 33014/DF
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| 33014 | Основное исполнение. | 70 | 110 | 31 | 1.1 |
| 33014A | Соответствует стандартам ISO с улучшенными характеристиками. | 70 | 110 | 31 | 1.1 |
| 33014F | Механически обработанный сепаратор из стали или специального чугуна. | 70 | 110 | 31 | 0 |
| 33014JR | Штампованный сепаратор из стального листа. | 70 | 110 | 31 | 1.09 |
| E33014J | Подшипник с цементованными роликами и кольцами. Штампованный сепаратор из стального листа. | 70 | 110 | 31 | 1.1 |
| 33014/Q | Роликовый радиально-упорный подшипник, однорядный. | 70 | 110 | 31 | 1.072 |
| HR33014J | Для конических роликоподшипников и радиальных шарикоподшипников: более высокая грузоподъемность.. Штампованный сепаратор из стального листа. | 70 | 110 | 31 | 1.11 |
| 4T-33014 | Цементованная сталь, коэффициент материала a2 = 1,4 и взаимозаменяемость. | 70 | 110 | 31 | 1.07 |
| 33014-N11CA | Группа осевого зазора однорядных радиально-упорных шарикоподшипников для универсальной парной установки (тандем, О- или X-образной). При О- или X-образном расположении в домонтажном состоянии имеют малый (СА), нормальный (СВ) или увеличенный (СС) осевой зазор. Канавка под стопорное кольцо на наружном кольце подшипника. | 70 | 110 | 62 | 2.33 |
| X33014M/Y33014M | Роликовый радиально-упорный подшипник, однорядный. | 70 | 110 | 31 | 1.11 |
Модификации подшипника 33014/DF - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
Аналоги подшипника 33014/DF
| Бренд | Номер | d,мм | D,мм | B,мм | Стандарт |
|---|---|---|---|---|---|
| SKF | 33014/DF | 70 | 110 | 31 | ISO |
| ISB | 33014/DF | 70 | 110 | 31 | ISO |
Аналог подшипника 33014/DF — это идентичный подшипник по конструктивному исполнению, размерам и характеристикам, изготовленный разными производителями, является полностью взаимозаменяемым.
