Роликовый подшипник BXRE209-2Z

Подшипник BXRE209-2Z — это импортный роликовый игольчатый подшипник, однорядный, обозначение основновного исполнения 209, размер 45*85*19 мм.

Стандарт: ISO
Бренд: INA
Внутренний диаметр: 45 мм
Наружный диаметр: 85 мм
Ширина: 19 мм
Масса: 0.417 кг

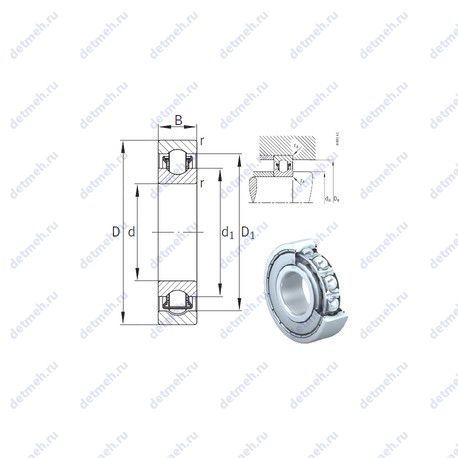

Подшипник BXRE209-2Z чертеж — Чертеж подшипника BXRE209-2Z

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Суффикс 2Z — Защитные металлические шайбы типа Z с двух сторон подшипника

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации

Таблица размеров и характеристик подшипника BXRE209-2Z

Производитель INA

Подшипниковая компания INA, подразделение Schaeffler Group. INA занимается производством подшипников качения, подшипников скольжения и линейных компонентов исключительного качества. Подшипниковая компания INA также обеспечивает потребности автомобильной промышленности своей обширной линейкой прецизионных деталей, выбранных для многочисленных внутренних работ автомобильных двигателей, трансмиссий и силовых агрегатов.

Прочие характеристики:

Количество дорожек качения - 1;
Размер сопряженных деталей (ra max.) - 1;
Размер сопряженных деталей (Da max.) - 78;
Размер сопряженных деталей (da min.) - 52;
Размер (d1) - 58.7 мм;
Размер (D1) - 73.1 мм;
Граничная нагрузка по усталости (Pu) - 1 860;
Уплотнение - нет;
Размеры. мм - 45x85x19;

Габаритные и посадочные размеры:

Радиус наружней фаски - 1.1 мм;
Ширина (высота) (B) - 19 мм;
Масса - 0.417 кг;
Ширина наружной обоймы (C) - 19 мм;
Высота. мм - 19;
Внешний диаметр - 85 мм;
Внутренний диаметр - 45 мм;

Пропускная способность:

Частота вращения номинальная - 5 400 об/мин;
Грузоподъемность статическая - 37 кн;
Грузоподъемность динамическая - 48.5 кн;

Классификация:

Основной тип - роликовый игольчатый;
Обозначение - bxre209-2z;
Форма роликов - игольчатые;
Тела качения - ролики;

В таблице приведены основные размеры подшипника BXRE209-2Z, технические характеристики и номинальные значения.

Таблица модификаций подшипника BXRE209-2Z

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
209	Основное исполнение.	45	85	19	0.402
Q209	Роликовый игольчатый подшипник, однорядный.	45	85	19	0.53
209W	Только для внутреннего и наружного колец. Максимальная грузоподъемность, паз для ввода шариков.	45	85	19	0.463
209К	Только для внутреннего и наружного колец.	45	85	19	0.426
N 209	Однорядный цилиндрический роликовый подшипник. Внутреннее кольцо подшипника имеет два борта, наружное - без бортов.	45	85	19	440
CS209	Роликовый игольчатый подшипник, однорядный.	45	85	19	0.4
SB209	Роликовый игольчатый подшипник, однорядный.	45	85	41.2	0.73
UC209	Роликовый игольчатый подшипник, однорядный.	45	85	49.2	0.68
SA209	Роликовый игольчатый подшипник, однорядный.	45	85	30.2	0.76
N209E	Роликовый игольчатый подшипник, однорядный.	45	85	19	0.427
UK209	Роликовый игольчатый подшипник, однорядный.	45	85	36	0.65
FD209	Роликовый игольчатый подшипник, однорядный.	45	85	30.2	0.76
NA209	Игольчатый роликовый подшипник с размерами по ISO 15.	45	85	42.8	0.85
US209	Роликовый игольчатый подшипник, однорядный.	45	85	19	0.65
ER209	Роликовый игольчатый подшипник, однорядный.	45	85	49.2	0.9
EX209	Роликовый игольчатый подшипник, однорядный.	45	85	56.3	0.87
ES209	Роликовый игольчатый подшипник, однорядный.	45	85	43.7	0.69
209-Z	Только для внутреннего и наружного колец. Защитная металлическая шайба (бесконтактное уплотнение) с одной стороны подшипника.	45	85	19	0.44
NH209	Роликовый игольчатый подшипник, однорядный.	45	85	19	0.494
YAT209	Роликовый игольчатый подшипник, однорядный.	45	85	37	0.48
QJ 209	Шариковый подшипник с четырех-точечным контактом.	45	85	19	0.52
QJF209	Роликовый игольчатый подшипник, однорядный.	45	100	19	0.43
NFV209	Роликовый игольчатый подшипник, однорядный.	45	85	19	0.46
BNT209	Роликовый игольчатый подшипник, однорядный.	45	85	19	0.437
SA209F	Механически обработанный сепаратор из стали или специального чугуна.	45	85	30.2	0.82
209 NR	Только для внутреннего и наружного колец. Канавка во внешнем кольце, но без стопорного кольца.	45	85	19	0.44
209-2Z	Только для внутреннего и наружного колец. Защитные металлические шайбы типа Z с двух сторон подшипника.	45	85	19	0.44
MUC209	Роликовый игольчатый подшипник, однорядный.	45	85	49.2	0.67
BL 209	Узел плавающих подшипников..	45	85	19	0.449
NU209R	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.	45	85	19	0.439
NJ209R	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт.	45	85	19	0.439
YET209	Роликовый игольчатый подшипник, однорядный.	45	85	30.2	0.76
NU 209	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.	45	85	19	0.43
NF209E	Роликовый игольчатый подшипник, однорядный.	45	85	19	0.461
CEX209	Роликовый игольчатый подшипник, однорядный.	45	85	56.3	0.87
NJ 209	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт.	45	85	19	0.43
NU209E	Роликовый игольчатый подшипник, однорядный.	45	85	19	0.439
NF 209	Внутреннем кольце с двойным фланцем, внешнее с одним..	45	85	19	0.43
NJ209E	Роликовый игольчатый подшипник, однорядный.	45	85	19	0.438
NP 209	Однорядный цилиндрический роликоподшипник, два фланца на внутреннем кольце, один фланец + один свободный фланец на внешнем..	45	85	19	0.48

Модификации подшипника BXRE209-2Z - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
