Корпус подшипника NP 209

Подшипник NP 209 — это импортный роликовый радиальный подшипник, однорядный, обозначение основновного исполнения 209, размер 45*85*19 мм.

Стандарт: ISO
Бренды: ISO, NACHI
Внутренний диаметр: 45 мм
Наружный диаметр: 85 мм
Ширина: 19 мм
Масса: 0.48 кг

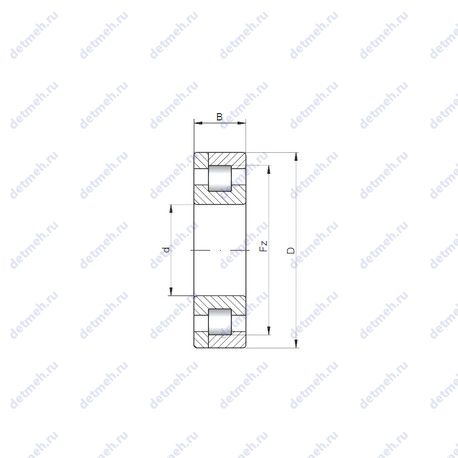

Подшипник NP 209 чертеж — Чертеж подшипника NP 209

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Префикс NP — Однорядный цилиндрический роликоподшипник, два фланца на внутреннем кольце, один фланец + один свободный фланец на внешнем.

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации
Аналоги
Взаимозаменяемость

Таблица размеров и характеристик подшипника NP 209

Производитель NACHI

С 1939 года NACHI разрабатывает подшипники качения самого высокого калибра. Каждый производственный этап выполняется и контролируется на собственных заводах NACHI, от сталелитейного завода и термической обработки до механической обработки компонентов и сборки подшипников. Сегодня NACHI поставляет широкий ассортимент шариковых, роликовых, сферических роликовых и прецизионных роликовых подшипников для применения в общем машиностроении, сельском хозяйстве, трансмиссии, жидкостях, аэрокосмической и автомобильной промышленности с высокими требованиями.

Пропускная способность:

Грузоподъемность динамическая - 46 кн;
Грузоподъемность статическая - 47 кн;
Частота вращения предельная при пластичной смазке - 7500 об/мин;
Частота вращения предельная при жидкой смазке - 9000 об/мин;

Классификация:

Обозначение - np 209;
Нагрузка - радиальная;
Тела качения - ролики;
Основной тип - роликовый радиальный;

Габаритные и посадочные размеры:

Внутренний диаметр - 45 мм;
Внешний диаметр - 85 мм;
Ширина (высота) (B) - 19 мм;
Масса - 0.420 кг;
Радиус наружней фаски - 1.1 мм.;
Наружный диаметр (Ew) - 75 мм.;

Прочие характеристики:

Размер (r1 min.) - 1.1 мм;
Количество дорожек качения - 1;
Уплотнение - нет;
Диаметр отверстия комплекта шариков/роликов (Fw) - 55 мм.;

Производитель ISO

Подшипники, изготовленные по стандартам ISO (International Organization for Standardization), соответствуют международным требованиям к качеству, размерам, прочности и долговечности. Стандарты обеспечивают взаимозаменяемость подшипников разных производителей, надежность работы механизмов и удобство проектирования.

Классификация:

Тела качения - ролики;
Основной тип - роликовый радиальный;
Обозначение - np209;
Нагрузка - радиальная;

Прочие характеристики:

Размеры. мм - 45x85x19;
Количество дорожек качения - 1;
Уплотнение - нет;

Габаритные и посадочные размеры:

Внутренний диаметр - 45 мм;
Внешний диаметр - 85 мм;
Высота. мм - 19;
Масса - 0.48 кг;
Ширина (высота) (B) - 19 мм;
Ширина наружной обоймы (C) - 19 мм;

В таблице приведены основные размеры подшипника NP 209, технические характеристики и номинальные значения.

Таблица модификаций подшипника NP 209

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
209	Основное исполнение.	45	85	19	0.402
Q209	Роликовый радиальный подшипник, однорядный.	45	85	19	0.53
209W	Только для внутреннего и наружного колец. Максимальная грузоподъемность, паз для ввода шариков.	45	85	19	0.463
209К	Только для внутреннего и наружного колец.	45	85	19	0.426
US209	Роликовый радиальный подшипник, однорядный.	45	85	19	0.65
N 209	Однорядный цилиндрический роликовый подшипник. Внутреннее кольцо подшипника имеет два борта, наружное - без бортов.	45	85	19	440
SB209	Роликовый радиальный подшипник, однорядный.	45	85	41.2	0.73
UC209	Роликовый радиальный подшипник, однорядный.	45	85	49.2	0.68
N209E	Роликовый радиальный подшипник, однорядный.	45	85	19	0.427
SA209	Роликовый радиальный подшипник, однорядный.	45	85	30.2	0.76
CS209	Роликовый радиальный подшипник, однорядный.	45	85	19	0.4
UK209	Роликовый радиальный подшипник, однорядный.	45	85	36	0.65
FD209	Роликовый радиальный подшипник, однорядный.	45	85	30.2	0.76
NA209	Игольчатый роликовый подшипник с размерами по ISO 15.	45	85	42.8	0.85
209-Z	Только для внутреннего и наружного колец. Защитная металлическая шайба (бесконтактное уплотнение) с одной стороны подшипника.	45	85	19	0.44
EX209	Роликовый радиальный подшипник, однорядный.	45	85	56.3	0.87
ES209	Роликовый радиальный подшипник, однорядный.	45	85	43.7	0.69
ER209	Роликовый радиальный подшипник, однорядный.	45	85	49.2	0.9
NH209	Роликовый радиальный подшипник, однорядный.	45	85	19	0.494
BL 209	Узел плавающих подшипников..	45	85	19	0.449
QJ 209	Шариковый подшипник с четырех-точечным контактом.	45	85	19	0.52
QJF209	Роликовый радиальный подшипник, однорядный.	45	100	19	0.43
NFV209	Роликовый радиальный подшипник, однорядный.	45	85	19	0.46
SUC209	Роликовый радиальный подшипник, однорядный.	45	85	49.2	0
BNT209	Роликовый радиальный подшипник, однорядный.	45	85	19	0.437
W209PP	Широкий, однорядный с одинаковой внутренней и внешней шириной. Контактные уплотнения с двух сторон у опорных роликов.	45	85	30.18	0.668
SA209F	Механически обработанный сепаратор из стали или специального чугуна.	45	85	30.2	0.82
209 NR	Только для внутреннего и наружного колец. Канавка во внешнем кольце, но без стопорного кольца.	45	85	19	0.44
NU209R	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.	45	85	19	0.439
NJ209R	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт.	45	85	19	0.439
NF 209	Внутреннем кольце с двойным фланцем, внешнее с одним..	45	85	19	0.43
YAT209	Роликовый радиальный подшипник, однорядный.	45	85	37	0.48
NF209E	Роликовый радиальный подшипник, однорядный.	45	85	19	0.461
NU 209	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.	45	85	19	0.43
NJ 209	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт.	45	85	19	0.43
CES209	Роликовый радиальный подшипник, однорядный.	45	85	43.7	0.69
YET209	Роликовый радиальный подшипник, однорядный.	45	85	30.2	0.76
CEX209	Роликовый радиальный подшипник, однорядный.	45	85	56.3	0.87
MUC209	Роликовый радиальный подшипник, однорядный.	45	85	49.2	0.67
NJ209E	Роликовый радиальный подшипник, однорядный.	45	85	19	0.438

Модификации подшипника NP 209 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.

Аналоги подшипника NP 209

Бренд	Номер	d,мм	D,мм	B,мм	Стандарт
NACHI	NP 209	45	85	19	ISO
ISO	NP 209	45	85	19	ISO

Аналог подшипника NP 209 — это идентичный подшипник по конструктивному исполнению, размерам и характеристикам, изготовленный разными производителями, является полностью взаимозаменяемым.

Таблица взаимозаменяемости

Номер	d,мм	D,мм	B,мм	Отличия
30209-XL	45	85	19
30209XR	45	85	19
722046100	45	85	19
HTF O45-6-A-2G5NXC-01	45	85	19
HTF045-6a2GNX	45	85	19
20209 C	45	85	19
20209 KC	45	85	19	Проточка на внешнем кольце для смазки
20209-K-TVP-C3+H209	45	85	19	Проточка на внешнем кольце для смазки
20209-K-TVP-C3	45	85	19	Проточка на внешнем кольце для смазки
20209-TVP	45	85	19
20209	45	85	19
20209 K	45	85	19	Проточка на внешнем кольце для смазки
