Подшипники отечественные шариковые радиальные
Радиальные шарикоподшипники отечественного производства, являются наиболее распространенным типом подшипников, которые в основном используются для чисто радиальных нагрузок, но также могут выдерживать радиальные нагрузки при небольшой осевой нагрузке.
Коэффициент трения радиального шарикоподшипника мал, но предельная скорость высока.
Структура шарикоподшипника с глубоким желобом проста, а производственные затраты низкие, широко используются в трансмиссии, приборостроении, двигателях, бытовой электротехнике, двигателях внутреннего сгорания, транспортных средствах, сельскохозяйственной технике, строительной технике и машиностроении.
| Чертеж | Номер | Тип | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|---|

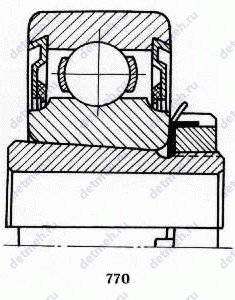

 | 380809 АУ | С широким внутренним кольцом на закрепительной втулке | 45 | 90 | 35 | 0.765 |
 | 5-130 АЛ | Комплектный, с сепаратором | 150 | 225 | 35 | 5.05 |
 | 6 1000807 ЛУ | Комплектный, с сепаратором | 35 | 47 | 7 | 0.03 |
 | 750 Л | Комплектный, с сепаратором | 250 | 335 | 41 | 10.70 |
 | 980067 ЮУС2 | С выступающим внутренним кольцом, с канавкой для комплектования шариками, без сепаратора | 7 | 24 | 12 | 0.0216 |
 | 980700 ЮУС2 | С выступающим внутренним кольцом, с канавкой для комплектования шариками, без сепаратора | 10 | 37 | 12 | 0.07 |
 | 880015 | С упорным бортом на наружном кольце | 5 | 14 | 5 | 0.0039 |
 | 25 2060154 ЮТ | Шариковый радиальный | 1.50 | 4 | 1.70 | 0 |
 | 6-1000919 | Комплектный, с сепаратором | 95 | 130 | 18 | 0.76 |
 | 6-50115 | Со стопорной канавкой на наружном кольце | 75 | 115 | 20 | 0.61 |
 | 7 1000096 | Комплектный, с сепаратором | 6 | 15 | 5 | 0 |
 | 81/500 | Шариковый упорный | 500 | 600 | 80 | 46.7 |
 | 180316 К5С17 | Шариковый радиальный | 80 | 170 | 39 | 3.64 |
 | 160224 | Шариковый радиальный | 120 | 215 | 40 | 5.22 |
 | 26 211 Д1 | Комплектный, с сепаратором | 55 | 100 | 21 | 0.60 |
 | 480207К | С широким внутренним кольцом, с сферической наружной поверхностью наружного кольца, с установочным винтом во внутреннем кольце | 35 | 72 | 42.9 | 0 |
 | 5 7000107 | Комплектный, с сепаратором | 35 | 62 | 9 | 0.11 |
 | 6 1000088 Т | Комплектный, с сепаратором | 8 | 16 | 4 | 0 |
 | 6 1000802 | Комплектный, с сепаратором | 15 | 24 | 5 | 0.008 |
 | 76-180607 Е1С2 | Шариковый радиальный | 35 | 80 | 31 | 0.661 |
 | 76-410 АШ | Комплектный, с сепаратором | 50 | 130 | 31 | 1.91 |
 | 6-727 | Комплектный, с сепаратором | 135 | 195 | 28 | 2.97 |
 | 70 414 А | Комплектный, с сепаратором | 70 | 180 | 42 | 5.24 |
 | 75 180603 Е1УС22Ш6 | Шариковый радиальный | 17 | 47 | 19 | 0.14 |
 | 5 1000906 Р1 | Комплектный, с сепаратором | 30 | 47 | 9 | 0.06 |
 | 6-29 ХШ1У | Шариковый радиальный | 9 | 26 | 8 | 0.0195 |
 | 80224 А | Шариковый радиальный | 120 | 215 | 40 | 5.16 |
 | 180609 АК | Шариковый радиальный | 45 | 100 | 36 | 1.3 |
 | 6 180503 АК4С9 | Шариковый радиальный | 17 | 40 | 16 | 0.09 |
 | 6 230 Л | Комплектный, с сепаратором | 150 | 270 | 45 | 12.30 |
 | 70 1000968 Л | Комплектный, с сепаратором | 340 | 460 | 56 | 27 |
 | 1000098 Л | Комплектный, с сепаратором | 8 | 19 | 6 | 0.008 |
 | 110E5 | Комплектный, с сепаратором | 50 | 80 | 16 | 0.251 |
 | 132 Л | Комплектный, с сепаратором | 160 | 240 | 38 | 6.40 |
 | 205 2000083 Ю5Т | Комплектный, с сепаратором | 3 | 7 | 2.5 | 0.0004 |
 | 25 7000105 БТ2 | Комплектный, с сепаратором | 25 | 47 | 8 | 0.08 |
Однорядные радиальные шарикоподшипники являются наиболее часто используемыми типами подшипников. Простые в настройке, нечувствительные к работе, подходящие для высоких и очень высоких скоростей, они используются по-разному.
Конструкция с глубокими канавками позволяет воспринимать как радиальные, так и осевые нагрузки в обоих направлениях.
Однорядные радиальные шарикоподшипники имеют стандартные сепараторы из штампованной стали или латунного листа. В качестве альтернативы доступны сепараторы из пластика, фенольной смолы или цельной обработанной латуни.
Для герметизации радиальных шарикоподшипников они могут быть оснащены защитными дисками или уплотнениями с одной или обеих сторон. Также возможно сочетание того и другого. Также имеется выбор специальных уплотнений и крышек для особых условий эксплуатации, например, для высоких скоростей и температур, если требуется герметичное уплотнение, если требуется функция фильтрации непосредственно на подшипнике качения или определение скорости.
Также доступны радиальные шарикоподшипники с кольцевой канавкой на наружном кольце.
Двухрядный радиальный шарикоподшипник
Двухрядные радиальные шарикоподшипники аналогичны по конструкции однорядным радиальным шарикоподшипникам и используются в тех случаях, когда грузоподъемность однорядной конструкции недостаточна. Они имеют такое же отверстие и наружный диаметр и лишь немного шире, благодаря чему гарантируется значительно более высокая упругость.
Однонаправленные осевые радиальные шарикоподшипники
Однонаправленные упорные радиальные шарикоподшипники состоят из разъемных элементов, таких как шайба вала, шайба корпуса и шариковое кольцо, и оснащены штампованным сепаратором из листовой стали. С углом контакта 90° они подходят только для поглощения осевых нагрузок. Подшипники поддерживают вал только в одном направлении и подходят для низких скоростей.
Два направления осевых радиальных шарикоподшипников
Осевые радиальные шарикоподшипники с двумя направлениями имеют две шайбы корпуса и два набора шариков, удерживаемых сепараторами, и поэтому могут выдерживать осевые нагрузки в обоих направлениях.
