Роликовый подшипник BT4B 330650 EX/C500

Подшипник BT4B 330650 EX/C500 — это импортный роликовый радиально-упорный конический подшипник, четырехрядный, обозначение основновного исполнения 330650, размер 406.4*546.1*288.925 мм.

Стандарт: ISO
Бренд: SKF
Внутренний диаметр: 406.4 мм
Наружный диаметр: 546.1 мм
Ширина: 288.925 мм
Масса: 186 кг

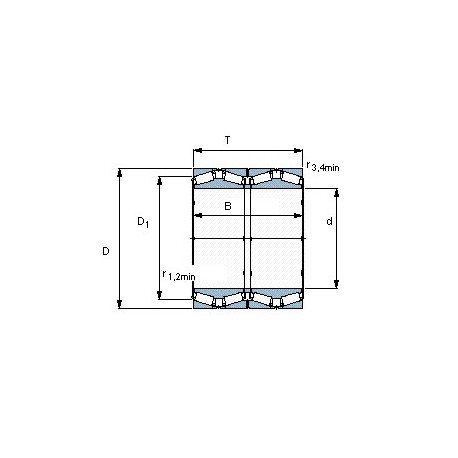

Подшипник BT4B 330650 EX/C500 чертеж — Чертеж подшипника BT4B 330650 EX/C500

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Префикс BT4B — Префиксы номера чертежа, которые могут стоять перед номером чертежа, состоящим из четырёх или шести цифр. Суффикс X — Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации
Взаимозаменяемость

Таблица размеров и характеристик подшипника BT4B 330650 EX/C500

Производитель SKF

Подшипники SKF значительно улучшили все ключевые аспекты рабочих параметров. В новых подшипниках качения фирма объединила трибологию, применение материалов, оптимизацию конструкции и производственных процессов, а также другие запатентованные знания из полученного опыта.

Классификация:

Обозначение - bt4b 330650 ex/c500;

Габаритные и посадочные размеры:

d (мм) Внутренний диаметр - 406.4;
D (мм) Наружный диаметр - 546.1;
m (кг) Масса - 186;
T (мм) Высота - 288.925;
В (мм) Ширина - 288.925;

Прочие характеристики:

Pu (N) Предел усталостной прочности - 815000;

Пропускная способность:

Co (kN) Грузоподъемность статическая - 10200;
C (kN) Грузоподъемность динамическая - 4650;

В таблице приведены основные размеры подшипника BT4B 330650 EX/C500, технические характеристики и номинальные значения.

Таблица модификаций подшипника BT4B 330650 EX/C500

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
BT4B 330650 E/C500	Префиксы номера чертежа, которые могут стоять перед номером чертежа, состоящим из четырёх или шести цифр..	406.4	546.1	288.925	186
BT4B 330650 E/C505	Префиксы номера чертежа, которые могут стоять перед номером чертежа, состоящим из четырёх или шести цифр..	406.4	546.1	288.925	185

Модификации подшипника BT4B 330650 EX/C500 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.

Таблица взаимозаменяемости

Номер	d,мм	D,мм	B,мм
BT4-8014 G/HA1VA901	406.4	546.1	288.925
BT4B 328838 BG/HA1VA901	406.4	546.1	288.925
BT4B 328838 BG/HA1VA902	406.4	546.1	288.925
BT4B 328838 G/HA1VA901	406.4	546.1	288.925
