Роликовый подшипник BT4B 330650 E/C505

Подшипник BT4B 330650 E/C505 — это импортный роликовый радиально-упорный конический подшипник, четырехрядный, обозначение основновного исполнения 330650, размер 406.4*546.1*288.925 мм.

Стандарт: ISO
Бренд: SKF
Внутренний диаметр: 406.4 мм
Наружный диаметр: 546.1 мм
Ширина: 288.925 мм
Масса: 185 кг

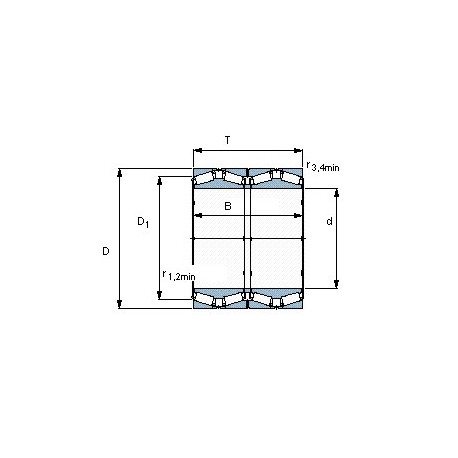

Подшипник BT4B 330650 E/C505 чертеж — Чертеж подшипника BT4B 330650 E/C505

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Префикс BT4B — Префиксы номера чертежа, которые могут стоять перед номером чертежа, состоящим из четырёх или шести цифр.

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации
Взаимозаменяемость

Таблица размеров и характеристик подшипника BT4B 330650 E/C505

Производитель SKF

Подшипники SKF значительно улучшили все ключевые аспекты рабочих параметров. В новых подшипниках качения фирма объединила трибологию, применение материалов, оптимизацию конструкции и производственных процессов, а также другие запатентованные знания из полученного опыта.

Классификация:

Обозначение - bt4b 330650 e/c505;

Габаритные и посадочные размеры:

d (мм) Внутренний диаметр - 406.4;
D (мм) Наружный диаметр - 546.1;
m (кг) Масса - 185;
T (мм) Высота - 288.925;
В (мм) Ширина - 288.925;

Прочие характеристики:

Pu (N) Предел усталостной прочности - 815000;

Пропускная способность:

Co (kN) Грузоподъемность статическая - 10200;
C (kN) Грузоподъемность динамическая - 5000;

В таблице приведены основные размеры подшипника BT4B 330650 E/C505, технические характеристики и номинальные значения.

Таблица модификаций подшипника BT4B 330650 E/C505

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
BT4B 330650 E/C500	Префиксы номера чертежа, которые могут стоять перед номером чертежа, состоящим из четырёх или шести цифр..	406.4	546.1	288.925	186
BT4B 330650 EX/C500	Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. Префиксы номера чертежа, которые могут стоять перед номером чертежа, состоящим из четырёх или шести цифр..	406.4	546.1	288.925	186

Модификации подшипника BT4B 330650 E/C505 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.

Таблица взаимозаменяемости

Номер	d,мм	D,мм	B,мм
BT4-8014 G/HA1VA901	406.4	546.1	288.925
BT4B 328838 BG/HA1VA901	406.4	546.1	288.925
BT4B 328838 BG/HA1VA902	406.4	546.1	288.925
BT4B 328838 G/HA1VA901	406.4	546.1	288.925
