Шариковый подшипник 618/500 TN9

Подшипник 618/500 TN9 — это импортный шариковый радиальный подшипник, однорядный, обозначение основновного исполнения 618/500, размер 500*620*56 мм.

Стандарт: ISO
Бренд: SKF
Внутренний диаметр: 500 мм
Наружный диаметр: 620 мм
Ширина: 56 мм
Масса: 37.5 кг

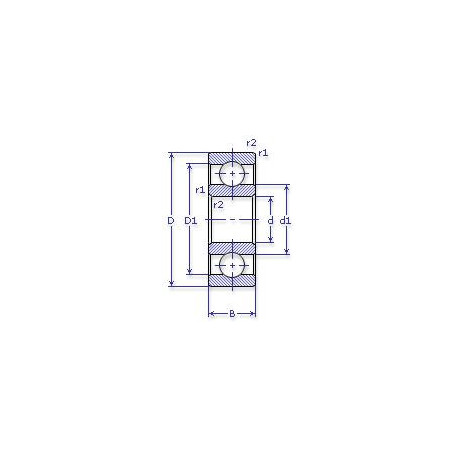

Подшипник 618/500 TN9 чертеж — Чертеж подшипника 618/500 TN9

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Суффикс T — Механически обработанный сепаратор из текстолита Суффикс N — Канавка во внешнем кольце, но без стопорного кольца

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации
Взаимозаменяемость

Таблица размеров и характеристик подшипника 618/500 TN9

Производитель SKF

Подшипники SKF значительно улучшили все ключевые аспекты рабочих параметров. В новых подшипниках качения фирма объединила трибологию, применение материалов, оптимизацию конструкции и производственных процессов, а также другие запатентованные знания из полученного опыта.

Классификация:

Обозначение - 618/500 tn9;

Габаритные и посадочные размеры:

d (мм) Внутренний диаметр - 500;
D (мм) Наружный диаметр - 620;
m (кг) Масса - 37.5;
В (мм) Ширина - 56;

Прочие характеристики:

Pu (N) Предел усталостной прочности - 11200;

Пропускная способность:

Co (kN) Грузоподъемность статическая - 620;
C (kN) Грузоподъемность динамическая - 332;

В таблице приведены основные размеры подшипника 618/500 TN9, технические характеристики и номинальные значения.

Таблица модификаций подшипника 618/500 TN9

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
618/500	Основное исполнение.	500	620	56	37.5
618/500-M	Твердый латунный сепаратор с шариковой направляющей.	500	620	56	38.7
618/500 MA	Измененная или модифицированная внутренняя конструкция при неизменных основных размерах.	500	620	56	40.5

Модификации подшипника 618/500 TN9 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.

Таблица взаимозаменяемости

Номер	d,мм	D,мм	B,мм
618/500	500	620	56
618/500-M	500	620	56
618/500 MA	500	620	56
68/500	500	620	56
