Шариковый подшипник 618/500-M
Подшипник 618/500-M — это импортный шариковый радиальный подшипник, однорядный, обозначение основновного исполнения 618/500, размер 500*620*56 мм.
Стандарт: ISO
Бренд: FAG
Внутренний диаметр: 500 мм
Наружный диаметр: 620 мм
Ширина: 56 мм
Масса: 38.7 кг
Стоимость подшипника отправляется по запросу
Узнать цену
Суффикс M — Твердый латунный сепаратор с шариковой направляющей
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации и аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
Написать в Телеграм, WhatsApp +7 (977) 089-51-20
или отправьте заявку на почту: zakaz@detmeh.ru
Таблица размеров и характеристик подшипника 618/500-M
Производитель FAG
Немецкий производитель FAG – это компания, основанная в далеком 1883 году. Этот производитель стоял у истоков серийного производства шариковых подшипников качения, так как именно она первой начала шлифовать шарики при помощи специального станка собственной разработки. В 1886 году бренд выпустил первые опоры качения и с тех пор больше не покидал десятку мировых лидеров своей индустрии. С 1905 года фирма зарегистрировала торговую марку FAG, которая была независимой почти столетие. Только в 2001 году производитель объединился с компанией INA и стал частью концерна Schaeffler KG.

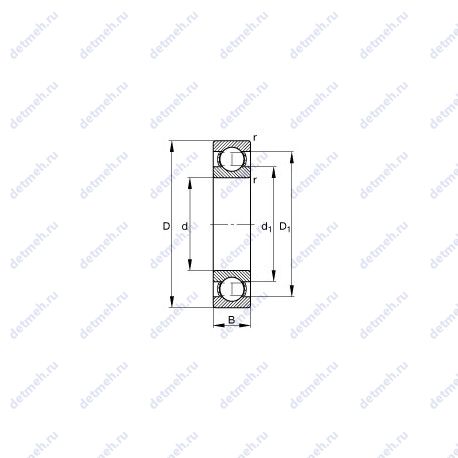

Габаритные и посадочные размеры:
- Внутренний диаметр (d): 500 мм.
- Наружный диаметр (D): 620 мм.
- Ширина (высота) (B): 56 мм
- Высота. мм: 56
- Внешний диаметр: 620 мм
- Внутренний диаметр: 500 мм
Прочие характеристики:
- da min.: 512.4 мм.
- Размер (r): 3 мм.
- Da max.: 607.6 мм.
- nB: 1060 1/min
- nG: 1710 1/min
- Cur: 12300 n
- C0r: 510000 n
- Cr: 295000 n
- m: 38.7 kg
- Размер (D1): 580.9 мм.
- Размер сопряженных деталей (ra max.): 2.5 мм
- Размер (d1): 540.4 мм.
- Размеры. мм: 500x620x56
Классификация:
- Основной тип: шариковый радиальный
- Нагрузка: радиальная
- Обозначение: 618/500-m
- Тела качения: шарики
В таблице приведены основные размеры подшипника 618/500-M, технические характеристики и номинальные значения.
Таблица модификаций подшипника 618/500-M
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| 618/500 | Основное исполнение. | 500 | 620 | 56 | 37.5 |
| 618/500 MA | Измененная или модифицированная внутренняя конструкция при неизменных основных размерах. | 500 | 620 | 56 | 40.5 |
| 618/500 TN9 | Механически обработанный сепаратор из текстолита. Канавка во внешнем кольце, но без стопорного кольца. | 500 | 620 | 56 | 37.5 |
Модификации подшипника 618/500-M - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
Таблица взаимозаменяемости
| Номер | d,мм | D,мм | B,мм | Условие | Отличия | Различия |
|---|---|---|---|---|---|---|
| 618/500 | 500 | 620 | 56 | |||
| 618/500 MA | 500 | 620 | 56 | |||
| 68/500 | 500 | 620 | 56 | |||
| 618/500 TN9 | 500 | 620 | 56 |
