Шариковый подшипник 234420 TN9/SP

Подшипник 234420 TN9/SP — это импортный шариковый радиальный подшипник, двухрядный, обозначение основновного исполнения 234420, размер 100*150*0 мм.
Отечественный аналог - 4178820Е.

Стандарт: ISO
Бренд: SKF
Внутренний диаметр: 100 мм
Наружный диаметр: 150 мм
Ширина: 0 мм
Масса: 3.15 кг

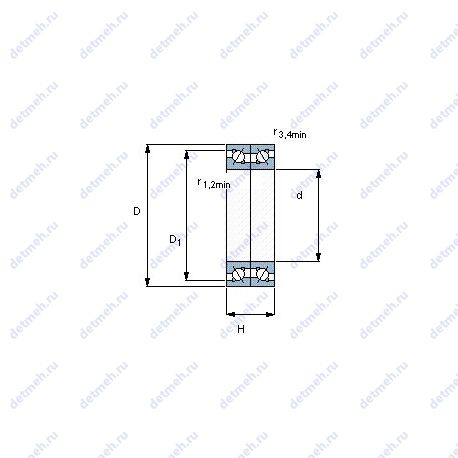

Подшипник 234420 TN9/SP чертеж — Чертеж подшипника 234420 TN9/SP

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Префикс 2 — Только для внутреннего и наружного колец Суффикс T — Механически обработанный сепаратор из текстолита Суффикс SP — Точность размеров примерно соответствует классу точности Р5, биения — классу точности Р4 Суффикс N — Канавка во внешнем кольце, но без стопорного кольца

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации
Аналоги

Таблица размеров и характеристик подшипника 234420 TN9/SP

Производитель SKF

Подшипники SKF значительно улучшили все ключевые аспекты рабочих параметров. В новых подшипниках качения фирма объединила трибологию, применение материалов, оптимизацию конструкции и производственных процессов, а также другие запатентованные знания из полученного опыта.

Классификация:

Обозначение - 234420 tn9/sp;

Габаритные и посадочные размеры:

d (мм) Внутренний диаметр - 100;
D (мм) Наружный диаметр - 150;
m (кг) Масса - 3.15;
C (мм) Ширина наружного кольца - 30;
H (мм) Высота профиля - 60;

Прочие характеристики:

Pu (N) Предел усталостной прочности - 8150;

Пропускная способность:

Co (kN) Грузоподъемность статическая - 245;
C (kN) Грузоподъемность динамическая - 66.3;

В таблице приведены основные размеры подшипника 234420 TN9/SP, технические характеристики и номинальные значения.

Таблица модификаций подшипника 234420 TN9/SP

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
234420	Основное исполнение.	100	150	60	3.17
234420B	Только для внутреннего и наружного колец.	100	150	60	3.33
234420-M-SP	Только для внутреннего и наружного колец. Твердый латунный сепаратор с шариковой направляющей. Точность размеров примерно соответствует классу точности Р5, биения — классу точности Р4.	100	150	60	3.17

Модификации подшипника 234420 TN9/SP - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.

Аналоги подшипника 234420 TN9/SP

Бренд	Номер	d,мм	D,мм	B,мм	Стандарт
ГПЗ-23	4 178820 Е	100	150	60	ГОСТ
SKF	234420 TN9/SP	100	150	0	ISO

Аналог подшипника 234420 TN9/SP — это идентичный подшипник по конструктивному исполнению, размерам и характеристикам, изготовленный разными производителями, является полностью взаимозаменяемым.
