Шариковый подшипник 4-178820 Е

Подшипник 4-178820 Е — это отечественный шариковый упорно-радиальный подшипник, двухрядный, с углом контакта 60º, обозначение основновного исполнения 178820, размер 100*150*60 мм.
Импортный аналог - 234420TN9SP.

Стандарт: ГОСТ
Бренд: ГПЗ-23
Внутренний диаметр: 100 мм
Наружный диаметр: 150 мм
Ширина: 60 мм
Масса: 3.12 кг

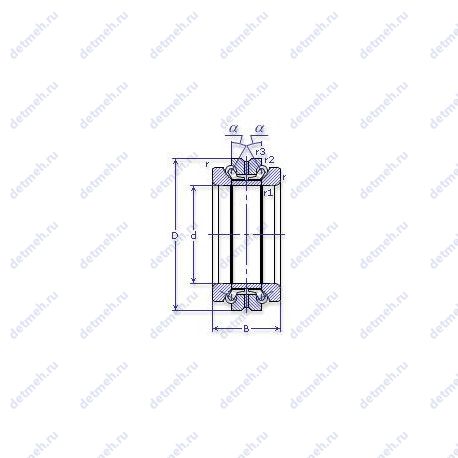

Подшипник 4-178820 Е чертеж — Чертеж подшипника 4-178820 Е

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Суффикс Е — Сепаратор из текстолита.

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации
Аналоги

Таблица размеров и характеристик подшипника 4-178820 Е

Производитель ГПЗ-23

ГПЗ-23 (ЗАО «Вологодский подшипниковый завод», ВПЗ) — один из крупнейших и старейших производителей подшипников в России. Завод расположен в Вологде и работает с 1976 года. Предприятие выпускает широкий ассортимент подшипников для автомобильной, железнодорожной, машиностроительной и оборонной промышленности. Продукция завода соответствует российским и международным стандартам.

Габаритные и посадочные размеры:

d (мм) Внутренний диаметр - 100;
m (кг) Масса - 3.1200;
В (мм) Ширина - 60;
D (мм) Наружный диаметр - 150;
Ширина - 60 мм;
Масса - 3.2 кг;
Внешний диаметр - 150 мм;
Внутренний диаметр - 100 мм;

Пропускная способность:

n grease (1/min) Ном. частота вращен. при пластич. смазке - 3800;
n oil (1/min) Ном. частота вращен. при жидк. смазке - 5000;
Co (kN) Грузоподъемность статическая - 154.1;
C (kN) Грузоподъемность динамическая - 62;

Прочие характеристики:

N шариков Количество шариков - 58;
d шарика (мм) Диаметр шарика - 10.319;
Материал Марка стали - шх-15;
ГОСТ - ГОСТ 20821;
Размеры. мм - 100x150x60;
Номер по ГОСТ - 4-178820 е;

Классификация:

Основной тип - шариковый упорный;
Обозначение - 4 178820 е;
Нагрузка - осевая;
Тела качения - шарики;

В таблице приведены основные размеры подшипника 4-178820 Е, технические характеристики и номинальные значения.

Таблица модификаций подшипника 4-178820 Е

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
178820	Основное исполнение.	100	150	60	3.2
178820 Е	Сепаратор из текстолита..	100	150	60	3.12
178820 Л	Сепаратор из латуни..	100	150	60	3.12
178820 Л1	Сепаратор из латуни..	100	130	60	3.19
2 178820 Е	Сепаратор из текстолита..	100	150	60	3.12
2-178820 Л	Сепаратор из латуни..	100	150	60	3.204
4-178820 Л	Сепаратор из латуни..	100	150	60	3.2
2-178820 Л1	Сепаратор из латуни..	100	150	60	3.2
4-178820 Л1	Сепаратор из латуни..	100	150	60	3.2
2 178820 ЕШ3	Нормы шумности. Сепаратор из текстолита..	100	150	60	3.12
4 178820 ЕШ3	Нормы шумности. Сепаратор из текстолита..	100	150	60	3.12
5 178820 ЕШ2	Нормы шумности. Сепаратор из текстолита..	100	150	60	3.12
2 178820 Л1Ш3	Нормы шумности. Сепаратор из латуни..	100	150	60	3.12
4 178820 Л1Ш3	Нормы шумности. Сепаратор из латуни..	100	150	60	3.12
5 178820 Л1Ш2	Нормы шумности. Сепаратор из латуни..	100	150	60	3.12

Модификации подшипника 4-178820 Е - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.

Аналоги подшипника 4-178820 Е

Бренд	Номер	d,мм	D,мм	B,мм	Стандарт
ГПЗ-23	4 178820 Е	100	150	60	ГОСТ
SKF	234420 TN9/SP	100	150	0	ISO

Аналог подшипника 4-178820 Е — это идентичный подшипник по конструктивному исполнению, размерам и характеристикам, изготовленный разными производителями, является полностью взаимозаменяемым.
