Подшипник 203 KRR ISO

Модификация 203 KRR — это импортный корпусный подшипник, однорядный, основное конструктивное исполнение - 203.
Размер подшипника: 17*40*18.3 мм.

  1. Стандарт качестваСтандарт: ISO
  2. ПроизводителиБренд: INA
  3. Внутренний диаметрВнутренний диаметр: 17 мм
  4. Наружный диаметрНаружный диаметр: 40 мм
  5. ШиринаШирина: 18.3 мм
  6. МассаМасса: 0.07 кг

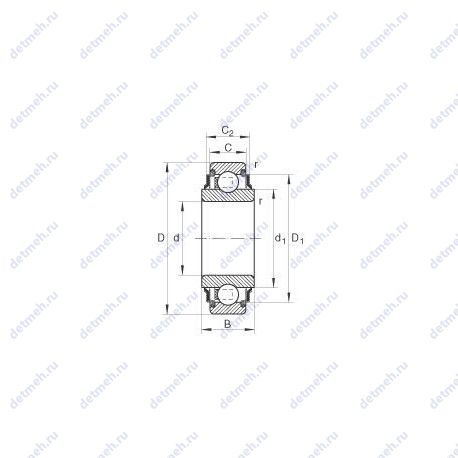

Подшипник 203 KRR чертеж
Чертеж подшипника 203 KRR

Стоимость подшипника отправляется по запросу

Узнать цену

Обратите внимание!

Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.

Вы можете связаться с нами по телефону: +7 (495) 255-13-10

или отправьте заявку на почту: zakaz@detmeh.ru

Таблица модификаций подшипника 203 KRR

НомерТехнические требованияd,ммD,ммB,ммm,кг
BXRE203-2HRS1740120.067
BXRE203-2Z1740120.067
BXRE2031740120.067
BXRE203-2RSR1740120.067
N203Однорядный цилиндрический роликовый подшипник. Внутреннее кольцо подшипника имеет два борта, наружное - без бортов
Два смещенных на 180° стопорных паза на наружной поверхности на­ружного кольца подшипника
17401269
NJ203 EMA617401279
NJ203 EM617401280
NU203 EM1A17401277
NU203 EMA617401277
N203 E1740120.067
NF203 E1740120.072
NH203 E1740120.078
NJ203E1740120.071
NP203 E1740120.075
NU203 E1740120.069
NUP203 E1740120.073
NF203Канавка под стопорное кольцо на наружном кольце подшипника
Механически обработанный сепаратор из стали или специального чугуна
1740120.072
NJ203Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт
Канавка под стопорное кольцо на наружном кольце подшипника
Штампованный сепаратор из стального листа
1740120.071
NU 203Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет
Канавка под стопорное кольцо на наружном кольце подшипника
1740120.069
NUP 203Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо
Канавка под стопорное кольцо на наружном кольце подшипника
Точность размеров примерно соответствует классу точности Р4, биения меньше, чем у под­шипников класса точности Р4
1740120.073
N203-E-TVP21740120.068
NJ203-E-TVP21740120.07
NJ203-E-TVP2 + HJ203-E1740120.07
NU203-E-TVP21740120.069
NUP203-E-TVP21740120.073
NH203Канавка под стопорное кольцо на наружном кольце подшипника
1740120.078
NP 203Канавка под стопорное кольцо на наружном кольце подшипника
1740120.075
NJ203-E-TVP31740120.068
NJ203-E-TVP3+HJ203-E1740120.077
NU203-E-TVP31740120.068
NUP203-E-TVP31740120.068
RUS20322.940120.05
N 203 ECPОднорядный цилиндрический роликовый подшипник, внутреннее кольцо имеет два борта, наружное - без бортов
1740120.066
RNU 203 ECP22.140120.054
NJ203EG151740120.07
NU203EG151740120.07
RNU203EG1522.140120.05
NJ203E.TVP1740120.068
NU203E.TVP1740120.068
NUP203E.TVP1740120.068
Q2031740120.084
QJ 203Шариковый подшипник с четырех-точечным контактом
Штампованный сепаратор из стального листа
1740120.082
QJ 203 N2 M1740120.082
BNT203Пластиковый, нейлоновый или тефлоновый сепаратор
1740120.054
QJ 203 N2MAШариковый подшипник с четырехточечным контактом
Измененная или модифицированная внутренняя конструкция при неизменных основных размерах
1740120.082
LD203-2RS174712110
SB203Угол контакта 40 градусов
1740220.1
UC203Угол контакта 20 градусов
174027.40.18
SA2031740190.09
FD203174019.10.09
NA203174734.20.25
RB203Угол контакта 40 градусов
1747310.24
SA203F174019.10.13
ER2031747310.24
SC203-2RSКонтактные уплотнения типа RS с обеих сторон игольчатого роликоподшипника
1740120.06
UC203L21747310.18
KH203AE174019.10.1
SSN203LL1740120.06
TMB203AJR2X/42C3Изготовлено из специально термически обработанной стали
Уплотнение из полиакрила
Внутренний радиальный зазор С3
Штампованный сепаратор из упрочнённой стали
Модификация фаски
1742120.057
TMB203A/42Изготовлено из специально термически обработанной стали
Уплотнение из полиакрила
1742120
TMB203AJR2X/42C4Изготовлено из специально термически обработанной стали
Уплотнение из полиакрила
Внутренний радиальный зазор С4
Штампованный сепаратор из упрочнённой стали
Модификация фаски
1742120.077
UC203D11747310.18
UCS203LD1NКанавка для стопорного кольца на наружном кольце
1747310.18
AEL203D11740190.1
AS203D11740220.08
ASS203NКанавка для стопорного кольца на наружном кольце
1740220.1
AELS203NКанавка для стопорного кольца на наружном кольце
174028.60.1
CS203LLUДвухкромочное нитриловое контактное уплотнение
1740120.06
YAR 203-008-2F12.74027.40.12
YAR203/12-2F124027.40.11
YAR203-010-2F15.874027.40.11
YAR203-2F174027.40.09
YAR203/15-2F154027.40.1
YET203/15154019.10.12
YET203174019.10.1
YAT203Измененная или модифицированная внутренняя конструкция при неизменных основных размерах
174022.10.07
YAT203-01015.8754022.50.1
YET203-00812.74028.60.13
UC203G21747310.18
US203G21740220.1
US203Сферический наружный диаметр
1740120.1
US203-1117.462540120.1
CS203Сферический наружный диаметр
1740120.06
ES203Контактное уплотнение с одной стороны
Сферический наружный диаметр
174028.60.13
ES203-1117.46254028.60.13
ES203G2174028.60.13
EX203Контактное уплотнение с одной стороны
174743.50.25
EX203G2174743.50.25
W203PPGШирокий, однорядный с одинаковой внутренней и внешней шириной
174017.480.091
W203PPШирокий, однорядный с одинаковой внутренней и внешней шириной
174017.480.091
SUC2031747310
BSA 203 CG-2RZ1740120.078
BSA 203 C1740120.078
BSA 203 CG1740120.078
N 203 ECPHОднорядный цилиндрический роликовый подшипник, внутреннее кольцо имеет два борта, наружное - без бортов
1740120.065
NJ 203 ECPОднорядный цилиндрический роликовый подшипник, наружное кольцо имеет два борта, наружное кольцо - один борт
1740120.069
NJ 203 ECMLОднорядный цилиндрический роликовый подшипник, наружное кольцо имеет два борта, наружное кольцо - один борт
1740120.083
NU 203 ECMLОднорядный цилиндрический роликовый подшипник, наружное кольцо имеет два борта, а внутреннее бортов не имеет
1740120.075
NU 203 ECPОднорядный цилиндрический роликовый подшипник, наружное кольцо имеет два борта, а внутреннее бортов не имеет
1740120.068
NUP 203 ECPОднорядный цилиндрический роликовый подшипник, наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо
1740120.072
203 KRR AH0216.24018.30.07
203 NPPB170120.06
RNU 203 TN922.940120.044
203К1740120.064
Что такое модификация подшипника?

Модификации — это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.

У модификаций подшипников методы контроля бывают разные:

  1. Категория
  2. Ряд момента трения
  3. Группа радиального зазора
  4. Класс точности

Так же могут отличаться технические требования:

  1. Увеличенная грузоподъёмность
  2. Изменения конструктивных решений
  3. Модифицированный контакт
  4. Нестандартные материалы
  5. Специальные технические условия
  6. Материал и конструкция сепараторов подшипника
  7. Материалы колец и тел качения
  8. Температура отпуска и рабочая температура
  9. Марка смазки
  10. Вибрация и шумность
  11. Частота вращения предельная при пластичной смазке и жидкой
  12. Максимальная эксплуатационная нагрузка
  13. Уровень защиты

Таблица размеров и характеристик подшипника 203 KRR

В таблице приведены основные размеры подшипника, технические характеристики и номинальные значения, определяющие уровень соответствия данного подшипника для выполнения требуемых конструктивных решений.

Производитель INA

INA — Подшипниковая компания INA, подразделение Schaeffler Group. INA занимается производством подшипников качения, подшипников скольжения и линейных компонентов исключительного качества. Подшипниковая компания INA также обеспечивает потребности автомобильной промышленности своей обширной линейкой прецизионных деталей, выбранных для многочисленных внутренних работ автомобильных двигателей, трансмиссий и силовых агрегатов.

Классификация:

  • Обозначение - 203 krr;

Габаритные и посадочные размеры:

  • d (мм) Внутренний диаметр - 17;
  • В (мм) Ширина - 18.3;
  • m (кг) Масса - 0.07;
  • D (мм) Наружный диаметр - 40;

Пропускная способность:

  • Co (kN) Грузоподъемность статическая - 4.75;
  • C (kN) Грузоподъемность динамическая - 9.8;
×
