Шарнирный подшипник GEZM 600 ES-2RS
Подшипник GEZM 600 ES-2RS — это импортный шарнирный подшипник, обозначение основновного исполнения 600, размер 152.4*222.25*209.55 мм.
Стандарт: ISO
Бренд: SKF
Внутренний диаметр: 152.4 мм
Наружный диаметр: 222.25 мм
Ширина: 209.55 мм
Масса: 21.5 кг
Стоимость подшипника отправляется по запросу
Узнать цену
Префикс GEZM — Радиальный сферический подшипник скольжения дюймового размера, с цилиндрическим расширением с обеих сторон внутреннего кольца. Суффикс ES — Требует обслуживания, смазывается через отверстие или пресс-масленку в корпусе и через вал Суффикс 2RS — Контактные уплотнения типа RS с обеих сторон подшипника
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации и аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
Написать в Телеграм, WhatsApp +7 (977) 089-51-20
или отправьте заявку на почту: zakaz@detmeh.ru

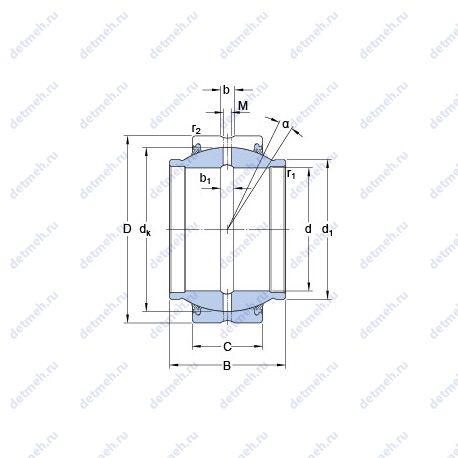

Таблица размеров и характеристик подшипника GEZM 600 ES-2RS
Производитель SKF
Подшипники SKF значительно улучшили все ключевые аспекты рабочих параметров. В новых подшипниках качения фирма объединила трибологию, применение материалов, оптимизацию конструкции и производственных процессов, а также другие запатентованные знания из полученного опыта.
Исходные данные для расчета:
- Удельный коэффициент статической нагрузки K0: 300 н/мм²
- Удельный коэффициент динамической нагрузки K: 100 н/мм²
Прочие характеристики:
- Da max.: 213.5 мм
- rb max.: 1.1 мм
- b: 15 мм
- da min.: 164 мм
- b1: 11 мм
- M: 8 мм
- dk: 207.162 мм
- Da min.: 197.5 мм
- Материальная константа KM: 330
- Размеры. мм: 222.25x152.4x209.55
- Размер (r1 min.): 2 мм
- Размер (r2 min.): 1.1 мм
- Размер сопряженных деталей (da max): 178.3 мм
- Размер сопряженных деталей (ra max.): 2 мм
- Размер (d1): 178.3 мм
Габаритные и посадочные размеры:
- Угол наклона (α): 5°
- d (мм) Внутренний диаметр: 152.4
- D (мм) Наружный диаметр: 222.25
- m (кг) Масса: 21.718
- В (мм) Ширина: 209.55
- C (мм) Ширина наружного кольца: 104.775
- Внутренний диаметр (d): 152.4 мм
- Внутренний диаметр: 222.25 мм
- Внешний диаметр: 152.4 мм
- Высота. мм: 209.55
- Ширина наружной обоймы (C): 104.775 мм
- Масса: 21.5 кг
- Наружный диаметр (D): 222.25 мм
- Ширина (высота) (B): 209.55 мм
Пропускная способность:
- Co (kN) Грузоподъемность статическая: 5200
- C (kN) Грузоподъемность динамическая: 1730
- Динамическая грузоподъемность (C): 1730 кн
- Статическая грузоподъемность (C0): 5200 кн
Классификация:
- Обозначение: gezm 600 es-2rs
- Основной тип: шарнирный
В таблице приведены основные размеры подшипника GEZM 600 ES-2RS, технические характеристики и номинальные значения.
Таблица модификаций подшипника GEZM 600 ES-2RS
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| T600 | Конический роликовый подшипник некоторых метрических размеров по стандарту ISO 355-1977. | 152.4 | 241.3 | 76.2 | 14.1 |
| T600W | Конический роликовый подшипник некоторых метрических размеров по стандарту ISO 355-1977. Без кольцевой канавки и смазочных отверстий в наружном кольце. | 152.4 | 241.3 | 76.2 | 14.1 |
| GEZ 600 ES | Требует обслуживания, смазывается через отверстие или пресс-масленку в корпусе и через вал. Радиальный сферический подшипник скольжения дюймового размера.. | 152.4 | 222.25 | 120.65 | 17.5 |
| GEZM 600 ES | Требует обслуживания, смазывается через отверстие или пресс-масленку в корпусе и через вал. Радиальный сферический подшипник скольжения дюймового размера, с цилиндрическим расширением с обеих сторон внутреннего кольца.. | 152.4 | 222.25 | 209.55 | 21.5 |
| GEZM600ES-2LS | Требует обслуживания, смазывается через отверстие или пресс-масленку в корпусе и через вал. Уплотнения типа LS с двух сторон подшипника. | 152.4 | 222.25 | 209.55 | 21.5 |
| GEZ 600 ES-2LS | Требует обслуживания, смазывается через отверстие или пресс-масленку в корпусе и через вал. Уплотнения типа LS с двух сторон подшипника. Радиальный сферический подшипник скольжения дюймового размера.. | 152.4 | 222.25 | 120.65 | 17.5 |
| GEZ 600 ES-2RS | Контактные уплотнения типа RS с обеих сторон подшипника. Требует обслуживания, смазывается через отверстие или пресс-масленку в корпусе и через вал. Радиальный сферический подшипник скольжения дюймового размера.. | 152.4 | 222.25 | 120.65 | 17.5 |
| GEZ 600 TXA-2LS | Уплотнения типа LS с двух сторон подшипника. Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. Механически обработанный сепаратор из текстолита. Измененная или модифицированная внутренняя конструкция при неизменных основных размерах. Радиальный сферический подшипник скольжения дюймового размера.. | 152.4 | 222.25 | 120.65 | 17.5 |
| GEZM 600 ESX-2LS | Требует обслуживания, смазывается через отверстие или пресс-масленку в корпусе и через вал. Уплотнения типа LS с двух сторон подшипника. Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. Радиальный сферический подшипник скольжения дюймового размера, с цилиндрическим расширением с обеих сторон внутреннего кольца.. | 152.4 | 222.25 | 209.55 | 21.5 |
Модификации подшипника GEZM 600 ES-2RS - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
Таблица взаимозаменяемости
| Номер | d,мм | D,мм | B,мм | Условие | Отличия | Различия |
|---|---|---|---|---|---|---|
| GEWZ152ES | 152.4 | 222.25 | 209.55 | |||
| GEWZ152ES-2RS | 152.4 | 222.25 | 209.55 |
