Шарнирный подшипник GEP 300 FS

Производитель SKF

Подшипники SKF значительно улучшили все ключевые аспекты рабочих параметров. В новых подшипниках качения фирма объединила трибологию, применение материалов, оптимизацию конструкции и производственных процессов, а также другие запатентованные знания из полученного опыта.

Исходные данные для расчета:

• Удельный коэффициент статической нагрузки K0 - 120 н/мм²;
• Удельный коэффициент динамической нагрузки K - 80 н/мм²;

Прочие характеристики:

• rb max. - 1 мм;
• b - 15.5 мм;
• da min. - 315 мм;
• b1 - 15.5 мм;
• M - 7 мм;
• dk - 390 мм;
• Da max. - 411 мм;
• Материальная константа KM - 1055;
• Размеры. мм - 430x300x212;
• Размер (r1 min.) - 1.1 мм;
• Размер (r2 min.) - 1.1 мм;
• Размер сопряженных деталей (da max) - 327 мм;
• Размер сопряженных деталей (ra max.) - 1 мм;
• Da min. - 363 мм;

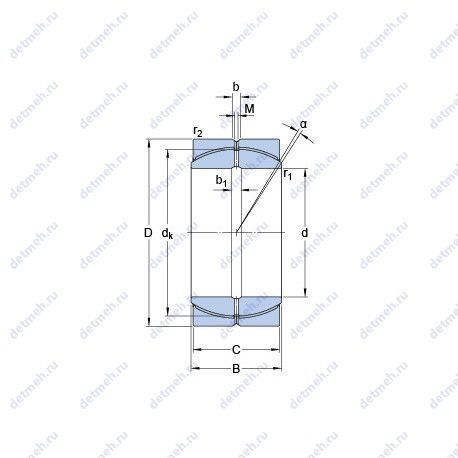

Габаритные и посадочные размеры:

• Угол наклона (α) - 2°;
• d (мм) Внутренний диаметр - 300;
• D (мм) Наружный диаметр - 430;
• m (кг) Масса - 110;
• В (мм) Ширина - 212;
• C (мм) Ширина наружного кольца - 200;
• Внутренний диаметр (d) - 300 мм;
• Внутренний диаметр - 430 мм;
• Внешний диаметр - 300 мм;
• Высота. мм - 212;
• Ширина наружной обоймы (C) - 200 мм;
• Масса - 110 кг;
• Наружный диаметр (D) - 430 мм;
• Ширина (высота) (B) - 212 мм;

Пропускная способность:

• Co (kN) Грузоподъемность статическая - 8300;
• C (kN) Грузоподъемность динамическая - 5600;
• Динамическая грузоподъемность (C) - 5600 кн;
• Статическая грузоподъемность (C0) - 8300 кн;

Классификация:

• Обозначение - gep 300 fs;
• Основной тип - шарнирный;
