Подшипник скольжения GEP 160 FS

Производитель SKF

Подшипники SKF значительно улучшили все ключевые аспекты рабочих параметров. В новых подшипниках качения фирма объединила трибологию, применение материалов, оптимизацию конструкции и производственных процессов, а также другие запатентованные знания из полученного опыта.

Исходные данные для расчета:

• Удельный коэффициент динамической нагрузки K - 80 н/мм²;
• Удельный коэффициент статической нагрузки K0 - 120 н/мм²;

Прочие характеристики:

• Da min. - 195 мм;
• Da max. - 218 мм;
• rb max. - 1 мм;
• b - 7.5 мм;
• da min. - 169 мм;
• b1 - 7.5 мм;
• M - 4 мм;
• dk - 210 мм;
• Размер сопряженных деталей (ra max.) - 1 мм;
• Материальная константа KM - 1055;
• Размеры. мм - 230x160x115, 160x230x115;
• Размер (r1 min.) - 1 мм;
• Размер (r2 min.) - 1 мм;
• Размер сопряженных деталей (da max) - 175 мм;

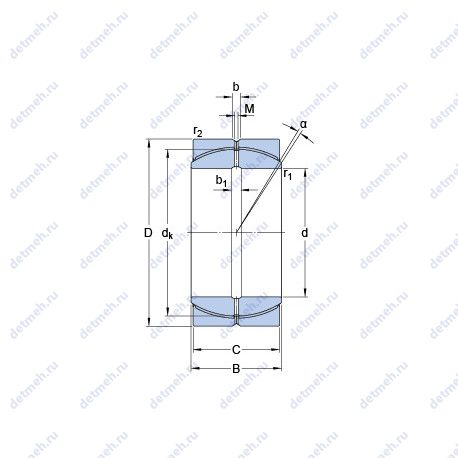

Габаритные и посадочные размеры:

• Угол наклона (α) - 2°;
• d (мм) Внутренний диаметр - 160;
• D (мм) Наружный диаметр - 230;
• m (кг) Масса - 16.6;
• В (мм) Ширина - 115;
• C (мм) Ширина наружного кольца - 109;
• Масса - 16.6 кг;
• Внутренний диаметр - 160 мм;
• Внешний диаметр - 160 мм;
• Высота. мм - 115;
• Ширина наружной обоймы (C) - 109 мм;
• Наружный диаметр (D) - 230 мм;
• Внутренний диаметр (d) - 160 мм;
• Ширина (высота) (B) - 115 мм;

Пропускная способность:

• Co (kN) Грузоподъемность статическая - 2400;
• C (kN) Грузоподъемность динамическая - 1600;
• Динамическая грузоподъемность (C) - 1600 кн;
• Статическая грузоподъемность (C0) - 2400 кн;

Классификация:

• Обозначение - gep 160 fs;
• Основной тип - шарнирный;
