Шарнирный подшипник GE160SX
Подшипник GE160SX — это импортный шарнирный подшипник, обозначение основновного исполнения 160, размер 160*240*51 мм.
Стоимость подшипника отправляется по запросу
Узнать цену
Суффикс X — Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

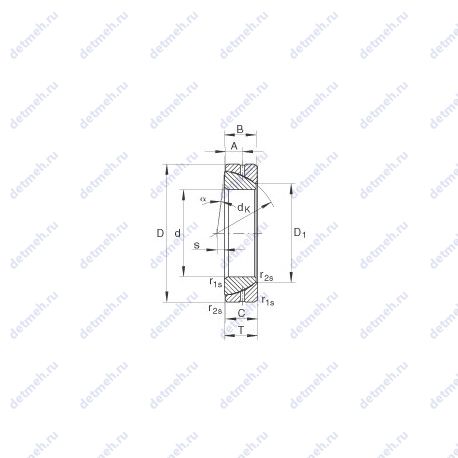

Таблица размеров и характеристик подшипника GE160SX
Производитель INA
Подшипниковая компания INA, подразделение Schaeffler Group. INA занимается производством подшипников качения, подшипников скольжения и линейных компонентов исключительного качества. Подшипниковая компания INA также обеспечивает потребности автомобильной промышленности своей обширной линейкой прецизионных деталей, выбранных для многочисленных внутренних работ автомобильных двигателей, трансмиссий и силовых агрегатов.
Прочие характеристики:
- Размер сопряженных деталей (da max) - 177.7;
- Расстояние от торца до оси смазочных отверстий (A) - 25.5 мм.;
- Размер сопряженных деталей (Db min.) - 228;
- Da min. мм - 195;
- da max. мм - 177.7;
- dK. мм - 225;
- r1s min. мм - 3;
- Размер сопряженных деталей (db min) - 206;
- Размер сопряженных деталей (Da min) - 195;
- Размер (r2 min.) - 1 мм.;
- Размер (dk) - 225 мм.;
- r2s min. мм - 1;
- Уплотнение - нет;
- Размеры. мм - 160x240x48, 160x240x51;
- Размер (D1) - 181.4 мм.;
- Расстояние от торца тугого кольца до центра радиуса сферы (S) - 21 мм.;
- Размер (r1 min.) - 3 мм.;
- A. мм - 25.5;
- Db min. мм - 228;
- db max. мм - 206;
- s. мм - 21;
- D1. мм - 181.4;
- alf.° - 1.6;
Габаритные и посадочные размеры:
- (С) ширина внутреннего кольца. мм - 48;
- Угол наклона (α) - 1.6°;
- Внешний диаметр - 240 мм;
- Ширина (высота) (B) - 48, 48 мм.;
- Масса - 9.4 кг, 9.6 кг;
- Ширина рабочая (T) - 51 мм;
- Ширина наружной обоймы (C) - 48 мм.;
- Высота. мм - 51;
- Внутренний диаметр - 160 мм;
- (T) монтажная высота. мм - 51;
Пропускная способность:
- Грузоподъемность динамическая - 872 кн;
- Грузоподъемность статическая - 4360 кн;
- C0r статическая грузоподъемность. радиальная. Н - 4370000;
- Cr динамическая грузоподъемность. радиальная. Н - 874000;
Классификация:
- Обозначение - ge160-sx, ge 160 sx;
- Основной тип - шарнирный;
Производитель Enduro
Enduro Bearings - американская компания, основанная в 1996 году, специализирующаяся на производстве высококачественных подшипников и сопутствующих компонентов для велосипедной и промышленной отраслей. Компания предоставляет решения для различных отраслей промышленности, обеспечивая надежность и долговечность своей продукции.
Габаритные и посадочные размеры:
- Внешний диаметр - 240. мм;
- Внутренний диаметр - 160. мм;
- Высота. мм - 51;
- Масса - 9.78851536 кг;
- Ширина наружной обоймы (C) - 49 мм.;
- Ширина (высота) (B) - 51 мм.;
- Ширина рабочая (T) - 51 мм.;
Прочие характеристики:
- Размеры. мм - 160x240x51;
- Расстояние от торца тугого кольца до центра радиуса сферы (S) - 20 мм.;
- Уплотнение - нет;
- Размер (K) - 225 мм.;
- Размер (J) - 22 мм.;
- Размер (r2 min.) - 3 мм.;
- Размер (r1 min.) - 3 мм.;
Классификация:
- Обозначение - ge 160 sx;
- Основной тип - шарнирный;
Пропускная способность:
- Грузоподъемность статическая - 4850 кн;
- Грузоподъемность динамическая - 970 кн;
Производитель Timken
Компания Timken постоянно развивает мир благодаря инновационным объектам управления трением и передачи энергии. Timken является одним из главных производителей высокотехнологичных антифрикционных подшипников и компонентов из легированной стали, в том числе ведущим поставщиком подшипниковой стали 52100. Сегодня Timken изготавливает и распространяет подшипники, зубчатые передачи, автоматизированные системы смазки, ремни, цепи, муфты и продукты линейного перемещения, а также предлагает большой перечень услуг касательно обновления и ремонта силовых агрегатов. Технические навыки Timken в области металлургии, трибологии и передачи энергии применяются в подшипниках и связанных с ними системах для улучшения уровня надежности и эффективности машин по всему миру.
Прочие характеристики:
- Размер (s) - 21 мм.;
- Размер (dk) - 225 мм.;
- Размеры. мм - 160x240x51;
- Расстояние от торца до оси смазочных отверстий (A) - 25.5 мм.;
- Уплотнение - нет;
- Размер (D1) - 181.4 мм.;
Габаритные и посадочные размеры:
- Ширина наружной обоймы (C) - 48 мм.;
- Внутренний диаметр - 160 мм;
- Внешний диаметр - 240 мм;
- Высота. мм - 51;
- Масса - 9.4 кг;
- Ширина рабочая (T) - 51 мм.;
- Ширина (высота) (B) - 48 мм.;
Классификация:
- Основной тип - шарнирный;
- Обозначение - ge160sx;
Пропускная способность:
- Грузоподъемность динамическая - 900 кн;
- Грузоподъемность статическая - 4500 кн;
В таблице приведены основные размеры подшипника GE160SX, технические характеристики и номинальные значения.
Таблица модификаций подшипника GE160SX
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| GX160T | Механически обработанный сепаратор из текстолита. | 160 | 290 | 66 | 25 |
| GX160S | Шарнирный подшипник. | 160 | 272 | 66 | 23 |
| GW 160 | С канавкой для смазывания. | 160 | 290 | 77 | 23.8 |
| 160RF93 | Механически обработанный сепаратор из стали или специального чугуна. | 160 | 340 | 133 | 62.8 |
| 160RT91 | Механически обработанный сепаратор из текстолита. | 160 | 250 | 73 | 13.7 |
| 160RU03 | Шарнирный подшипник. | 160 | 340 | 68 | 32.2 |
| 160RT03 | Механически обработанный сепаратор из текстолита. | 160 | 340 | 68 | 32.2 |
| 160RU92 | Шарнирный подшипник. | 160 | 290 | 98 | 29.8 |
| 160RU51 | Шарнирный подшипник. | 160 | 250 | 40 | 7.5 |
| 160RU93 | Шарнирный подшипник. | 160 | 340 | 133 | 62.8 |
| 160RT92 | Механически обработанный сепаратор из текстолита. | 160 | 290 | 98 | 29.8 |
| 160RJ93 | Штампованный сепаратор из стального листа. | 160 | 340 | 133 | 62.8 |
| 160RJ30 | Штампованный сепаратор из стального листа. | 160 | 240 | 60 | 9.8 |
| 160RT51 | Механически обработанный сепаратор из текстолита. | 160 | 250 | 40 | 7.5 |
| 160RN02 | Канавка под стопорное кольцо на наружном кольце подшипника. | 160 | 290 | 48 | 14.4 |
| 160RJ92 | Штампованный сепаратор из стального листа. | 160 | 290 | 98 | 29.8 |
| 160RN51 | Канавка под стопорное кольцо на наружном кольце подшипника. | 160 | 250 | 40 | 7.5 |
| 160RT93 | Механически обработанный сепаратор из текстолита. | 160 | 340 | 133 | 62.8 |
| 160RT02 | Механически обработанный сепаратор из текстолита. | 160 | 290 | 48 | 14.4 |
| 160RN93 | Канавка под стопорное кольцо на наружном кольце подшипника. | 160 | 340 | 133 | 62.8 |
| 160RN03 | Канавка под стопорное кольцо на наружном кольце подшипника. | 160 | 340 | 68 | 32.2 |
| 160RJ03 | Штампованный сепаратор из стального листа. | 160 | 340 | 68 | 32.2 |
| 160RN92 | Канавка под стопорное кольцо на наружном кольце подшипника. | 160 | 290 | 98 | 29.8 |
| 160RJ51 | Штампованный сепаратор из стального листа. | 160 | 250 | 40 | 7.5 |
| 160RN91 | Канавка под стопорное кольцо на наружном кольце подшипника. | 160 | 250 | 73 | 13.7 |
| 160RJ91 | Штампованный сепаратор из стального листа. | 160 | 250 | 73 | 13.7 |
| 160RN30 | Канавка под стопорное кольцо на наружном кольце подшипника. | 160 | 240 | 60 | 9.8 |
| 160RF30 | Механически обработанный сепаратор из стали или специального чугуна. | 160 | 240 | 60 | 9.8 |
| 160RF51 | Механически обработанный сепаратор из стали или специального чугуна. | 160 | 250 | 40 | 7.5 |
| 160RF91 | Механически обработанный сепаратор из стали или специального чугуна. | 160 | 250 | 73 | 13.7 |
| 160RF92 | Механически обработанный сепаратор из стали или специального чугуна. | 160 | 290 | 98 | 29.8 |
| 160RF03 | Механически обработанный сепаратор из стали или специального чугуна. | 160 | 340 | 68 | 32.2 |
| 160RJ02 | Штампованный сепаратор из стального листа. | 160 | 290 | 48 | 14.4 |
| GE160AW | Без кольцевой канавки и смазочных отверстий в наружном кольце. | 160 | 290 | 65 | 23.8 |
| GAC160S | Шарнирный подшипник. | 160 | 240 | 51 | 9.79 |
| GAC160T | Механически обработанный сепаратор из текстолита. | 160 | 240 | 51 | 9.79 |
| IKOS160 | Шарнирный подшипник. | 160 | 240 | 54.5 | 8.8 |
| BA160-4 | Шарнирный подшипник. | 160 | 250 | 40 | 7.14 |
| GE160DO | Шарнирный подшипник. | 160 | 230 | 105 | 14 |
| 160RT30 | Механически обработанный сепаратор из текстолита. | 160 | 240 | 60 | 9.8 |
Модификации подшипника GE160SX - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
Аналоги подшипника GE160SX
| Бренд | Номер | d,мм | D,мм | B,мм | Стандарт |
|---|---|---|---|---|---|
| Timken | GE160SX | 160 | 240 | 51 | ISO |
| INA | GE160SX | 160 | 240 | 51 | ISO |
| Enduro | GE160SX | 160 | 240 | 51 | ISO |
Аналог подшипника GE160SX — это идентичный подшипник по конструктивному исполнению, размерам и характеристикам, изготовленный разными производителями, является полностью взаимозаменяемым.
